در دنیای پرشتاب امروز، جایی که الکتریسیته تار و پود زندگی ما را تشکیل می‌دهد، ایمنی حرف اول را می‌زند. اما آیا تا به حال به این فکر کرده‌اید که چه چیزی شما را در برابر خطر مرگبار برق‌گرفتگی محافظت می‌کند؟ در میان انبوه سیم‌ها، فیوزها و کلیدهای مینیاتوری، دستگاهی وجود دارد که نقش آن حیاتی‌تر از همیشه است.

کلید محافظ جان یا RCCB) Residual Current Circuit Breaker) که گاهی با عنوان کلید جریان نشتی نیز شناخته می‌شود، این نقش را ایفا خواهد کرد. این دستگاه کوچک و اغلب نادیده گرفته شده، مانند یک فرشته نجات خاموش، در مدار برق شما حضور دارد و آماده است تا در کسری از ثانیه، زندگی شما را از یک فاجعه نجات دهد.

در این مقاله از سیم و کابل لینکو، به اعماق این قهرمان کوچک اما قدرتمند خواهیم رفت، از تاریخچه پر رمز و رازش گرفته تا نحوه عملکرد شگفت‌انگیز و اهمیت بی‌بدیل آن در حفظ جان انسان‌ها را بررسی خواهیم کرد.

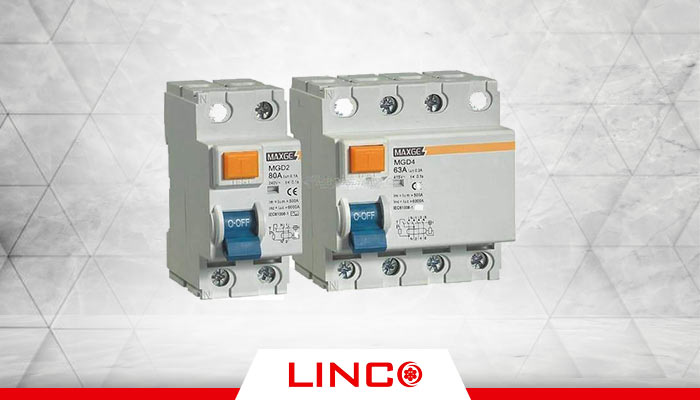

تاریخچه کلید محافظ جان

داستان کلید محافظ جان، ریشه در درک عمیق‌تر خطرات ناشی از الکتریسیته و تلاش بی‌وقفه بشر برای ایمنی بیشتر دارد. در دوران اولیه استفاده از الکتریسیته، با وجود فیوزها و کلیدهای مینیاتوری که برای محافظت در برابر اضافه بار و اتصال کوتاه طراحی شده بودند، خطرات ناشی از نشتی جریان به زمین و برق‌گرفتگی همچنان به قوت خود باقی بود.

این حوادث، که اغلب به دلیل نقص در عایق‌بندی دستگاه‌ها یا تماس ناخواسته با بدنه برق‌دار شده آن‌ها رخ می‌داد، تلفات جانی و خسارات مالی بسیاری به بار می‌آورد. دانشمندان و مهندسان به تدریج متوجه شدند که فیوزها و کلیدهای معمولی، قادر به تشخیص جریان‌های نشتی کوچک اما خطرناک که از بدن انسان عبور می‌کنند، نیستند.

نقطه عطف واقعی در توسعه کلید محافظ جان، درک مفهوم “جریان نشتی” (Residual Current) بود. این جریان، تفاضل بین جریانی است که از سیم فاز وارد دستگاه می‌شود و جریانی که از سیم نول خارج می‌شود. در یک دستگاه سالم و بدون نشتی، این دو جریان باید برابر باشند.

اما اگر بخشی از جریان به دلایلی (مانند تماس با بدنه فلزی و سپس زمین) از مسیر اصلی خود منحرف شود، تفاضلی بین جریان ورودی و خروجی ایجاد می‌شود. کشف این اصل و طراحی دستگاهی که بتواند این تفاضل ناچیز را تشخیص دهد، نقطه آغاز تولد کلید محافظ جان بود.

اولین نمونه‌های اولیه این دستگاه‌ها در دهه ۱۹۳۰ میلادی معرفی شدند، اما توسعه و تجاری‌سازی گسترده آن‌ها به دهه‌های ۱۹۶۰ و ۱۹۷۰ میلادی بازمی‌گردد. در آن زمان، با افزایش استفاده از لوازم خانگی و پیچیده‌تر شدن سیستم‌های الکتریکی، نیاز به حفاظت بیشتر احساس شد.

در کشورهایی مانند سوئد، تحقیقات گسترده‌ای بر روی اثرات جریان‌های الکتریکی بر بدن انسان انجام شد و این تحقیقات، زمینه را برای تدوین استانداردها و الزامات استفاده از کلیدهای محافظ جان فراهم کرد. امروزه، استفاده از کلید محافظ جان در بسیاری از کشورها، یک الزام قانونی و بخش جدایی‌ناپذیر از سیستم‌های الکتریکی مدرن محسوب می‌شود و استاندارد IEC 61008 یکی از مهم‌ترین مراجع بین‌المللی در این زمینه است.

این تاریخچه نشان می‌دهد که کلید محافظ جان، نتیجه تکامل دانش بشری در درک خطرات الکتریسیته و تلاش برای ایجاد محیطی امن‌تر است.

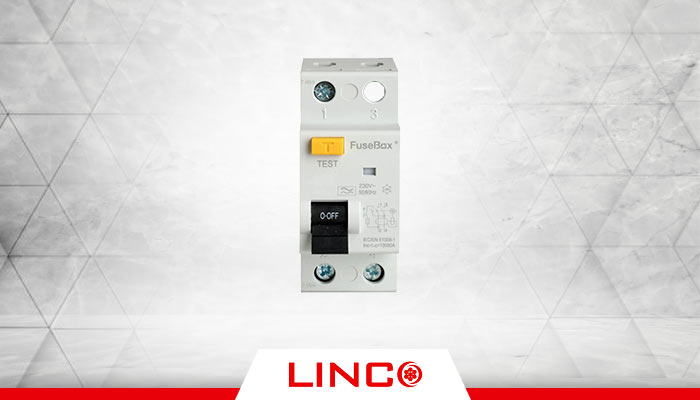

کلید محافظ جان چگونه کار می‌کند؟

شاید شگفت‌انگیزترین جنبه کلید محافظ جان، نحوه عملکرد آن باشد. این دستگاه، بر اساس یک اصل ساده اما بسیار هوشمندانه عمل می‌کند: مقایسه جریان ورودی و خروجی. در مداری که کلید محافظ جان نصب شده است، جریان الکتریکی از طریق سیم فاز وارد دستگاه می‌شود و پس از انجام وظیفه خود، از طریق سیم نول به منبع بازمی‌گردد.

کلید محافظ جان، در واقع یک “ترانسفورماتور جریان” حساس است که هر دو سیم فاز و نول را از درون خود عبور می‌دهد. در حالت عادی، جریانی که از سیم فاز وارد می‌شود، دقیقا برابر با جریانی است که از سیم نول خارج می‌شود. در این حالت، میدان‌های مغناطیسی ایجاد شده توسط این دو جریان، یکدیگر را خنثی کرده و جریانی در سیم‌پیچ ثانویه کلید محافظ جان ایجاد نمی‌شود.

اما وضعیت زمانی تغییر می‌کند که یک نشتی جریان رخ دهد. این نشتی می‌تواند به دلایل مختلفی اتفاق بیفتد: نقص در عایق‌بندی دستگاه، تماس بدنه فلزی با سیم فاز و سپس تماس با زمین، یا حتی عبور جریان از طریق بدن انسان. در این حالت، جریانی که از سیم فاز وارد شده، به طور کامل از طریق سیم نول بازنمی‌گردد و تفاوتی بین جریان ورودی و خروجی ایجاد می‌شود.

این اختلاف جریان، باعث ایجاد یک میدان مغناطیسی نامتعادل در ترانسفورماتور جریان کلید محافظ جان شده و در نتیجه، یک جریان کوچک در سیم‌پیچ ثانویه آن القا می‌شود. این جریان القایی، مکانیزم داخلی کلید را فعال کرده و باعث قطع شدن سریع جریان برق در کل مدار می‌شود.

این فرآیند در کسری از ثانیه (معمولاً بین ۱۰ تا ۳۰ میلی‌ثانیه) اتفاق می‌افتد، یعنی بسیار سریع‌تر از آنکه جریان کشنده فرصت عبور از بدن انسان را پیدا کند. این دقت و سرعت عمل، کلید محافظ جان را به یک ابزار حیاتی در حفاظت از جان تبدیل کرده است.

چرا کلید محافظ جان اینقدر ضروری است؟

اهمیت کلید محافظ جان، فقط در حفاظت در برابر برق‌گرفتگی مستقیم خلاصه نمی‌شود. این دستگاه، لایه‌های متعددی از ایمنی را برای ما فراهم می‌کند:

• حفاظت در برابر برق‌گرفتگی: این اصلی‌ترین و شناخته‌شده‌ترین وظیفه کلید محافظ جان است. در صورت تماس با بدنه دستگاه‌های برق‌دار شده، یا حتی در صورت لمس همزمان سیم فاز و نول، کلید محافظ جان با تشخیص نشتی جریان، مدار را قطع کرده و از برق‌گرفتگی جلوگیری می‌کند. این حفاظت، به ویژه در محیط‌های مرطوب مانند حمام، آشپزخانه، یا فضاهای باز که احتمال تماس با آب وجود دارد، حیاتی است.
• کاهش خطر آتش‌سوزی: نشتی جریان به زمین، می‌تواند ناشی از اتصالات ضعیف، آسیب به عایق سیم‌ها، یا تماس ناخواسته سیم‌ها با مواد قابل اشتعال باشد. این نشتی‌ها، می‌توانند باعث گرم شدن بیش از حد سیم‌ها و ایجاد جرقه شده و در نهایت منجر به آتش‌سوزی شوند. کلید محافظ جان با تشخیص این نشتی‌ها و قطع سریع جریان، خطر آتش‌سوزی را به میزان قابل توجهی کاهش می‌دهد. این موضوع، به ویژه در ساختمان‌های قدیمی‌تر یا سیستم‌های سیم‌کشی که ممکن است فرسوده شده باشند، اهمیت بیشتری پیدا می‌کند.
• حفاظت از تجهیزات الکترونیکی: برخی از نشتی‌های جریان، حتی اگر به اندازه‌ای نباشند که باعث برق‌گرفتگی شوند، می‌توانند به مرور زمان به تجهیزات الکترونیکی حساس مانند کامپیوترها، تلویزیون‌ها و سیستم‌های صوتی آسیب برسانند. کلید محافظ جان با حفظ یکپارچگی جریان، به طول عمر مفید این تجهیزات نیز کمک می‌کند.
• افزایش ایمنی در محیط‌های خاص: در محیط‌هایی مانند بیمارستان‌ها، کارگاه‌های تعمیرات الکترونیک، یا صنایعی که با مواد قابل اشتعال سروکار دارند، استفاده از کلید محافظ جان نه تنها توصیه می‌شود، بلکه اغلب یک الزام قانونی است. در بیمارستان‌ها، این کلیدها از بیماران و پرسنل در برابر جریان‌های نشتی بسیار کوچک محافظت می‌کنند که ممکن است از طریق تجهیزات پزشکی به بدن بیمار منتقل شود.
• آگاهی از مشکلات پنهان: فعال شدن مکرر کلید محافظ جان، می‌تواند نشانه‌ای از وجود مشکل در سیم‌کشی یا یکی از دستگاه‌های برقی باشد. این فعال شدن‌های مکرر، مانند یک “هشدار اولیه” عمل کرده و به ما انگیزه می‌دهد تا سیستم را بررسی کنیم و از بروز مشکلات جدی‌تر جلوگیری نماییم.

در واقع، کلید محافظ جان، یک لایه حفاظتی اضافه بر آنچه فیوزها و کلیدهای مینیاتوری ارائه می‌دهند، محسوب می‌شود. در حالی که فیوزها در برابر اضافه بار و اتصال کوتاه از مدار محافظت می‌کنند، کلید محافظ جان به طور خاص برای تشخیص نشتی جریان و حفاظت در برابر برق‌گرفتگی طراحی شده است.

انواع کلید محافظ جان

کلیدهای محافظ جان، در انواع مختلفی با ویژگی‌ها و کاربردهای گوناگون تولید می‌شوند تا بتوانند نیازهای متنوع سیستم‌های الکتریکی را برآورده سازند. شناخت این انواع، به ما کمک می‌کند تا بهترین انتخاب را برای پروژه خود داشته باشیم:

• کلید محافظ جان دو پل (DP): این رایج‌ترین نوع کلید محافظ جان است که برای قطع همزمان فاز و نول در مدارهای تک فاز به کار می‌رود. این کلیدها، حفاظت کاملی را در برابر نشتی جریان فراهم می‌کنند و برای اکثر مصارف خانگی و تجاری مناسب هستند.
• کلید محافظ جان چهار پل (4P): این نوع کلید، برای مدارهای سه فاز طراحی شده است و هر سه فاز و نول را به طور همزمان قطع می‌کند. استفاده از کلید محافظ جان چهار پل در مدارهای سه فاز، برای حفاظت از موتورهای الکتریکی و سایر تجهیزات سه فاز، امری ضروری است.
• کلید محافظ جان ترکیبی (RCBO - Residual Current Breaker with Overcurrent protection): این دستگاه، ترکیبی از یک کلید محافظ جان و یک کلید مینیاتوری (MCB) است. RCBO علاوه بر تشخیص نشتی جریان، وظیفه حفاظت در برابر اضافه بار و اتصال کوتاه را نیز بر عهده دارد. استفاده از RCBO، باعث کاهش تعداد تجهیزات در تابلو برق و ساده‌سازی سیم‌کشی می‌شود و برای مدارهایی که نیاز به هر دو نوع حفاظت دارند، ایده‌آل است.
• کلید محافظ جان نوع A: این نوع کلید، علاوه بر جریان‌های متناوب سینوسی (AC)، قادر به تشخیص جریان‌های نشتی پالسی (DC Pulsating) نیز هست. این کلیدها برای حفاظت در برابر نشتی‌هایی که ممکن است در اثر تجهیزات الکترونیکی خاص (مانند برخی شارژرها یا درایوهای موتور) ایجاد شوند، مناسب‌تر هستند.
• کلید محافظ جان نوع B: این پیشرفته‌ترین نوع کلید محافظ جان است که قادر به تشخیص تمام انواع جریان‌های نشتی، شامل جریان‌های متناوب سینوسی، جریان‌های پالسی و حتی جریان‌های نشتی مستقیم (Pure DC) است. این کلیدها برای حفاظت در کاربردهای خاص و تجهیزات پیچیده‌تر که پتانسیل ایجاد انواع مختلف نشتی را دارند، استفاده می‌شوند.
• کلید محافظ جان با حساسیت‌های مختلف: کلیدهای محافظ جان با حساسیت‌های متفاوتی (مانند ۱۰ میلی‌آمپر، ۳۰ میلی‌آمپر، ۱۰۰ میلی‌آمپر و ۳۰۰ میلی‌آمپر) تولید می‌شوند. حساسیت ۳۰ میلی‌آمپر، برای حفاظت افراد در مدارهای خانگی و تجاری رایج است، در حالی که حساسیت‌های پایین‌تر (مانند ۱۰ میلی‌آمپر) برای حفاظت در برابر آتش‌سوزی و حساسیت‌های بالاتر (مانند ۱۰۰ یا ۳۰۰ میلی‌آمپر) برای حفاظت از تجهیزات یا در مدارهای صنعتی استفاده می‌شوند.

انتخاب نوع مناسب کلید محافظ جان، بستگی به نوع مدار (تک فاز یا سه فاز)، نوع حفاظت مورد نیاز (فقط نشتی جریان یا همراه با اضافه بار و اتصال کوتاه)، و حساسیت مورد نیاز برای تشخیص نشتی جریان دارد.

سخن آخر در مورد کلید محافظ جان

در دنیای مدرن امروز، که الکتریسیته نقشی حیاتی در تمام جنبه‌های زندگی ما ایفا می‌کند، ایمنی در رأس اولویت‌ها قرار دارد. در میان انبوه تجهیزات الکتریکی، کلید محافظ جان (RCCB) به عنوان یک قهرمان کوچک اما قدرتمند، وظیفه خطیر حفاظت از جان انسان‌ها را بر عهده دارد.

این دستگاه، که بر پایه اصل هوشمندانه مقایسه جریان ورودی و خروجی عمل می‌کند، قادر است در کسری از ثانیه، نشتی‌های جریان خطرناک را تشخیص داده و مدار را قطع کند و بدین ترتیب، از بروز حوادث ناگواری چون برق‌گرفتگی و آتش‌سوزی جلوگیری نماید.

تاریخچه کلید محافظ جان، گواه تلاش مداوم بشر برای درک و مهار خطرات الکتریسیته است. از دوران اولیه که فیوزها و کلیدهای مینیاتوری تنها در برابر اضافه بار و اتصال کوتاه محافظت می‌کردند، تا امروز که انواع مختلف کلیدهای محافظ جان با حساسیت‌ها و قابلیت‌های گوناگون، پوشش حفاظتی جامعی را فراهم می‌کنند، این دستگاه تکامل یافته و به ابزاری ضروری در سیستم‌های الکتریکی تبدیل شده است.

اهمیت کلید محافظ جان، صرفا به حفاظت در برابر برق‌گرفتگی محدود نمی‌شود. این دستگاه با کاهش خطر آتش‌سوزی ناشی از نشتی جریان، محافظت از تجهیزات الکترونیکی حساس، و افزایش ایمنی در محیط‌های خاص مانند حمام، آشپزخانه، بیمارستان‌ها و صنایع، لایه‌های متعددی از امنیت را برای ما فراهم می‌کند.

شناخت انواع مختلف کلید محافظ جان، از جمله مدل‌های دو پل، چهار پل، ترکیبی (RCBO) و با حساسیت‌های متفاوت، به ما کمک می‌کند تا انتخابی هوشمندانه و متناسب با نیازهای هر پروژه داشته باشیم.

انتخاب و نصب صحیح این دستگاه، همراه با آزمایش‌های دوره‌ای، ضامن عملکرد مؤثر آن خواهد بود. کلید محافظ جان، نمادی از پیشرفت دانش بشری در زمینه ایمنی الکتریکی است و با توجه به نوآوری‌های آینده، مانند کلیدهای هوشمند و ادغام با سیستم‌های خانه هوشمند، شاهد ارتقاء هرچه بیشتر نقش این نگهبان هوشمند در حفظ ایمنی ما خواهیم بود.

در نهایت، کلید محافظ جان، فراتر از یک قطعه الکتریکی، یک سرمایه‌گذاری ارزشمند برای حفاظت از جان و مال در دنیای پر از الکتریسیته امروز است.
