تصور کنید در دل یک طوفان سهمگین، صاعقه‌ای با خشم آسمان را می‌شکافد و به سمت سازه‌ای عظیم فرود می‌آید. یا در آشپزخانه‌ای دنج، دستتان خیس است و ناگهان بدنه فلزی یخچال، حسی ناخوشایند از برق‌گرفتگی را منتقل می‌کند. سیم ارت، این هادی سبز یا سبز و زرد رنگ که اغلب نادیده گرفته می‌شود، نقشی حیاتی در حفظ جان و مال ما ایفا می‌کند.

سیم ارت، فراتر از یک سیم ساده، یک سیستم ایمنی پیچیده است که از ما در برابر خطرات مرگبار الکتریسیته محافظت می‌کند. در این مقاله از سیم و کابل لینکو، در مورد سیم ارت صحبت خواهیم کرد و از تاریخچه پر رمز و رازش گرفته تا جزئیات فنی و اهمیت بی‌بدیل آن در زندگی روزمره مطلع شوید.

تاریخچه سیم ارت

داستان سیم ارت، داستانی از تکامل بشر در مواجهه با نیروی شگفت‌انگیز و در عین حال خطرناک الکتریسیته است. در قرون اولیه کشف و استفاده از برق، حوادث ناگوار ناشی از اتصال بدن انسان به هادی‌های برق‌دار، امری رایج بود. مهندسان و دانشمندان اولیه، به تدریج متوجه شدند که انرژی الکتریکی اضافی یا ناخواسته، باید مسیری امن برای تخلیه داشته باشد تا از عبور آن از بدن انسان جلوگیری شود.

در ابتدا، راه‌حل‌های ابتدایی مانند اتصال بدنه فلزی دستگاه‌ها به لوله‌های فلزی آب یا میله‌های فلزی کوبیده شده در زمین، به کار گرفته می‌شد. اما با پیچیده‌تر شدن سیستم‌های الکتریکی و افزایش توان مصرفی، نیاز به یک رویکرد استاندارد و قابل اتکا احساس شد.

نقطه عطف مهمی در تاریخ سیم ارت، ظهور مقررات و استانداردهای ایمنی در قرن بیستم بود. حوادث برق‌گرفتگی و آتش‌سوزی‌های ناشی از نقص سیستم‌های الکتریکی، جامعه را به سمت تدوین قوانینی برای حفاظت از جان انسان‌ها سوق داد. در کشورهایی مانند بریتانیا، استانداردهایی چون BS 7671، نحوه استفاده از سیم ارت و رنگ‌بندی آن را مشخص کردند.

در ایالات متحده نیز، National Electrical Code نقش مشابهی ایفا کرد. این استانداردها، نه تنها بر ضرورت استفاده از سیم ارت برای تمامی دستگاه‌های فلزی تاکید داشتند، بلکه رنگ‌بندی مشخصی (سبز یا سبز و زرد) را برای آن تعیین کردند تا تشخیص آن از سایر سیم‌ها، حتی در شرایط نوری نامناسب، آسان باشد.

این تاریخچه طولانی، نشان می‌دهد که سیم ارت، صرفا یک انتخاب فنی نیست، بلکه نتیجه سال‌ها تجربه، یادگیری از حوادث تلخ و تلاش بی‌وقفه برای افزایش ایمنی در دنیای مدرن است.

اساس کار سیم ارت

در یک سیستم الکتریکی استاندارد، سیم ارت به بدنه فلزی هادی دستگاه‌های الکتریکی متصل می‌شود؛ دستگاه‌هایی مانند یخچال، ماشین لباسشویی، یا حتی قاب فلزی تلویزیون. این سیم ارت، سپس از طریق تابلو برق به سیستم اصلی ارتینگ ساختمان و در نهایت به یک الکترود (میله فلزی) که در عمق زمین فرو رفته است، وصل می‌گردد.

وظیفه اصلی سیم ارت، ایجاد یک مسیر با مقاومت بسیار کم برای عبور جریان الکتریکی ناخواسته یا اضافی به سمت زمین است. تصور کنید عایق سیم فاز در یک دستگاه دچار نقص شده و بدنه فلزی دستگاه به طور تصادفی برق‌دار شده است. اگر دستگاه فاقد سیم ارت باشد، هر فردی که با آن تماس پیدا کند و همزمان با زمین در تماس باشد، جریان الکتریکی از بدن او عبور کرده و خطر برق‌گرفتگی مرگبار را به همراه خواهد داشت.

اما در حضور سیم ارت، داستان کاملا متفاوت است. هنگامی که بدنه فلزی دستگاه به طور ناخواسته برق‌دار می‌شود، جریان الکتریکی به جای عبور از بدن انسان، از طریق سیم ارت که مسیری بسیار کم‌مقاومت‌تر را فراهم می‌کند، به سرعت به سمت زمین هدایت می‌شود. این افزایش ناگهانی جریان در مدار، توسط دستگاه‌های حفاظتی مانند فیوزها یا کلیدهای مینیاتوری (MCB) و کلیدهای محافظ جان (RCD/GFCI) تشخیص داده می‌شود.

فیوز یا کلید مینیاتوری، با ذوب شدن یا قطع شدن، جریان برق را فورا قطع کرده و بدین ترتیب، از بروز فاجعه جلوگیری می‌کند. کلیدهای محافظ جان (RCD) حتی حساس‌تر عمل کرده و با مقایسه جریان ورودی و خروجی، هرگونه نشتی جریان به زمین را در کسری از ثانیه تشخیص داده و مدار را قطع می‌کنند. این عملکرد سریع و دقیق، حیات انسان‌ها را در برابر خطرات الکتریکی حفظ می‌کند.

سیم ارت، در واقع مانند یک “مسیر فرار” ایمن برای الکتریسیته عمل می‌کند تا از مسیر ناخواسته و خطرناک بدن انسان عبور نکند.

چرا سیم ارت اینقدر مهم است؟

اهمیت سیم ارت، فراتر از یک الزام فنی صرف است؛ این سیم، ضامن ایمنی جانی و مالی ما در دنیای مدرن است. بیایید با چند مثال ملموس، این موضوع را روشن‌تر کنیم. فرض کنید در آشپزخانه مشغول کار هستید و دستتان خیس است. ناگهان متوجه می‌شوید که بدنه فلزی یخچال یا ماشین لباسشویی، کمی گرم شده و انگار برق دارد.

اگر این دستگاه مجهز به سیم ارت نباشد، کوچکترین تماسی با آن می‌تواند عواقب جبران‌ناپذیری داشته باشد. اما با وجود سیم ارت، این جریان اضافی به جای عبور از بدن شما، به سمت زمین هدایت شده و احتمالاً فیوز را می‌پراند و برق را قطع می‌کند. این محافظت، تنها به لوازم خانگی محدود نمی‌شود.

در محیط‌های صنعتی، جایی که ماشین‌آلات سنگین با ولتاژهای بالا کار می‌کنند، خطر برق‌گرفتگی یا آتش‌سوزی به مراتب بیشتر است. سیم ارت در این محیط‌ها، نقشی حیاتی در جلوگیری از حوادث فاجعه‌بار ایفا می‌کند.

علاوه بر جلوگیری از برق‌گرفتگی مستقیم، سیم ارت نقش مهمی در محافظت از تجهیزات الکترونیکی حساس نیز دارد. نوسانات ولتاژ ناگهانی، که می‌تواند ناشی از صاعقه، قطع و وصل شدن ناگهانی برق یا حتی عملکرد خود شبکه برق باشد، می‌تواند به قطعات الکترونیکی گران‌قیمت آسیب جدی وارد کند.

سیستم ارتینگ، به عنوان یک مسیر برای تخلیه این انرژی‌های اضافی عمل کرده و به محافظت از این تجهیزات کمک می‌کند. در واقع، یک سیستم ارتینگ خوب، مانند یک “سپر محافظ” برای لوازم الکترونیکی شما عمل می‌کند. اهمیت تاریخی سیم ارت را نیز نباید نادیده گرفت. در اوایل قرن بیستم، بسیاری از حوادث آتش‌سوزی که منجر به تخریب گسترده ساختمان‌ها می‌شد، ریشه در نقص سیستم‌های الکتریکی و عدم وجود ارتینگ مناسب داشت.

این نشان می‌دهد که سیم ارت، صرفاً یک سیم نیست، بلکه یک دستاورد مهم در حوزه مهندسی ایمنی و حاصل یادگیری از تجربیات تلخ گذشته است.

رنگ‌بندی سیم ارت

یکی از جنبه‌های بسیار مهم در شناخت و استفاده صحیح از سیم ارت، توجه به رنگ‌بندی استاندارد آن است. این استانداردسازی رنگ، نه تنها به نصابان برق کمک می‌کند تا اتصالات را به درستی انجام دهند، بلکه در مواقع تعمیر و نگهداری نیز، ایمنی افراد را تضمین می‌کند.

در استانداردهای بین‌المللی رایج، سیم ارت معمولاً با دو رنگ مشخص می‌شود: سبز یا سبز و زرد راه‌راه. این رنگ‌بندی، به راحتی سیم ارت را از سیم‌های فاز (معمولاً قهوه‌ای، سیاه یا خاکستری) و سیم نول (معمولاً آبی) متمایز می‌کند. در برخی استانداردها، مانند آمریکای شمالی، سیم ارت ممکن است به صورت لخت مسی یا با روکش سبز دیده شود.

چرا این استانداردسازی رنگ اینقدر حیاتی است؟ تصور کنید در حال تعویض یک پریز برق هستید. اگر سیم ارت رنگ مشخصی نداشته باشد، ممکن است به اشتباه سیم فاز را به بدنه فلزی پریز یا به جای سیم ارت، به سیم نول وصل کنید. این اشتباه می‌تواند فاجعه‌بار باشد و منجر به برق‌گرفتگی شود. اتصال اشتباه سیم ارت به نول نیز می‌تواند عملکرد سیستم ارتینگ را مختل کند.

بنابراین، رنگ‌بندی استاندارد، یک لایه حفاظتی مهم در برابر خطاهای انسانی و سهوی در نصب و تعمیرات ایجاد می‌کند. این هماهنگی در تمام نقاط سیستم الکتریکی، از سیم‌کشی داخل دیوارها تا کابل‌های لوازم خانگی، اطمینان از ایمنی را به حداکثر می‌رساند. درک این رنگ‌بندی، اولین گام برای هر کسی است که با سیستم‌های الکتریکی سروکار دارد.

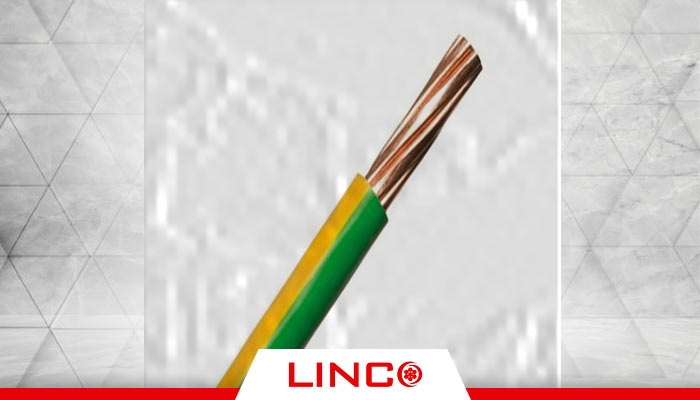

انواع سیم ارت

وقتی صحبت از سیم ارت می‌شود، ممکن است تصور شود که تنها یک نوع سیم با رنگ سبز یا سبز و زرد وجود دارد. اما در واقعیت، سیم‌های ارت نیز مانند سایر کابل‌ها، بسته به کاربرد و شرایط محیطی، در انواع مختلفی تولید می‌شوند. این تنوع، اطمینان از عملکرد بهینه و ایمنی در هر شرایطی را فراهم می‌کند. سیم ارت با روکش PVC، رایج‌ترین نوع است که مقاومت خوبی در برابر سایش و رطوبت دارد و برای کاربردهای خانگی و تجاری مناسب است.

سیم ارت با روکش XLPE، مقاومت حرارتی و شیمیایی بالاتری دارد و برای محیط‌های صنعتی و شرایط سخت‌تر توصیه می‌شود. در مکان‌هایی که کابل در معرض آسیب فیزیکی شدید قرار دارد، از سیم‌های ارت با روکش فلزی محافظ (مانند آرموردار) استفاده می‌شود.

همچنین، در محیط‌هایی که نگرانی از انتشار گازهای سمی در صورت آتش‌سوزی وجود دارد، از سیم‌های ارت هالوژن فری استفاده می‌شود. انتخاب نوع مناسب، بستگی به عواملی مانند محل نصب، میزان جریان عبوری، دمای محیط و الزامات ایمنی خاص دارد.

کاربردهای سیم ارت

گستره کاربرد سیم ارت به قدری وسیع است که حضور آن را در هر جایی که الکتریسیته جریان دارد، مشاهده می‌کنیم. در مصارف خانگی، از لامپ‌های سقفی و پریزهای برق گرفته تا لوازم خانگی بزرگی مانند یخچال، ماشین لباسشویی و آبگرمکن، همگی نیازمند اتصال به سیم ارت هستند.

این اتصال، اطمینان می‌دهد که در صورت بروز هرگونه نقص فنی، جریان اضافی به جای عبور از بدن کاربر، به زمین هدایت شده و ایمنی او را تضمین می‌کند. در تأسیسات ساختمانی تجاری و اداری، مانند مراکز خرید، هتل‌ها و بیمارستان‌ها، سیستم‌های ارتینگ قوی و استاندارد، برای تمامی مدارها و تجهیزات، امری حیاتی است.

در صنایع و کارخانجات، جایی که ماشین‌آلات سنگین و موتورهای الکتریکی با توان بالا کار می‌کنند، سیم ارت نقشی حیاتی در حفظ ایمنی کارکنان و جلوگیری از آسیب به تجهیزات ایفا می‌کند. همچنین، در صنایع شیمیایی یا صنایعی که با مواد قابل اشتعال سروکار دارند، سیستم ارتینگ به تخلیه بارهای الکترواستاتیک که می‌توانند باعث انفجار شوند، کمک می‌کند.

در سیستم‌های توزیع برق و انتقال نیرو، سیم ارت نقش مهمی در حفاظت از تجهیزات در برابر صاعقه و اضافه ولتاژها دارد. در صنایع دریایی و فراساحلی، به دلیل محیط با رطوبت بالا و آب شور، استفاده از کابل‌های ارت مقاوم در برابر خوردگی و سیستم‌های ارتینگ ایمن، امری حیاتی است. حتی در سیستم‌های مخابراتی و مراکز داده، سیم ارت برای حفاظت از تجهیزات الکترونیکی حساس و تخلیه بارهای الکترواستاتیک ضروری است.

نکات مهم در انتخاب و نصب سیم ارت

انتخاب و نصب صحیح سیم ارت، به اندازه خود وجود آن اهمیت دارد. یک سیم ارت نامناسب یا نصب غیراصولی آن، می‌تواند همانقدر خطرناک باشد که عدم وجود سیم ارت. انتخاب سایز مناسب سیم ارت، بر اساس حداکثر جریان احتمالی که ممکن است از آن عبور کند، بسیار مهم است؛ سایز سیم ارت نباید از سایز سیم فاز کوچکتر باشد.

کیفیت هادی و عایق نیز اهمیت بالایی دارد؛ انتخاب روکش مناسب (PVC، XLPE، هالوژن فری) بستگی به شرایط محیطی دارد. اتصال صحیح و مطمئن سیم ارت به بدنه دستگاه‌ها، تابلوهای برق و سیستم اصلی ارتینگ، با استفاده از ترمینال‌های مناسب، از اهمیت فوق‌العاده‌ای برخوردار است. استفاده از رنگ‌بندی استاندارد (سبز یا سبز و زرد راه‌راه) برای تشخیص آسان و جلوگیری از خطاهای احتمالی، ضروری است.

همچنین، سیستم ارتینگ ساختمان باید کیفیت بالا و مقاومت پایینی داشته باشد که باید به صورت دوره‌ای اندازه‌گیری شود. بازرسی و نگهداری منظم سیم ارت و اتصالات آن، از بروز مشکلات جلوگیری می‌کند. در صورت عدم اطمینان، همیشه با یک برقکار ماهر و مجاز مشورت کنید.

مشکلات رایج در سیم ارت و راه‌حل‌های آن‌ها

حتی قهرمانان گمنام نیز گاهی دچار مشکل می‌شوند. قطع شدن یا آسیب فیزیکی به سیم ارت، می‌تواند مسیر ایمنی را مختل کند. راه‌حل، بازرسی منظم و تعویض به موقع سیم آسیب‌دیده است. شل شدن اتصالات، مقاومت مسیر ارت را افزایش می‌دهد؛ بررسی و سفت کردن دوره‌ای اتصالات، این مشکل را برطرف می‌کند.

در محیط‌های مرطوب، خوردگی سیم ارت یا اتصالات رخ می‌دهد؛ استفاده از مواد و روکش‌های مقاوم، راه‌حل این مشکل است. گاهی اوقات، عدم وجود سیم ارت یا اتصال اشتباه آن، خطرناک‌ترین مشکل است که نیازمند بررسی توسط متخصص است. مقاومت بالای سیستم ارتینگ نیز کارایی سیم ارت را کاهش می‌دهد؛ اندازه‌گیری دوره‌ای مقاومت و بهبود آن، ضروری است.

در نهایت، بارگذاری بیش از حد سیم ارت (در صورت عدم عملکرد صحیح سیستم حفاظت) می‌تواند به آن آسیب بزند؛ اطمینان از صحت عملکرد فیوزها و کلیدها، این مشکل را حل می‌کند.

تجربیات شخصی و علمی در دنیای سیم ارت

اجازه دهید کمی از دنیای فنی فاصله بگیریم و به تجربیات واقعی بپردازیم. تجربه علمی در زمینه حفاظت در برابر صاعقه با استفاده از سیستم ارتینگ، اهمیت این سیستم را در سازه‌های بلند و صنعتی نشان می‌دهد. خاطره شخصی از احساس برق‌گرفتگی خفیف از بدنه یخچال در خانه پدربزرگم، اهمیت سیم ارت در لوازم خانگی را برایم ملموس کرد.

تجربه تاریخی از حوادث برق‌گرفتگی در دوران صنعتی شدن، لزوم استانداردسازی و استفاده از سیم ارت را یادآور می‌شود. همچنین، تجربه علمی در مورد تخلیه الکترواستاتیک (ESD) و استفاده از مچ‌بندهای ارت در تعمیرات الکترونیک، کاربرد دقیق علمی این سیستم را در دنیای فناوری نشان می‌دهد. این تجربیات، همگی بر یک نکته تأکید دارند: سیم ارت، یک عنصر ایمنی حیاتی است که نباید نادیده گرفته شود.

آینده سیم ارت

دنیای فناوری هر روز در حال تحول است و صنعت برق نیز از این قاعده مستثنی نیست. در آینده، شاهد هوشمندسازی سیستم‌های ارتینگ خواهیم بود که قادر به پایش مداوم وضعیت خود هستند و مشکلات را به طور خودکار گزارش می‌دهند. تحقیقات در زمینه مواد جدید و نانوتکنولوژی، می‌تواند به توسعه سیم‌های ارت با رسانایی بالاتر و مقاومت بیشتر منجر شود.

همچنین، الکترودهای ارت پیشرفته و سیستم‌های ارتینگ مدولار، می‌توانند جایگزین روش‌های سنتی شوند. با گسترش انرژی‌های تجدیدپذیر، نیاز به سیستم‌های ارتینگ تخصصی برای این تأسیسات افزایش یافته است. تلاش برای استانداردسازی جهانی و هماهنگی بین استانداردها، و همچنین ارتقاء آموزش و آگاهی عمومی، گام‌های مهمی در جهت آینده ایمن‌تر سیم ارت خواهند بود.
