سیم و کابل استاندارد به عنوان شاهرگ های حیاتی هر سازه ساختمانی یا صنعتی، نقشی غیرقابل انکار در حفظ ایمنی جان و مال انسان ها ایفا می کنند. بسیاری از حوادث آتش سوزی که سالانه خسارات جبران ناپذیری به بار می آورند، ریشه در انتخاب نادرست یا استفاده از تجهیزات برقی غیر اصیل دارند. یک محصول استاندارد نه تنها جریان الکتریکی را با کمترین اتلاف انرژی منتقل می کند، بلکه در برابر فشار های مکانیکی، حرارتی و محیطی نیز مقاومت لازم را از خود نشان می دهد. شناخت دقیق ویژگی های فنی این محصولات به خریداران کمک می کند تا فراتر از ظاهر ساده یک کابل، به مهندسی پیچیده و استاندارد های سختگیرانه ای که پشت تولید آن نهفته است پی ببرند.

چرا استاندارد بودن تجهیزات برقی یک انتخاب نیست، بلکه یک ضرورت است؟

در دنیای مهندسی برق، رعایت استاندارد های تولید تضمین کننده این است که محصول در شرایط بحرانی مانند اتصال کوتاه یا اضافه بار، رفتار پیش بینی شده ای داشته باشد. وقتی صحبت از سیم و کابل استاندارد می شود، منظور محصولی است که تمام مراحل تست مقاومت کششی، استقامت عایقی و خلوص رسانا را در آزمایشگاه های مرجع با موفقیت سپری کرده است. استفاده از محصولات فاقد تاییدیه ممکن است در کوتاه مدت هزینه های پروژه را کاهش دهد، اما در بلندمدت منجر به بروز نوسانات ولتاژ و آسیب به لوازم برقی حساس می شود.

· اهمیت سلامت سیستم الکتریکی ساختمان

علاوه بر این، پایداری شبکه برق یک ساختمان به شدت به طول عمر عایق سیم ها وابسته است. عایق های غیراستاندارد به سرعت در اثر گرمای ناشی از عبور جریان دچار تردی و شکستگی می شوند که این امر می تواند منجر به نشت جریان و برق گرفتگی شود. بنابراین، توجه به نشان استاندارد و کد های شناسایی روی محصول، اولین و حیاتی ترین گام در تضمین سلامت یک سیستم الکتریکی است که نباید تحت هیچ شرایطی نادیده گرفته شود.

مطالب مرتبط: استاندارد ها و ایمنی نصب کابل قدرت در شرایط خاص

پیامد های هولناک استفاده از سیم های غیر استاندارد در زیر ساخت های مسکونی

استفاده از سیم های تقلبی که معمولا با نام های (کابل های ارزان قیمت) در بازار شناخته می شوند، می تواند فجایع انسانی به بار آورد. یکی از خطرناک ترین ویژگی های این محصولات، استفاده از پی وی سی بازیافتی و بی کیفیت است که در هنگام حریق، دود بسیار سمی و غلیظی تولید می کند. این دود نه تنها مانع از دید افراد برای خروج از ساختمان می شود، بلکه با یک بار استنشاق می تواند منجر به مسمومیت های شدید تنفسی گردد. در مقابل، سیم و کابل استاندارد از موادی ساخته می شود که خاصیت خودخاموش شونده دارند و شعله را در طول کابل گسترش نمی دهند.

پیامد دیگر، افزایش بی رویه مصرف برق به دلیل مقاومت بالای رسانای بی کیفیت است. وقتی خلوص مس در سیم کم باشد، بخش زیادی از انرژی الکتریکی به جای تبدیل شدن به توان مفید، به گرما تبدیل می شود. این گرمای مازاد نه تنها قبض برق شما را سنگین تر می کند، بلکه باعث ذوب شدن تدریجی عایق و در نهایت ایجاد آرک الکتریکی و آتش سوزی در داخل دیوارها می شود که مهار آن بسیار دشوار است.

شاخصه های ظاهری برای شناسایی محصولات با اصالت

اگرچه تشخیص نهایی کیفیت بر عهده آزمایشگاه است، اما خریداران هوشمند می توانند با بررسی برخی پارامتره ای ظاهری، تا حد زیادی به اصالت سیم و کابل استاندارد پی ببرند. اولین نشانه، نظم و دقت در چاپ مشخصات روی روکش کابل است. در محصولات معتبر، اطلاعاتی شامل نام برند، نوع سیم (مثلا NYM یا NYY)، سال تولید، علامت استاندارد و کد ده رقمی به صورت کاملا واضح و با فواصل منظم حک می شوند. اگر چاپ روی کابل با ناخن پاک می شود یا دارای غلط های املایی و فونت های نامنظم است، باید به اصالت آن شک کرد.

· مشخصات روکش کابل

یکی دیگر از موارد مهم، صاف و یکدست بودن سطح بیرونی کابل است. روکش کابل نباید دارای برآمدگی یا فرورفتگی های غیرعادی باشد، زیرا این موضوع نشان دهنده عدم تمرکز مغزی در مرکز کابل یا استفاده از مواد اولیه ناخالص در مرحله اکستروژن است. همچنین، رنگ روکش باید شفاف و براق باشد؛ روکش های کدر و تیره معمولا از مواد بازیافتی درجه دوم ساخته می شوند که انعطاف پذیری بسیار پایینی دارند و در هنگام سیم کشی به راحتی ترک می خورند.

· حکاکی روی روکش کابل و اهمیت خوانا بودن مشخصات فنی

اطلاعات حک شده بر روی سیم و کابل استاندارد در واقع شناسنامه فنی آن محصول محسوب می شود. این نوشته ها حاوی کدهای استاندارد ملی ایران (مانند ISIRI 607) یا استانداردهای بین المللی همچون IEC هستند که نوع کاربرد کابل را تعیین می کنند. برای مثال، کدی که نشان دهنده ولتاژ نامی کابل است (مثلا ۴۵۰/۷۵۰ ولت)، به مصرف کننده می گوید که این سیم برای چه سطحی از فشار الکتریکی طراحی شده است. اگر این نوشته ها مخدوش باشند، خطر استفاده از سیم ضعیف در مدارات پرفشار افزایش می یابد.

در برند های معتبر مانند لینکو، تکنولوژی چاپ به گونه ای است که حتی در صورت سایش و گذشت زمان، اطلاعات فنی همچنان قابل رویت باقی می مانند. این ثبات در چاپ نشان دهنده کیفیت بالای متریال پلیمری روکش است. خریداران باید دقت کنند که فاصله بین هر بار تکرار نوشته ها بر روی کابل نباید از حد مجاز (معمولا ۵۰ سانتی متر) فراتر رود. این نظم در تولید نشان دهنده کنترل کیفیت دقیق در خط تولید کارخانه است.

بررسی کیفیت بسته بندی و هولوگرام های امنیتی سازمان استاندارد

بسته بندی محصولات برقی نیز یکی از راه های تشخیص اصالت کالا است. سیم های ساختمانی معمولا در کلاف های ۱۰۰ متری و با بسته بندی نایلونی ضخیم و پلمب شده عرضه می شوند. بر روی برچسب بسته بندی سیم و کابل استاندارد، علاوه بر مشخصات فنی، باید هولوگرام یا نشانی درج شده باشد که قابلیت پیگیری داشته باشد. محصولات تقلبی اغلب در بسته بندی های شلخته، بدون برچسب قیمت مصرف کننده و با اطلاعات ناقص ارائه می شوند که خود زنگ خطری برای خریدار است.

علاوه بر خود کابل، قرقره هایی که کابل های سنگین روی آن پیچیده می شوند نیز باید دارای پلاک مشخصات فلزی یا چاپی باشند. در این پلاک ها وزن خالص کابل، طول دقیق و تاریخ خروج از خط تولید درج می گردد. عدم تطابق وزن کابل با استاندارد های موجود در کاتالوگ سازنده، می تواند نشان دهنده کم کردن تعداد رشته های مسی یا کاهش قطر مغزی باشد که هر دو از ترفندهای تولیدکنندگان غیرمجاز برای کاهش هزینه ها است.

· آناتومی یک کابل با کیفیت - از رسانا تا عایق

برای درک بهتر مفهوم سیم و کابل استاندارد، باید به ساختار لایه به لایه آن نفوذ کرد. قلب یک کابل، رسانای آن است که وظیفه جابجایی الکترون ها را بر عهده دارد. در بهترین حالت، این رسانا از مس آنیل شده با خلوص بالای ۹۹.۹ درصد ساخته می شود. فرآیند آنیل کردن باعث می شود مس نرم و انعطاف پذیر شود تا در هنگام عبور از لوله های پولیکا یا خم های تند در سینی کابل، دچار شکستگی نشود. هرگونه ناخالصی در مس، مقاومت الکتریکی را بالا برده و راندمان سیستم را به شدت کاهش می دهد. لایه بعدی که رسانا را در بر می گیرد، عایق است. وظیفه عایق، ایزوله کردن جریان الکتریکی و جلوگیری از نشت آن به محیط خارج است. در سیم و کابل استاندارد، ضخامت این عایق در تمام طول کابل باید کاملا یکسان باشد. اگر در یک نقطه عایق نازک تر از حد استاندارد باشد، آن نقطه تبدیل به ضعیف ترین حلقه زنجیر شده و احتمال شکست الکتریکی (Breakdown) در آنجا بسیار زیاد خواهد بود. مهندسی دقیق در تزریق مواد عایق، متمایز کننده یک برند باسابقه از تولیدکنندگان کارگاهی است.

نقش خلوص مس آنیل شده در کاهش مصرف برق

استفاده از مس با خلوص بالا در تولید سیم و کابل استاندارد، رابطه مستقیمی با کاهش تلفات انرژی در شبکه های توزیع دارد. مس خالص دارای کمترین مقاومت ویژه در میان فلزات صنعتی است. وقتی از سیم های استاندارد در سیم کشی ساختمان استفاده می کنید، گرمای تولید شده در دیوارها به حداقل می رسد. این موضوع نه تنها ایمنی را افزایش می دهد، بلکه باعث می شود وسایل برقی مانند کولر های گازی و یخچال ها که جریان بالایی می کشند، با افت ولتاژ مواجه نشوند و در نتیجه طول عمر موتور آن ها افزایش یابد.

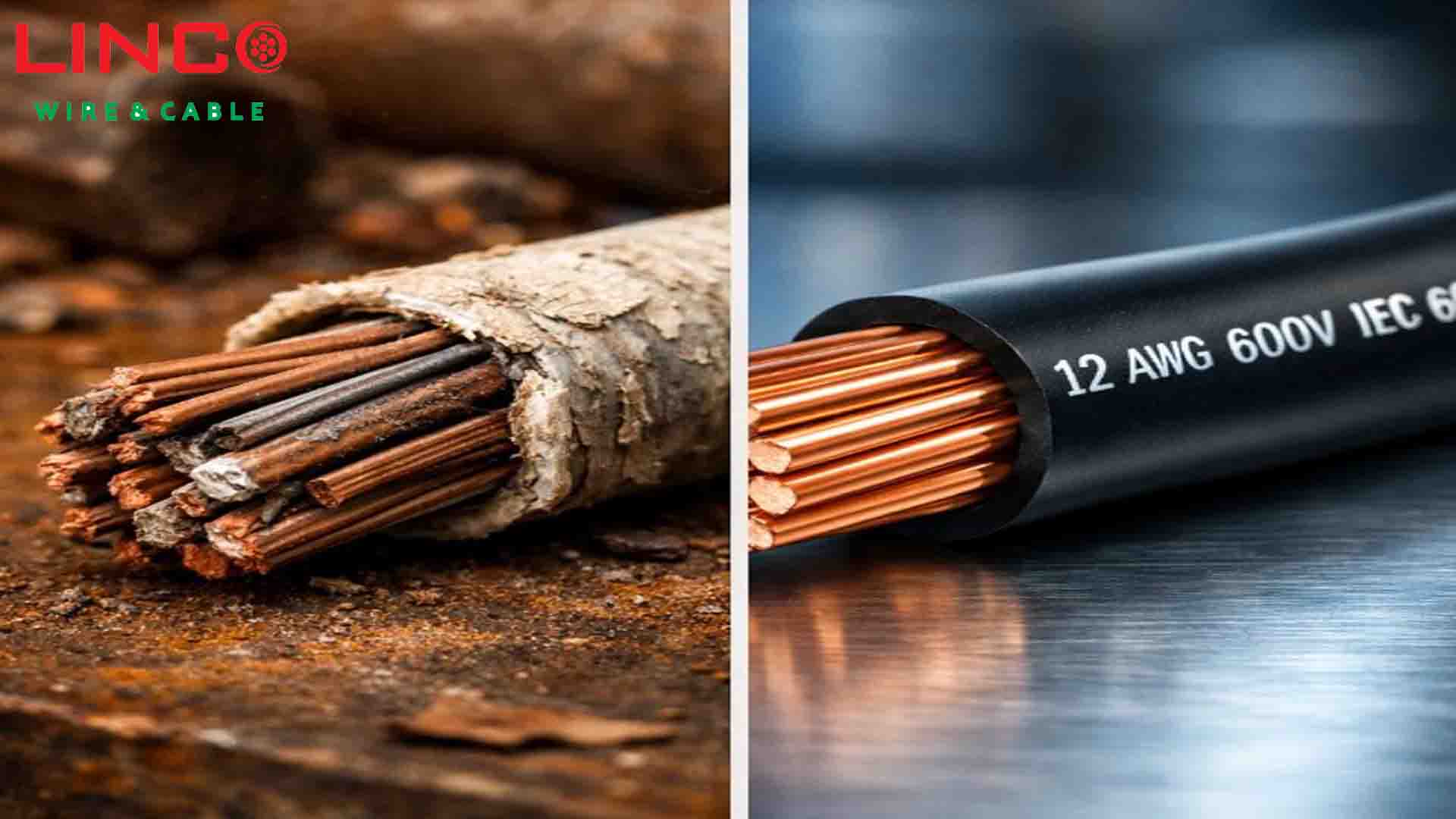

بسیاری از تولیدکنندگان زیرپله ای برای ارزان تر تمام شدن محصول، از ضایعات مس یا مس های اکسید شده استفاده می کنند. مس اکسید شده دارای رنگ تیره و کدر است و انعطاف پذیری بسیار کمی دارد. در حالی که مس استاندارد باید درخشان، متمایل به قرمز و بسیار منعطف باشد. انتخاب سیم و کابل استاندارد با رسانای عالی، در واقع یک سرمایه گذاری بلندمدت است که هزینه خرید خود را از طریق کاهش مبالغ قبوض برق جبران می کند.

ویژگی های پلیمر PVC استاندارد و مقاومت در برابر گسترش شعله

عایق های پلیمری به کار رفته در سیم و کابل استاندارد باید دارای فرمولاسیون خاصی باشند که به آنها تاخیر انداز شعله گفته می شود. این ویژگی باعث می شود که اگر در نقطه ای از سیم بر اثر اتصال کوتاه جرقه ای ایجاد شد، عایق آتش نگیرد و حریق را به سایر نقاط ساختمان منتقل نکند. پی وی سی های استاندارد در برابر حرارت تا دمای ۷۰ درجه سانتی گراد در حالت کار عادی و تا ۱۵۰ درجه در حالت اتصال کوتاه مقاومت می کنند بدون اینکه ماهیت فیزیکی خود را از دست بدهند.

در مقابل، پلاستیک های ارزان قیمت و غیراستاندارد در برخورد با حرارت به سرعت ذوب شده و مانند قطرات آتشین به روی زمین می چکند که این خود عامل گسترش سریع آتش سوزی به فرش ها و پرده ها است. همچنین، پلاستیک استاندارد در برابر اشعه یو وی خورشید و مواد شیمیایی موجود در مصالح ساختمانی مثل گچ و آهک مقاوم است و دچار خوردگی نمی شود. این ویژگی ها تضمین می کند که سیم کشی داخلی ساختمان برای حداقل ۲۰ تا ۳۰ سال بدون نیاز به تعویض باقی بماند.

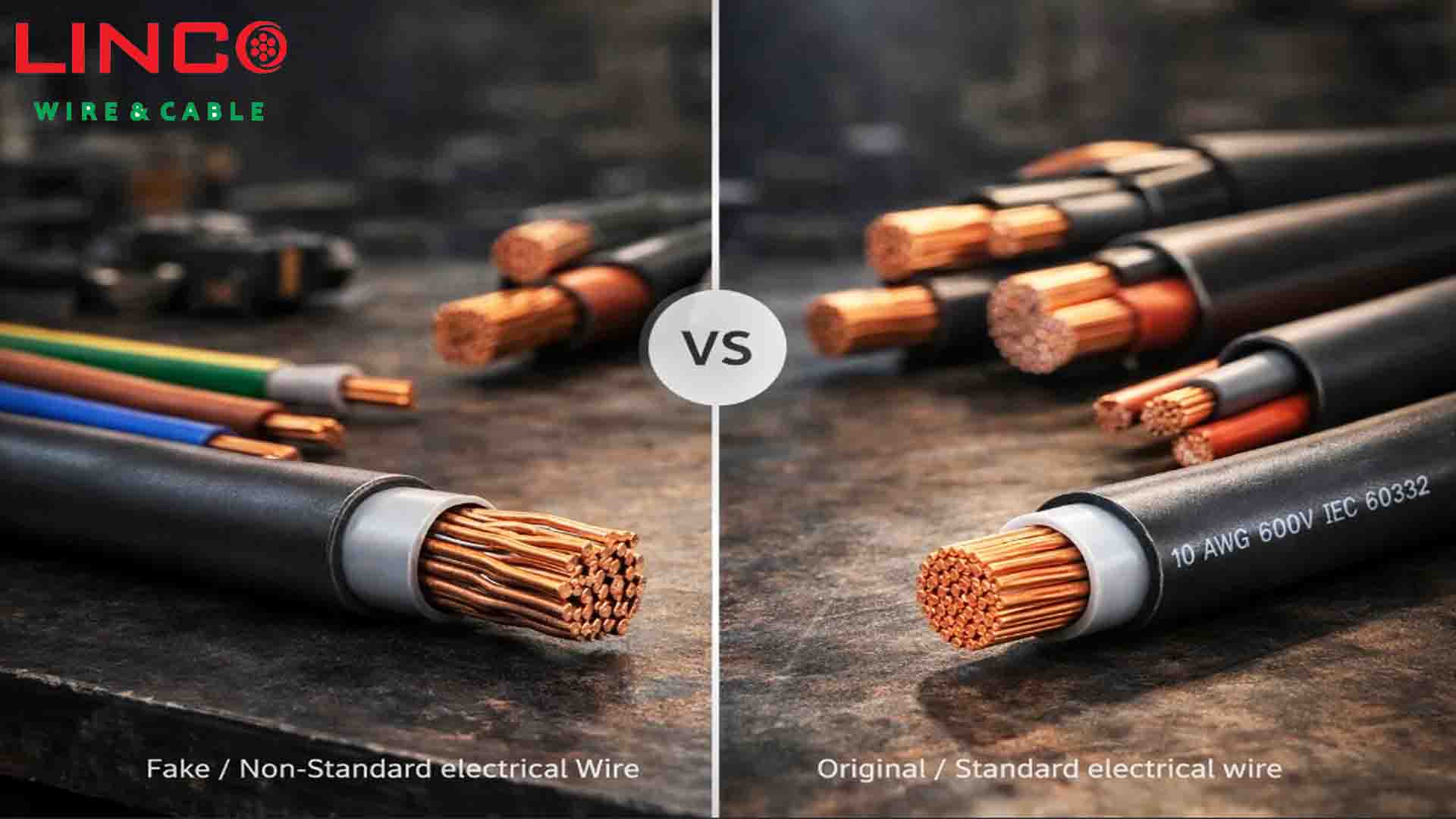

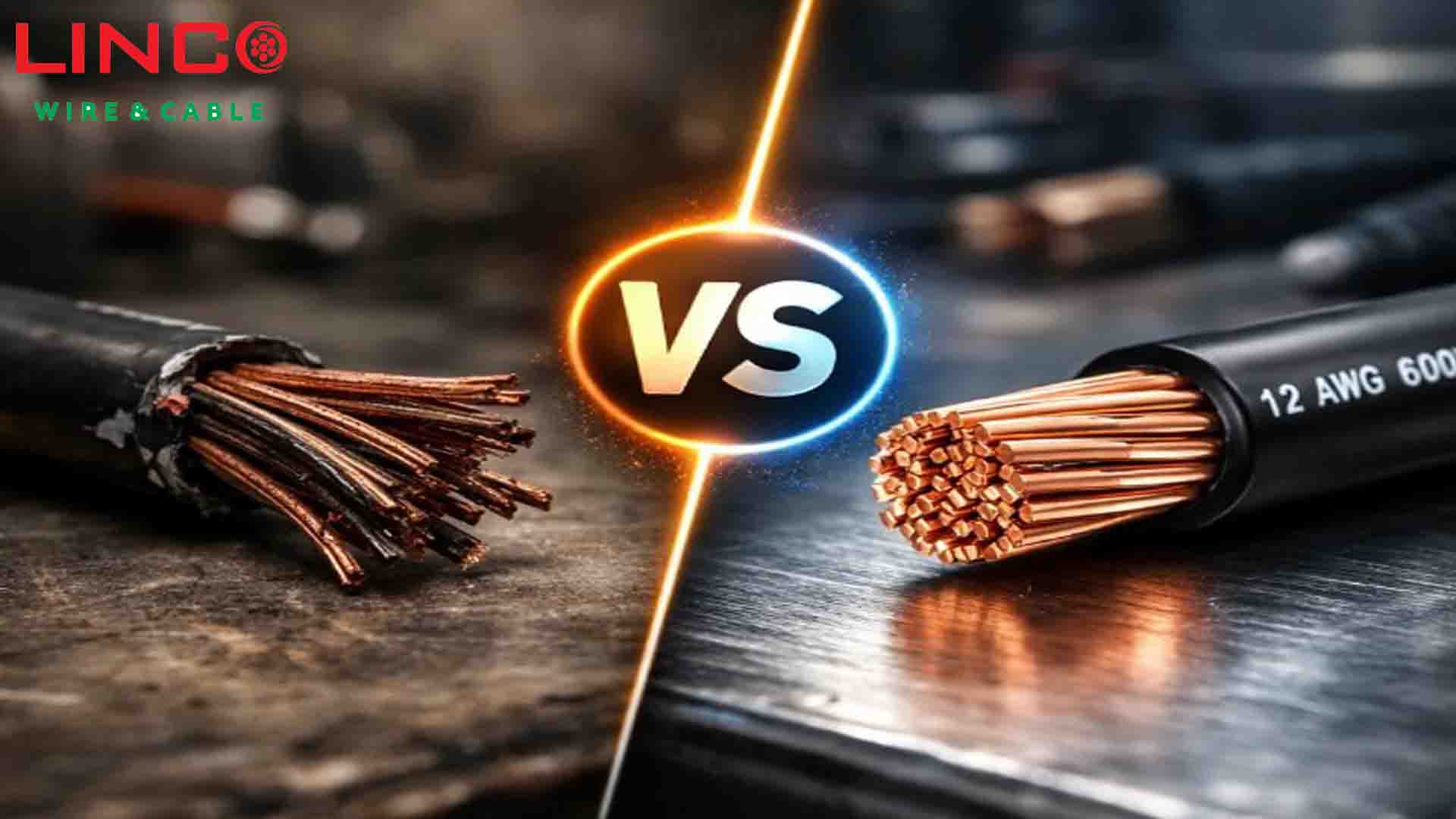

تفاوت های کلیدی سیم و کابل استاندارد با نمونه های تقلبی

یکی از بزرگترین چالش های بازار امروز، ظهور کابل هایی با نام CCU یا CCA است که ظاهری شبیه به مس دارند اما در باطن از آلومینیوم ساخته شده اند. آلومینیوم رسانایی بسیار کمتری نسبت به مس دارد و در محل اتصال به کلید و پریزها دچار خوردگی گالوانیک می شود. این خوردگی باعث شل شدن اتصالات و ایجاد جرقه می شود. در جدول زیر، برخی از تفاوت های فنی که در هنگام خرید سیم و کابل استاندارد باید به آن ها توجه کنید، گردآوری شده است تا با دید بازتری تصمیم گیری نمایید.

استاندارد های مرجع و کد های شناسایی که باید بشناسید

در ایران، سازمان ملی استاندارد متولی تعیین ضوابط تولید تجهیزات برقی است. برای سیم و کابل استاندارد ساختمانی، مرجع اصلی استانداردی به شماره ISIRI 607 است که تمام جزئیات از قطر رسانا تا کیفیت روکش را تعیین می کند. برای کابل های قدرت و فشار متوسط نیز استاندارد های سری ISIRI 3569 مورد استفاده قرار می گیرند. دانستن این شماره ها به شما کمک می کند تا در هنگام خرید، از فروشنده گواهینامه تطابق با استاندارد را درخواست کنید و از خرید کالاهای متفرقه خودداری نمایید.

علاوه بر استاندارد های داخلی، استانداردهای بین المللی نظیر VDE آلمان و IEC اروپا نیز در پروژه های صنعتی و حساس بسیار حائز اهمیت هستند. بسیاری از تولیدکنندگان برتر داخلی مانند لینکو، محصولات خود را مطابق با این استانداردهای جهانی تولید می کنند تا امکان صادرات و استفاده در پروژه های عظیم نفت و گاز را داشته باشند. وجود این نشان ها بر روی بدنه کابل، مهر تاییدی بر عبور محصول از فیلتر های کنترلی چندگانه و آزمایش های سختگیرانه است.

· بررسی استاندارد ملی ایران (ISIRI 607) و معادل های بین المللی آن

استاندارد ۶۰۷ ایران که با عنوان "سیم ها و کابل های با عایق پلی وینیل کلراید" شناخته می شود، خود به چندین بخش تقسیم می شود. هر بخش مربوط به یک نوع خاص از سیم است؛ مثلا ۶۰۷-۳ مربوط به سیم های مفتولی برای نصب ثابت است. وقتی یک تولیدکننده ادعا می کند که محصولش مطابق با این بند است، یعنی تمام تست های مربوط به ضخامت عایق و ولتاژ آزمون را طبق پروتکل های این سازمان انجام داده است. این هماهنگی با استانداردهای جهانی باعث می شود که محاسبات مهندسی در نقشه های برقی دقیقا با عملکرد کابل در دنیای واقعی منطبق باشد.

معادل بین المللی این استاندارد، سری IEC 60227 است. در پروژه های ساختمانی مدرن که از تجهیزات هوشمند و سیستم های حفاظتی پیشرفته استفاده می شود، انطباق سیم و کابل استاندارد با این کدهای بین المللی بسیار حیاتی است. کوچکترین انحراف از مقادیر تعیین شده در این استانداردها می تواند منجر به ایجاد خطا در عملکرد سنسورها یا سیستم های اعلام حریق شود که بر پایه سیگنال های الکتریکی دقیق کار می کنند.

· نحوه استعلام اصالت کالا از طریق سامانه های پیامکی و کد ده رقمی

یکی از بهترین ابزارهایی که سازمان استاندارد برای مقابله با کالاهای تقلبی در اختیار مصرف کنندگان قرار داده، کد ده رقمی زیر علامت استاندارد است. برای اطمینان از اصالت سیم و کابل استاندارد، کافی است این کد را به شماره ۱۰۰۰۱۵۱۷ پیامک کنید. بلافاصله سیستمی پاسخگو به شما اطلاع می دهد که آیا این کد متعلق به کارخانه مذکور هست یا خیر و آیا پروانه استاندارد آن محصول هنوز اعتبار دارد یا منقضی شده است. این روش هوشمندانه ترین راه برای خنثی کردن فریب های فروشندگان متقلب است.

متاسفانه برخی از جعل کنندگان، علامت استاندارد را بدون داشتن مجوز بر روی محصولات خود چاپ می کنند. اما کد ده رقمی منحصر به فرد است و جعل آن عملا غیرممکن می باشد زیرا در دیتابیس مرکزی سازمان استاندارد ثبت شده است. پیشنهاد می شود حتما پیش از نهایی کردن خرید و پرداخت هزینه های سنگین برای پروژه های ساختمانی، این استعلام ساده را انجام دهید تا از سلامت سرمایه گذاری خود اطمینان حاصل کنید.

راهنمای گام به گام تست فیزیکی سیم در هنگام خرید

اگر به ابزارهای آزمایشگاهی دسترسی ندارید، می توانید با چند تست فیزیکی ساده در محل فروشگاه، کیفیت اولیه سیم و کابل استاندارد را ارزیابی کنید. در مرحله اول، سعی کنید عایق سیم را با دست یا ابزار کمی بکشید؛ در سیم های استاندارد، عایق به راحتی از روی مس جدا نمی شود و خاصیت کشسانی مناسبی دارد. اگر عایق مانند نان خشک خرد شود یا به سادگی از روی رشته های مسی لیز بخورد، نشان دهنده ضعف در فرآیند تولید و استفاده از مواد اولیه بی کیفیت است.

در مرحله دوم، به تعداد و ضخامت رشته های مسی دقت کنید. هر نمره سیم (مثلا ۱.۵ یا ۲.۵) باید تعداد مشخصی رشته با قطر استاندارد داشته باشد. برخی تولیدکنندگان با کم کردن تعداد این رشته ها، سیم را با قیمت کمتری عرضه می کنند. سیم و کابل استاندارد باید دقیقا طبق جداول فنی ساخته شده باشد. همچنین با استفاده از یک چاقو، لایه نازکی از روی یکی از رشته های مسی را بتراشید؛ اگر زیر لایه مسی، رنگ سفید (آلومینیوم) نمایان شد، آن کابل تقلبی و خطرناک است.

1. آزمون جابجایی مغزی و چسبندگی عایق به رسانا

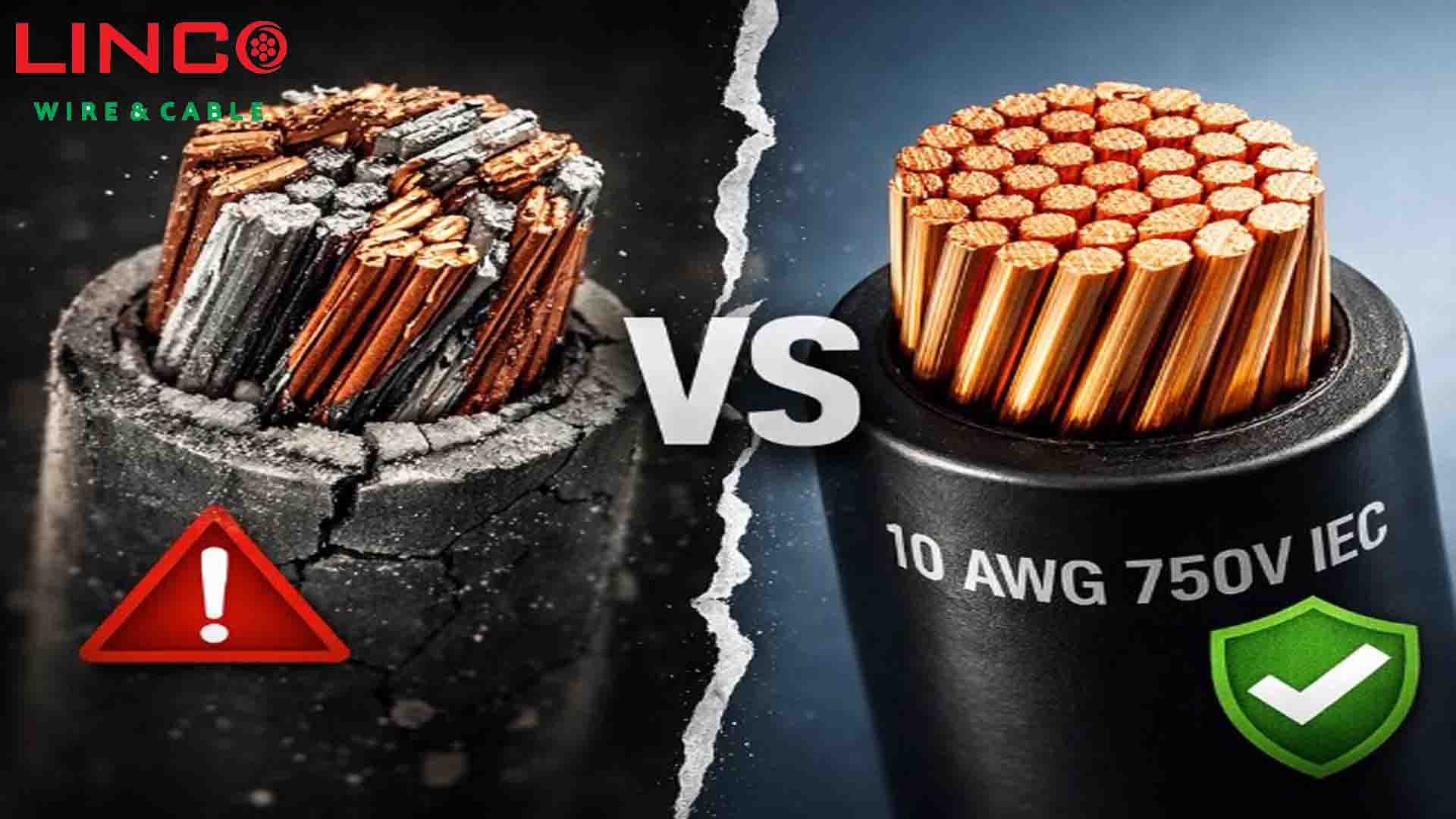

یکی از فاکتورهای مهم در سیم و کابل استاندارد، بحث هم مرکزی یا Centricity است. اگر کابل را از مقطع برش بزنید، مغزی مسی باید دقیقا در وسط دایره عایق قرار گرفته باشد. اگر مغزی به یک سمت متمایل باشد، در آن قسمت ضخامت عایق کمتر شده و احتمال جرقه زدن و سوختن سیم افزایش می یابد. این تست ساده با چشم غیرمسلح نیز قابل انجام است و نشان دهنده دقت دستگاه های خط تولید کارخانه می باشد.

همچنین، چسبندگی بین عایق و رسانا نباید به قدری زیاد باشد که هنگام لخت کردن سیم با انبردست، رشته های مسی کنده شوند و نباید به قدری کم باشد که هوا به داخل کابل نفوذ کند. نفوذ هوا باعث اکسید شدن مس و سیاه شدن آن می شود که در نتیجه اتصال در ترمینال ها را ضعیف می کند. در سیم و کابل استاندارد، تعادلی دقیق بین این دو حالت برقرار شده است تا سهولت در نصب و پایداری فنی همزمان تامین شود.

2. تست شعله ساده و بررسی رفتار روکش در برابر حرارت

یک روش تجربی دیگر برای تشخیص سیم و کابل استاندارد، استفاده از فندک برای چند ثانیه زیر روکش کابل است. وقتی شعله را از سیم استاندارد دور می کنید، آتش باید بلافاصله خاموش شود و روکش نباید به صورت قطره های مشتعل ذوب شود. همچنین دود حاصل از سوختن نباید سیاه غلیظ و با بوی زننده پلاستیک سوخته معمولی باشد. سیم های باکیفیت اغلب دارای ترکیباتی هستند که در برابر اشتعال مقاومت کرده و تنها کمی تغییر شکل می دهند.

البته این تست باید با احتیاط کامل انجام شود، اما به خوبی تفاوت بین PVC مهندسی شده و پلاستیک های بازیافتی را آشکار می کند. پلاستیک های غیر استاندارد به سرعت آتش می گیرند و شعله را به سرعت به تمام طول کلاف منتقل می کنند. به یاد داشته باشید که در یک ساختمان، سیم ها مانند فتیله عمل می کنند؛ اگر سیم و کابل استاندارد نباشد، یک جرقه کوچک در آشپزخانه می تواند از طریق سیم کشی داخل سقف، در عرض چند دقیقه کل ساختمان را به آتش بکشد.

فاکتور قیمت و منطق اقتصادی در خرید تجهیزات برقی

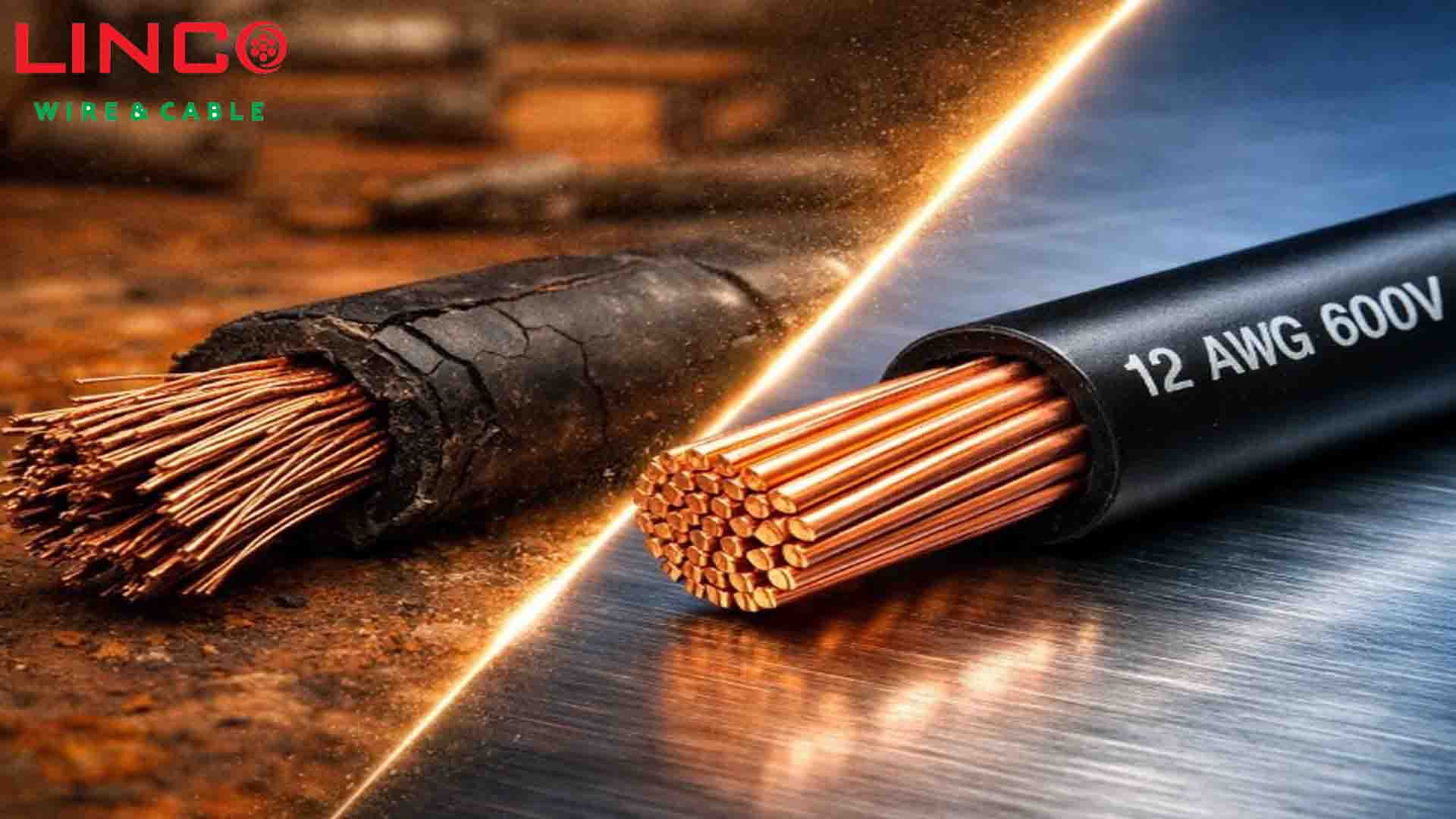

بسیاری از خریداران به اشتباه تصور می کنند که با خرید سیم های ارزان قیمت، در هزینه های ساختمان سازی صرفه جویی کرده اند. اما واقعیت این است که تفاوت قیمت بین سیم و کابل استاندارد و نمونه های بی کیفیت، معمولا ناشی از حذف مس یا استفاده از مواد خطرناک در عایق است. با توجه به نوسانات قیمت جهانی مس، هیچ تولیدکننده ای نمی تواند محصول خود را به مراتب ارزان تر از ارزش فلز به کار رفته در آن بفروشد، مگر اینکه از کیفیت یا مقدار آن کاسته باشد.

هزینه تعویض سیم کشی معیوب در یک ساختمان تمام شده، ده ها برابر بیشتر از مابه التفاوت قیمت سیم استاندارد در هنگام ساخت است. به این هزینه، خسارات احتمالی ناشی از سوختن لوازم برقی گران قیمت و خطرات جانی را هم اضافه کنید. منطق اقتصادی حکم می کند که در بخش های زیربنایی ساختمان مانند برق و لوله کشی، هرگز کیفیت را فدای قیمت نکنید. برند های معتبری مانند مجموعه لینکو کابل با ارائه قیمت های رقابتی در کنار تضمین استاندارد های لازم، سعی در حمایت از مصرف کنندگان در برابر این انتخاب های پرخطر دارند.

سوالات پر تکرار و رایج

آیا سنگین بودن کلاف سیم همیشه نشانه استاندارد بودن آن است؟

خیر، اگرچه مس سنگین است، اما برخی سودجویان با افزودن پودر های سنگین به عایق یا استفاده از مفتول های آهنی با روکش مس، وزن کلاف را به طور مصنوعی بالا می برند. بنابراین وزن تنها یکی از فاکتورهاست و باید در کنار تست خلوص مس بررسی شود.

رنگ مس در سیم و کابل استاندارد باید چگونه باشد؟

مس باکیفیت رنگی سرخ درخشان دارد. اگر رنگ آن بیش از حد زرد باشد (نشان دهنده ناخالصی برنج) یا سیاه و کدر باشد (نشان دهنده اکسیداسیون یا مس بازیافتی)، محصول استاندارد نیست.

آیا سیم های افشان بهتر از سیم های مفتولی هستند؟

هر کدام کاربرد خود را دارند. سیم افشان انعطاف پذیرتر است و برای سیم کشی داخل لوله ها مناسب است، اما سیم مفتولی در برابر خوردگی مقاوم تر بوده و برای نصب ثابت در زیر گچ یا داخل سینی کابل اولویت دارد. هر دو نوع باید دارای نشان استاندارد باشند.

چگونه می توان از اعتبار کارخانه تولیدکننده مطمئن شد؟

علاوه بر استعلام کد ده رقمی، بررسی سوابق حضور برند در پروژه های ملی و داشتن گواهینامه های ISO و تاییدیه های توانیر از راه های اطمینان به یک تولیدکننده سیم و کابل است.

کلام آخر

در پایان، باید بر این نکته تاکید کرد که انتخاب سیم و کابل استاندارد نه تنها یک تصمیم فنی، بلکه یک مسئولیت اخلاقی در قبال امنیت ساکنان یک ساختمان است. بازار تجهیزات برقی پر از گزینه های وسوسه انگیز اما خطرناک است که تنها با تکیه بر دانش و دقت می توان از دام آنها رها شد. همواره سعی کنید خرید خود را از نمایندگی های مجاز و فروشگاه های معتبری انجام دهید که ضمانت نامه کتبی برای اصالت کالاهای خود ارائه می دهند.
