طراحی رک شبکه دیگر صرفاً یک فرآیند ساده برای انتخاب یک جعبه فلزی جهت نگهداری تجهیزات نیست، بلکه یک عامل زیرساختی حیاتی است که به طور مستقیم بر پایداری، قابلیت دسترسی و عملکرد کلی تجهیزات حساس شبکه و سرور تأثیر می‌گذارد. یک رک به‌خوبی طراحی و چیدمان شده، نه تنها سازماندهی کابل‌ها را بهبود می‌بخشد، بلکه کارایی سیستم ‌های خنک‌کننده را به حداکثر رسانده و طول عمر تجهیزات گران ‌قیمت را تضمین می‌کند. در محیط‌ هایی مانند دیتاسنترها که تراکم توان و تولید حرارت بسیار بالاست، کوچک‌ترین بی‌دقتی در چیدمان و مدیریت جریان هوا می‌تواند به نقاط داغ ، افزایش دما و در نهایت خرابی سیستم منجر شود. این پست جامع به بررسی اصول مهندسی و تکنیک‌های تخصصی لازم برای طراحی رک شبکه می‌پردازد تا به مدیران شبکه و متخصصان زیرساخت کمک کند تا فضایی ایمن، مقیاس‌پذیر و با حداکثر کارایی را ایجاد کنند: همراه ما باشید.

اصول فیزیکی در انتخاب رک - ابعاد، ساختار و محیط نصب

انتخاب رک مناسب اولین و مهم‌ترین گام در فرآیند طراحی رک شبکه است که باید بر اساس ابعاد تجهیزات، وزن نهایی و محیط عملیاتی که قرار است رک در آن قرار گیرد، صورت پذیرد. یک رک باید ظرفیت فیزیکی لازم برای نگهداری مطمئن تجهیزات کنونی را داشته باشد و همزمان، فضای کافی برای ارتقاء و دسترسی آسان برای تعمیر و نگهداری را فراهم نماید، بنابراین توجه به جزئیات استانداردسازی در این مرحله حیاتی است.

· درک واحد های ارتفاعی (U) و عمق رک (تناسب با تجهیزات)

استاندارد ارتفاع رک‌ها بر اساس واحد U سنجیده می‌شود که هر واحد معادل ۴۴.۴۵ میلی‌متر (۱.۷۵ اینچ) است و تمامی تجهیزات استاندارد شبکه و سرور بر اساس مضرب‌هایی از این واحد ساخته می‌شوند. هنگام طراحی رک شبکه باید مجموع واحدهای U تجهیزات فعال (مانند سوئیچ‌ها و سرورها) و تجهیزات پسیو (مانند پچ پنل‌ها و مدیریت‌کننده‌های کابل) محاسبه شود و حداقل بیست تا سی درصد فضای خالی به عنوان ظرفیت رشد در نظر گرفته شود. همچنین، عمق رک باید به دقت انتخاب شود تا با طول فیزیکی سرورها و سوئیچ‌های دارای فن‌های پشتی سازگار باشد و فضای کافی برای مدیریت کابل‌ها در عقب رک فراهم گردد.

· انواع رک‌ها بر اساس محیط نصب (ایستاده، دیواری و باز)

رک‌ های ایستاده و بسته برای دیتاسنترها و اتاق‌ های سرور که نیاز به امنیت فیزیکی و مدیریت دقیق جریان هوا دارند، رایج‌ترین انتخاب هستند؛ این رک‌ها دارای درب‌ های قفل‌دار و پنل‌های جانبی جداشدنی هستند که امنیت تجهیزات را تضمین می‌کنند و به کنترل مسیر هوا کمک می‌کنند. در مقابل، رک‌های دیواری برای دفاتر کوچک یا محیط‌هایی با فضای محدود که تجهیزات کمتری دارند، مناسب‌اند، و رک‌های باز (بدون پنل و درب) برای محیط‌های آزمایشگاهی و توسعه که دسترسی سریع به کابل‌ها و تجهیزات ضروری است، استفاده می‌شوند. طراحی رک شبکه باید نوع رک را با توجه به میزان تراکم تجهیزات، نیاز به امنیت فیزیکی و ملاحظات تهویه مطبوع محیط نصب هماهنگ سازد.

· ملاحظات ساختاری (تحمل وزن و امنیت فیزیکی)

در رک‌هایی که سرورهای متعددی در آن‌ها نصب می‌شود، تحمل وزن و استحکام چارچوب یک فاکتور حیاتی است. رک‌های استاندارد دیتاسنتر باید دارای تحمل وزن بالا باشند و توزیع وزن باید به صورت متوازن در طول رک صورت پذیرد تا فشار اضافی بر چارچوب یا کف اتاق وارد نشود. علاوه بر تحمل وزن، امنیت فیزیکی رک از طریق درب‌ های تقویت‌شده، قفل‌ های چندنقطه‌ای و پنل‌ های جانبی محکم تأمین می‌شود؛ این ویژگی‌ها مانع از دسترسی غیرمجاز به تجهیزات و کابل‌کشی شده و انطباق با بسیاری از استاندارد های امنیتی را تضمین می‌کنند.

استعلام قیمت و خرید انواع سیم و کابل صنعتی

مدیریت حرارتی (Thermal Management) برای طول عمر تجهیزات

کنترل حرارت در طراحی رک شبکه مهم ‌ترین عامل برای حفظ پایداری و عملکرد سیستم است. تجهیزات الکترونیکی به خصوص سرورها، حجم زیادی از حرارت تولید می‌کنند و اگر این حرارت به درستی تخلیه نشود، می‌تواند عمر مفید تجهیزات را کاهش داده و خطرات خرابی ناگهانی را افزایش دهد. یک استراتژی مدیریت حرارتی کارآمد، بر کنترل دقیق جریان هوا در داخل و خارج رک و جلوگیری از اختلاط هوای سرد و گرم تمرکز دارد.

اجرای اصل جریان هوا (Airflow) از جلو به عقب

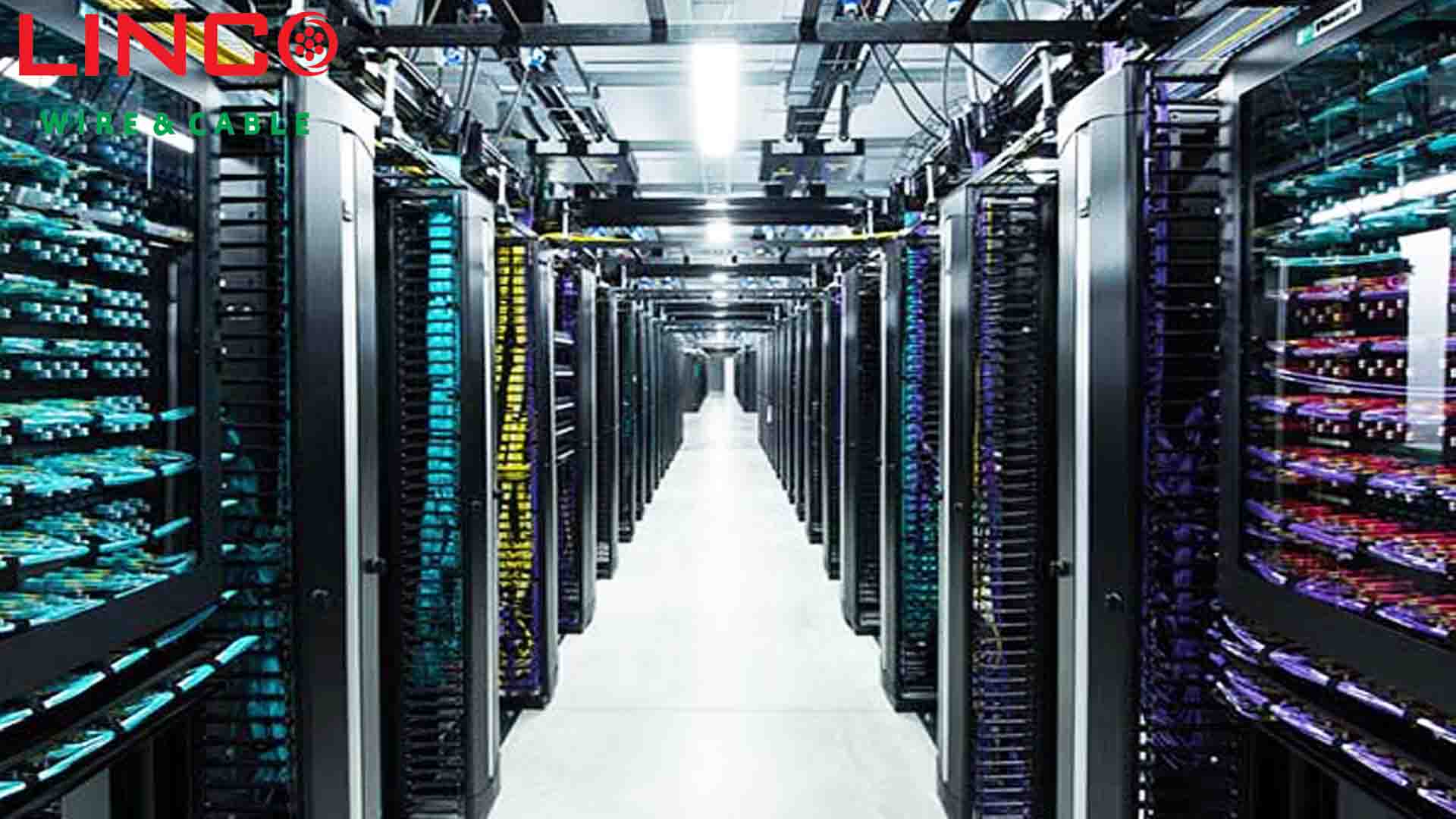

استاندارد صنعتی برای تجهیزات دیتاسنتر، مکش هوای سرد از جلو (ورودی) و تخلیه هوای گرم از عقب (خروجی) رک است. در طراحی رک شبکه، ضروری است که تجهیزات به گونه‌ای چیده شوند که جریان هوا در یک راستا باشد و رک‌ها در یک چیدمان راهروی سرد/گرم قرار گیرند. علاوه بر این، استفاده از پنل‌ های خالی برای مسدود کردن فضاهای خالی در رک، اجتناب‌ناپذیر است؛ این پنل‌ها از عبور هوای گرم از عقب به جلو یا فرار هوای سرد از طریق فضاهای بلااستفاده جلوگیری کرده و بازدهی خنک‌سازی را به طرز چشمگیری بهبود می‌بخشند.

استراتژی فن‌ها و سیستم‌ های خنک‌کننده جانبی

در رک‌های با تراکم توان متوسط، ممکن است فن‌های داخلی تجهیزات برای خنک‌سازی کافی نباشند. در این شرایط، استفاده از فن‌های سقفی یا فن‌ های سینی (Fan Trays) که در بخش‌های میانی یا بالایی رک نصب می‌شوند، برای کمک به تخلیه هوای گرم انباشته شده ضروری است. فن‌ها باید در جهت تخلیه هوا نصب شوند تا هوای گرم را به سمت خروجی رک هدایت کنند و نباید علیه جریان اصلی هوا کار کنند. علاوه بر این، نصب سنسورهای دمای دقیق در نقاط کلیدی رک، امکان نظارت لحظه‌ای بر دما را فراهم می‌آورد تا در صورت بالا رفتن غیرمجاز دما، سیستم‌های هشدار فعال شوند.

چگالی توان (Power Density) و تأثیر آن بر طراحی حرارتی

چگالی توان به میزان انرژی مصرفی (بر حسب وات) در هر واحد رک (U) اشاره دارد و مستقیماً با میزان حرارت تولیدی در آن فضا مرتبط است. طراحی رک شبکه باید پیش‌بینی کند که تراکم توان در رک چقدر خواهد بود و بر اساس آن، سیستم خنک‌کننده کلی (مانند کولینگ دیتاسنتر) را بهینه کند. اگر قرار است تجهیزات پرمصرف در کنار هم قرار گیرند، باید از روش‌ های خنک‌ سازی تخصصی مانند رک‌های مجهز به خنک‌کننده درون رکی استفاده شود تا از ایجاد نقاط داغ که می‌تواند عمر مفید تجهیزات را به طور جدی به خطر اندازد، جلوگیری شود.

اصول چیدمان داخلی و مدیریت کابل‌کشی بهینه

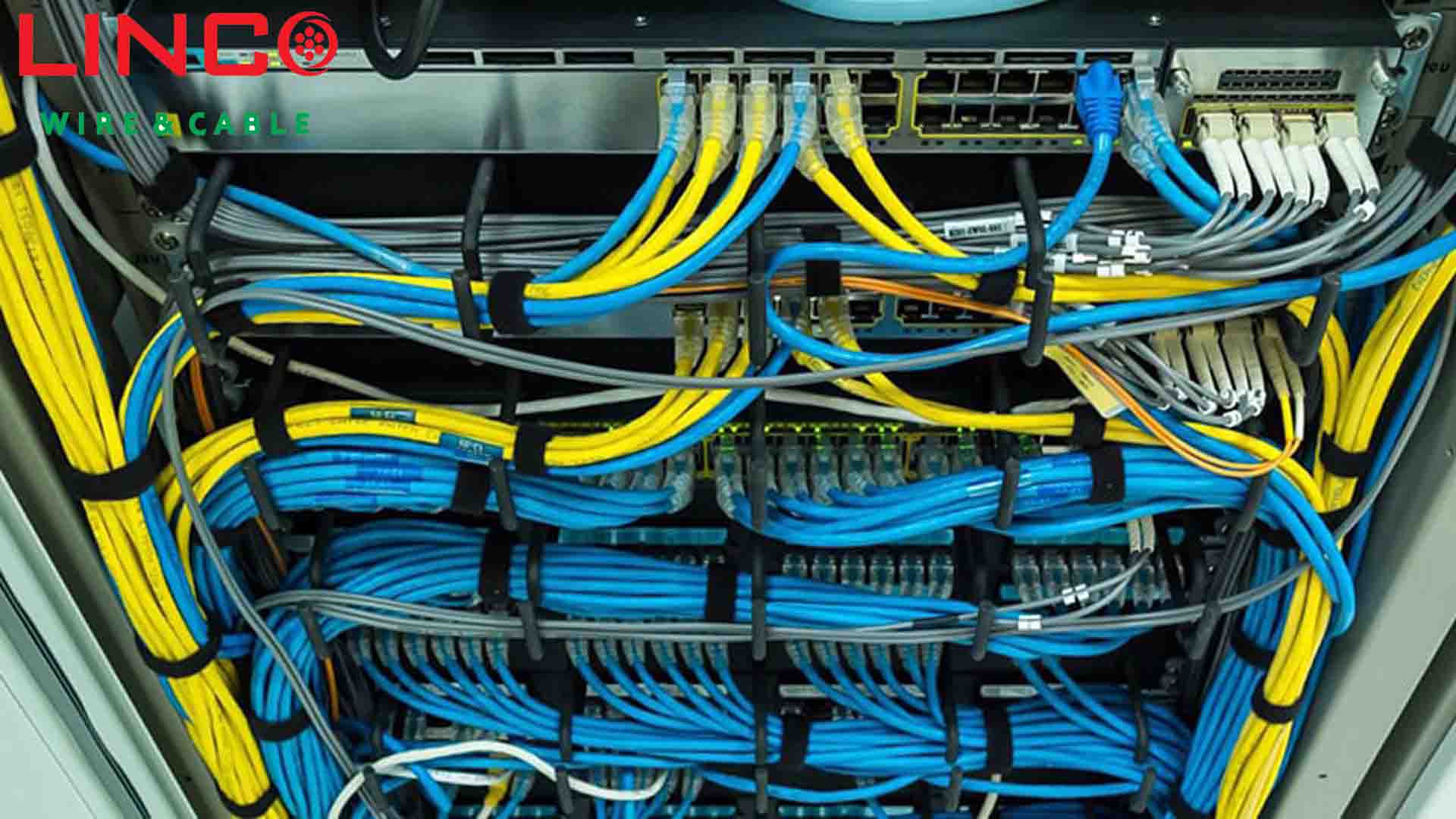

چیدمان داخلی و مدیریت کابل‌کشی در رک، عامل اصلی در سهولت تعمیر و نگهداری، کاهش تداخل سیگنال و بهبود جریان هوا است. یک کابل‌کشی شلوغ نه تنها دسترسی به تجهیزات را دشوار می‌کند، بلکه می‌تواند به عنوان یک مانع فیزیکی، مانع جریان هوای صحیح شود و مسائل حرارتی ایجاد کند.

1. منطقه ‌بندی (Zoning) داخلی رک: جداسازی پچ پنل، سوئیچ و سرور

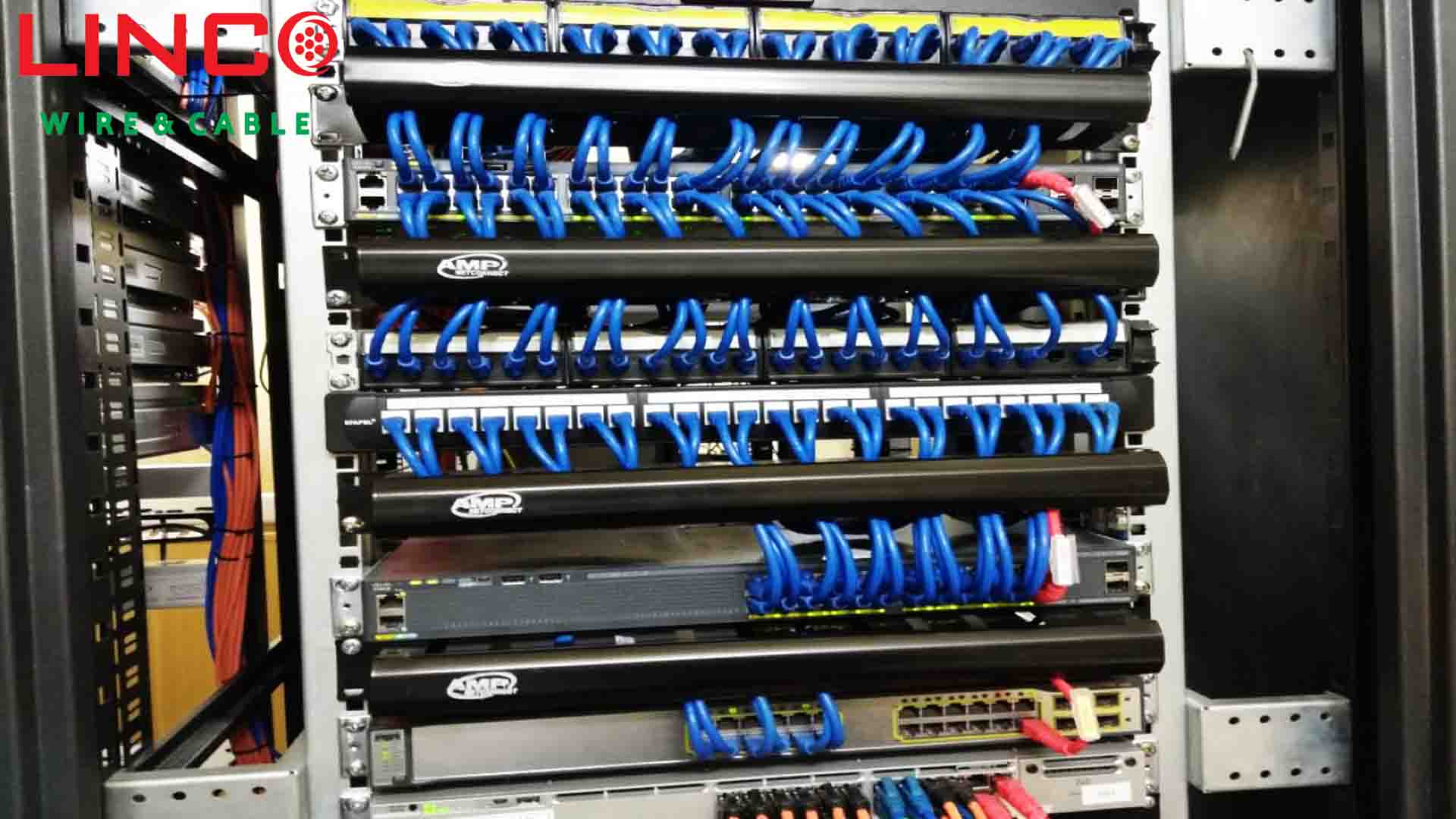

برای سازماندهی بهتر و تسهیل عیب‌یابی، رک باید به مناطق منطقی تقسیم شود. بهترین عمل این است که سوئیچ‌های شبکه در مرکز رک قرار گیرند تا فاصله کابل‌کشی به پچ پنل‌های بالا و سرورهای پایین به حداقل برسد. پچ پنل‌ها باید مستقیماً در بالا یا پایین سوئیچ قرار گیرند تا امکان استفاده از پچ کوردهای کوتاه فراهم شود. تجهیزات سنگین‌تر مانند سرورها و سیستم‌های ذخیره‌سازی باید در بخش‌های پایینی رک قرار گیرند تا توزیع وزن بهبود یافته و پایداری رک افزایش یابد؛ این قانون طلایی، جابه‌جایی و نصب تجهیزات سنگین را نیز ایمن‌تر می‌کند.

2. جداسازی کابل‌ های برق و داده برای کاهش تداخل

یکی از مهم‌ترین تکنیک‌های طراحی رک شبکه، جداسازی مسیر کابل‌های برق از کابل‌های داده است. کابل‌های برق می‌توانند تداخل الکترومغناطیسی (EMI) تولید کنند که بر روی کابل‌های مسی داده (مانند Cat6) تأثیر منفی گذاشته و باعث افت سیگنال و افزایش خطای بیت شود. برای دستیابی به این جداسازی، باید از مدیریت‌کننده‌های کابل عمودی در کناره‌های رک استفاده شود و کابل‌ های برق از یک سمت و کابل‌های داده از سمت دیگر هدایت شوند. همچنین، استفاده از بست‌های مخصوص ولکرو به جای بست‌های پلاستیکی فشرده، برای جلوگیری از آسیب فیزیکی به کابل‌ها توصیه می‌شود.

ملاحظات توان و ارتقاء (Scalability) در طراحی رک شبکه

هیچ طراحی رک شبکه‌ای بدون یک استراتژی مدیریت توان و برنامه‌ریزی برای رشد آینده کامل نیست. برق‌رسانی پایدار و قابل اطمینان و امکان ارتقاء سیستم بدون نیاز به بازسازی زیرساخت، از عوامل حیاتی برای یک زیرساخت موفق است.

انتخاب واحد های توزیع برق (PDU) اندازه‌گیری و حفاظت

واحدهای توزیع برق (پی دی یو) وظیفه رساندن برق از منبع یو پی اس به تجهیزات داخل رک را بر عهده دارند و انتخاب آن‌ها باید با دقت زیادی انجام شود. پی دی یو‌های هوشمند که قابلیت اندازه‌گیری و مانیتورینگ مصرف برق در سطح پورت یا کل رک را دارند، برای دیتاسنترها ضروری هستند؛ این قابلیت امکان نظارت بر بار الکتریکی و شناسایی پورت‌های پرمصرف را فراهم می‌کند. همچنین، باید از پی دی یوهایی استفاده شود که ولتاژ و نوع اتصال آن‌ها (تک فاز یا سه فاز) با نیاز چگالی توان تجهیزات پرمصرف همخوانی داشته باشد و از ظرفیت اضافه جریان کافی برخوردار باشند.

برنامه ‌ریزی فضای خالی (Whitespace) برای ارتقاء آینده

در زمان طراحی رک شبکه، برنامه‌ریزی برای فضای خالی یا "وایت اسپیس" برای اطمینان از مقیاس‌پذیری بلندمدت و امکان انجام آسان تعمیر و نگهداری، یک ضرورت است. عدم اختصاص فضای خالی کافی می‌تواند فرآیند نصب تجهیزات جدید را پیچیده کرده و باعث ایجاد مشکل در جریان هوا و مدیریت کابل شود.

• نکات کلیدی در برنامه‌ریزی فضای خالی:
• اختصاص حداقل ۱۰ تا ۱۵ سانتی‌متر فضای خالی در جلو و عقب رک برای خروج آسان سینی‌ها و مدیریت کابل.
• رزرو حداقل یک سوم ارتفاع رک برای تجهیزات آتی.
• تأمین فضای کافی در کناره‌ها برای استفاده از مدیریت‌کننده‌های کابل عمودی با ظرفیت بالا.

چک لیست نهایی برای تأیید طراحی رک شبکه:

برای اطمینان از اینکه همه ملاحظات حیاتی در طراحی رک شبکه اعمال شده‌اند، چک لیست زیر باید پس از تکمیل چیدمان مورد بررسی نهایی قرار گیرد.

• چک لیست نهایی:
• آیا ورودی هوای سرد به طور کامل توسط پنل‌های خالی محافظت شده است؟
• آیا تمامی کابل‌ها با بست ولکرو مهار شده‌اند و شعاع خمش فیبرهای نوری رعایت شده است؟
• آیا مسیرهای برق و داده به طور فیزیکی از یکدیگر جدا شده‌اند؟
• آیا مجموع مصرف توان پی دی یو از ظرفیت ورودی آن کمتر است؟

نتیجه‌ گیری نهایی

طراحی رک شبکه دیگر یک تصمیم جانبی نیست، بلکه یک دارایی استراتژیک است که مستقیماً بر بازگشت سرمایه و پایداری عملیاتی تأثیر می‌گذارد. چیدمان هوشمندانه که بر مدیریت حرارتی دقیق، سازماندهی کابل‌ها بر اساس اصول فنی و برنامه‌ریزی مقیاس‌پذیر تمرکز دارد، کلید افزایش طول عمر تجهیزات حساس و کاهش خطر زمان توقف شبکه است. با پیروی از اصول مهندسی جریان هوا، جداسازی توان و داده، و اختصاص فضای کافی برای آینده، متخصصان می‌توانند محیطی امن، کارآمد و قابل اتکا را برای قلب تپنده زیرساخت فناوری اطلاعات خود فراهم آورند.

سوالات رایج

۱. بهترین مکان برای نصب سوئیچ اصلی در رک کجاست؟ (بالا، وسط یا پایین؟)

بهترین مکان برای نصب سوئیچ اصلی (سوئیچ توزیع یا دسترسی) در طراحی رک شبکه، معمولاً در وسط رک است. قرار دادن سوئیچ در وسط باعث می‌شود که فاصله پچ کوردهای اتصال‌دهنده به پچ پنل‌ها (که اغلب در بالا و پایین قرار دارند) و سرورها (که معمولاً در پایین هستند) به حداقل برسد. این استراتژی به کوتاه‌تر شدن طول پچ کوردهای مورد نیاز کمک کرده و مدیریت کابل را ساده‌تر می‌کند، که در نهایت منجر به کاهش افت سیگنال و بهبود زیبایی و کارایی رک می‌شود.

۲. تفاوت رک‌ های ۴ ستونی و ۲ ستونی در چیست و کدام برای سرور مناسب است؟

رک‌های ۴ ستونی دارای چهار ستون عمودی هستند و برای پشتیبانی از تجهیزات سنگین و عمیق مانند سرورها، ذخیره‌سازها و یو پی اس‌های بزرگ طراحی شده‌اند و بیشترین پایداری و تحمل وزن را فراهم می‌کنند. در مقابل، رک‌های ۲ ستونی فقط برای نصب تجهیزات سبک‌تر شبکه مانند پچ پنل‌ها، سوئیچ‌ ها و مودم‌ها مناسب هستند که به عمق کمتری نیاز دارند. بنابراین، برای هرگونه طراحی رک شبکه که شامل سرورها و تجهیزات دیتاسنتر است، استفاده از مدل‌های ۴ ستونی ضروری است.

۳. چگونه می‌توان از طریق رک، استاندارد های امنیتی فیزیکی را بهبود بخشید؟

رک‌ها با استفاده از چند ویژگی کلیدی، امنیت فیزیکی را بهبود می‌بخشند. اولین و مهم‌ترین ویژگی، استفاده از درب‌ها و پنل‌ های جانبی قفل‌دار است تا دسترسی افراد غیرمجاز به تجهیزات و کابل‌کشی حساس را محدود کند. ثانیاً، رک‌ های کاملاً بسته و محصور از تجهیزات در برابر گرد و غبار و آسیب‌های محیطی محافظت می‌کنند. در نهایت، چیدمان منظم کابل‌ها و مستندسازی دقیق، امکان نظارت و شناسایی هرگونه دستکاری غیرمجاز را آسان‌تر می‌سازد.
