کابل کواکسیال سال هاست که به عنوان یکی از اجزای اصلی در سیستم های انتقال سیگنال آنالوگ و دیجیتال مورد استفاده قرار می گیرد. برخلاف تصور عمومی که این کابل را یک فناوری قدیمی و ساده می داند، واقعیت این است که کابل کواکسیال همچنان در بسیاری از پروژه های حساس نظیر سیستم های نظارت تصویری CCTV، لینک های RF، توزیع سیگنال و حتی برخی کاربردهای دیتای پرسرعت نقش کلیدی دارد. مشکل از جایی آغاز می شود که اغلب خرابی ها و افت کیفیت در این سیستم ها به تجهیزات فعال نسبت داده می شود، در حالی که ریشه اصلی اختلال در خود کابل کواکسیال و آسیب هایی است که به صورت پنهان و تدریجی در ساختار آن ایجاد شده اند.

آسیب های پنهان کابل های کواکسیال

آسیب های کابل کواکسیال معمولا به شکل قطعی کامل ظاهر نمی شوند. در بسیاری از پروژه ها تصویر نویزدار، افت کیفیت تدریجی، قطع و وصل شدن سیگنال یا کاهش برد موثر سیستم مشاهده می شود، بدون آنکه نشانه ظاهری مشخصی روی کابل دیده شود. همین پنهان بودن آسیب ها باعث می شود تکنسین یا طراح پروژه مسیر اشتباهی را برای عیب یابی انتخاب کند و هزینه های اضافی برای تعویض دوربین، DVR یا تقویت کننده صرف شود. هدف این پست بررسی عمیق و مهندسی آسیب های پنهان کابل کواکسیال است. تمرکز اصلی بر مکانیزم های فیزیکی و الکتریکی خرابی، تاثیر شرایط محیطی، تغییر پارامتر های سیگنال و روش های علمی تشخیص و پیشگیری است. این متن برای کسی نوشته شده که با پروژه واقعی سروکار دارد، نه برای پر کردن وبلاگ یا تکرار بدیهیات.

·        آسیب های فیزیکی پنهان

یکی از شایع ترین اما نادیده گرفته شده ترین مشکلات کابل های کواکسیال، آسیب های فیزیکی میکروسکوپی است. این آسیب ها معمولا در زمان نصب ایجاد می شوند، اما اثر خود را ماه ها بعد نشان می دهند.

کشش بیش از حد کابل در زمان عبور از داکت یا سینی کابل باعث ایجاد تنش دائمی در هادی مرکزی و شیلد می شود. این تنش ممکن است در ابتدا مشکلی ایجاد نکند، اما به مرور زمان باعث تغییر فاصله هادی تا شیلد و در نتیجه تغییر امپدانس موضعی می شود. نتیجه این فرآیند، افزایش بازتاب سیگنال و افت کیفیت تصویر است، بدون آنکه پارگی قابل مشاهده ای وجود داشته باشد.

خمش های تند و تکرارشونده نیز از عوامل مخرب جدی هستند. هر کابل کواکسیال دارای حداقل شعاع خمش مجاز است. زمانی که کابل در گوشه ها یا اطراف سازه ها بیش از حد خم می شود، دی الکتریک داخلی فشرده شده یا ترک های ریز برمی دارد. این ترک ها در ابتدا کاملا نامرئی هستند، اما مسیر نفوذ رطوبت را فراهم می کنند و در بلندمدت باعث تخریب شیلد و افزایش نویزپذیری کابل می شوند.

فشار مکانیکی ناشی از له شدن کابل زیر بست های فلزی، عبور خودرو یا حتی وزن سایر کابل ها نیز یک عامل تخریب خاموش است. در این حالت سطح مقطع کابل از حالت دایره ای خارج می شود. همین تغییر شکل جزئی برای برهم زدن توزیع میدان الکترومغناطیسی کافی است.

·        آسیب های الکتریکی و سیگنالی که دیده نمی شوند

برخلاف تصور رایج، کابل کواکسیال فقط یک مسیر فیزیکی نیست، بلکه یک خط انتقال با رفتار کاملا قابل مدل سازی است. هرگونه آسیب فیزیکی، خود را در قالب تغییر پارامترهای الکتریکی نشان می دهد.

افزایش غیرعادی تضعیف سیگنال در فرکانس های بالا یکی از نشانه های اصلی تخریب تدریجی کابل کواکسیال است. در سیستم های CCTV دیجیتال، این مسئله باعث افت کیفیت تصویر، تاخیر یا حتی از دست رفتن فریم ها می شود. در بسیاری از موارد، این افت به اشتباه به محدودیت دستگاه ضبط نسبت داده می شود.

کاهش کارایی شیلد یکی دیگر از مشکلات پنهان است. شیلد آسیب دیده همچنان ممکن است از نظر ظاهری سالم به نظر برسد، اما در عمل توانایی دفع نویزهای الکترومغناطیسی محیطی را از دست داده است. نتیجه این وضعیت، ورود نویزهای صنعتی، تداخل فرکانسی و ایجاد الگوهای نویزی در تصویر است.

بازتاب سیگنال که ناشی از عدم تطابق امپدانس است، معمولا به صورت سایه، لرزش یا اعوجاج در تصویر دیده می شود. این پدیده به خصوص در کابل های بلند و در محل آسیب موضعی شدیدتر می شود. نکته مهم این است که بازتاب سیگنال معمولا با تست ساده پیوستگی قابل تشخیص نیست.

پیشنهاد مطالعه: کاربرد کابل کواکسیال در سیستم‌ های مخابراتی و تلویزیونی

ساختار کابل کواکسیال و اهمیت آن در انتقال سیگنال

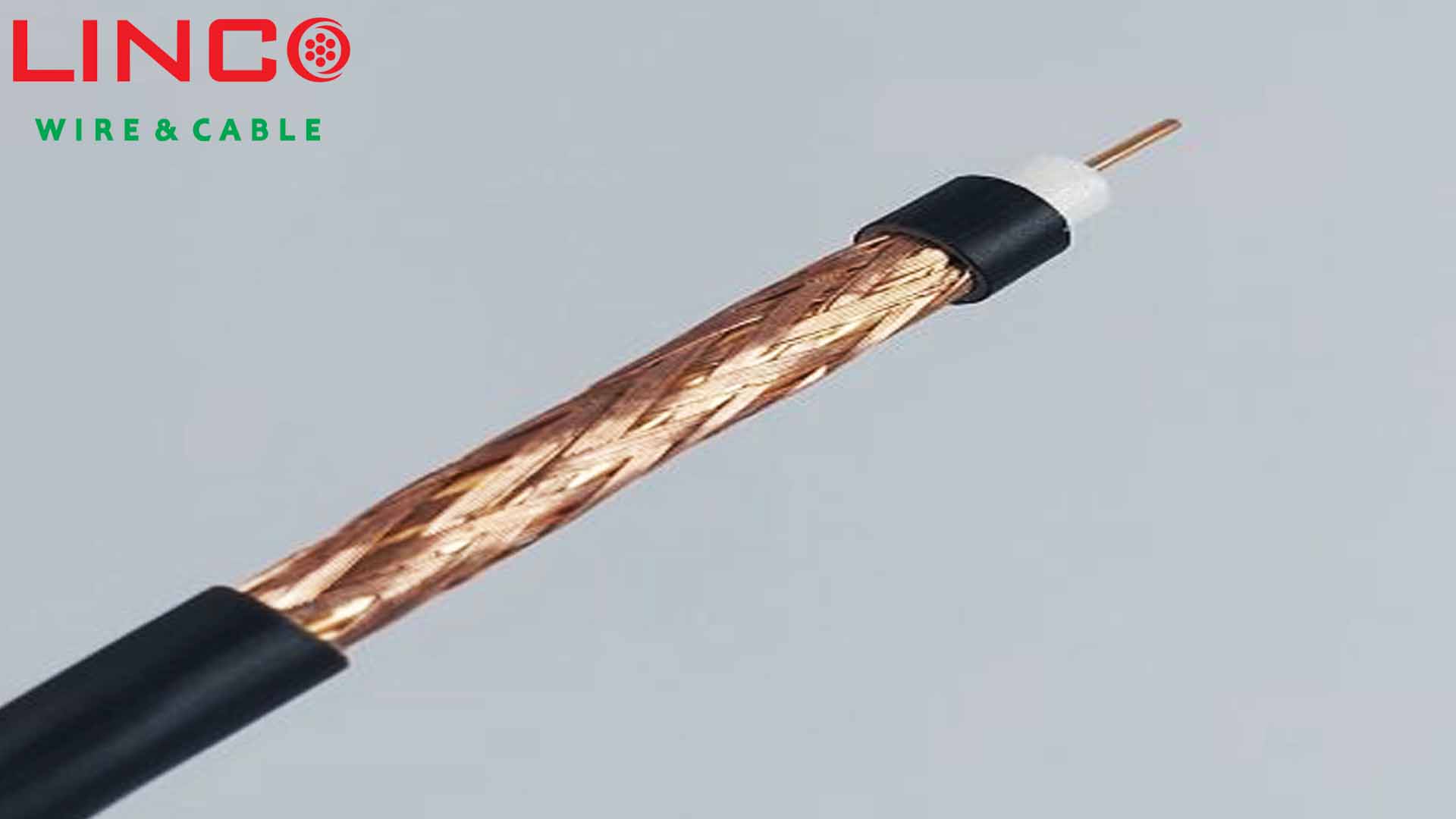

برای درک آسیب های پنهان، ابتدا باید بدانیم کابل کواکسیال چگونه کار می کند. کابل کواکسیال از چهار لایه اصلی تشکیل شده است: هادی مرکزی، دی الکتریک، شیلد و روکش خارجی. آنچه کابل کواکسیال را از سایر کابل ها متمایز می کند، هم محوری کامل هادی مرکزی و شیلد است. این هم محوری باعث می شود میدان الکترومغناطیسی سیگنال به صورت یکنواخت و کنترل شده در طول کابل منتشر شود.

امپدانس مشخصه کابل کواکسیال که معمولا ۷۵ اهم در کاربردهای تصویری و ۵۰ اهم در کاربردهای RF است، حاصل نسبت دقیق ابعاد هادی مرکزی به شیلد و ویژگی های دی الکتریک است. هرگونه تغییر موضعی در این نسبت، حتی در حد چند میلی متر، می تواند تعادل امپدانسی را به هم بزند و باعث بازتاب سیگنال شود. نکته مهم اینجاست که بسیاری از آسیب ها دقیقا همین تغییرات موضعی و نامرئی را ایجاد می کنند، بدون آنکه کابل به طور کامل قطع شود.

تاثیر محیط نصب بر تخریب تدریجی کابل کواکسیال

محیط نصب یکی از مهم ترین عوامل تعیین کننده عمر واقعی کابل کواکسیال است. کابل هایی که در فضای باز نصب می شوند، به طور مداوم در معرض تغییرات دمایی قرار دارند. انبساط و انقباض مداوم باعث خستگی مکانیکی در ساختار کابل می شود و به مرور زمان پیوند بین لایه ها را تضعیف می کند.

رطوبت یکی از مخرب ترین عوامل برای کابل کواکسیال است. نفوذ آب به داخل کابل باعث تغییر ثابت دی الکتریک و افزایش تضعیف سیگنال می شود. در بسیاری از موارد، رطوبت از محل کانکتورها وارد کابل می شود، نه از بدنه اصلی. این موضوع اهمیت آب بندی صحیح اتصالات را دوچندان می کند.

تابش مستقیم UV نیز باعث تخریب روکش خارجی کابل می شود. با از بین رفتن خاصیت الاستیکی روکش، کابل در برابر ترک خوردگی و نفوذ رطوبت آسیب پذیرتر می شود. این نوع تخریب معمولا پس از یک تا دو سال خود را نشان می دهد و به اشتباه به کیفیت پایین سیگنال نسبت داده می شود.

روش های مهندسی تشخیص آسیب های پنهان

تشخیص آسیب های پنهان کابل کواکسیال نیازمند نگاه مهندسی است، نه صرفا تعویض قطعات. استفاده از دستگاه TDR یکی از دقیق ترین روش ها برای شناسایی محل تغییر امپدانس در طول کابل است. TDR می تواند حتی تغییرات بسیار کوچک در ساختار کابل را شناسایی کند و محل تقریبی آسیب را مشخص نماید.

آنالیز فرکانسی سیگنال نیز اطلاعات ارزشمندی ارائه می دهد. افزایش تضعیف در باند های فرکانسی خاص، معمولا نشان دهنده آسیب دی الکتریک یا شیلد است. در پروژه های حساس، پایش بلندمدت پارامتر های سیگنال می تواند از بروز خرابی ناگهانی جلوگیری کند.

بازرسی بصری همچنان اهمیت دارد، اما نه به شکل سطحی. تغییر رنگ روکش، سخت شدن غیرعادی کابل یا تغییر شکل مقطع می تواند نشانه مشکلات عمیق تر باشد.

اصول پیشگیری و نصب صحیح کابل کواکسیال

بخش زیادی از آسیب های کابل کواکسیال قابل پیشگیری هستند. رعایت شعاع خمش مجاز، جلوگیری از کشش بیش از حد و استفاده از مسیر های مناسب عبور کابل، نقش تعیین کننده ای در افزایش عمر سیستم دارند.

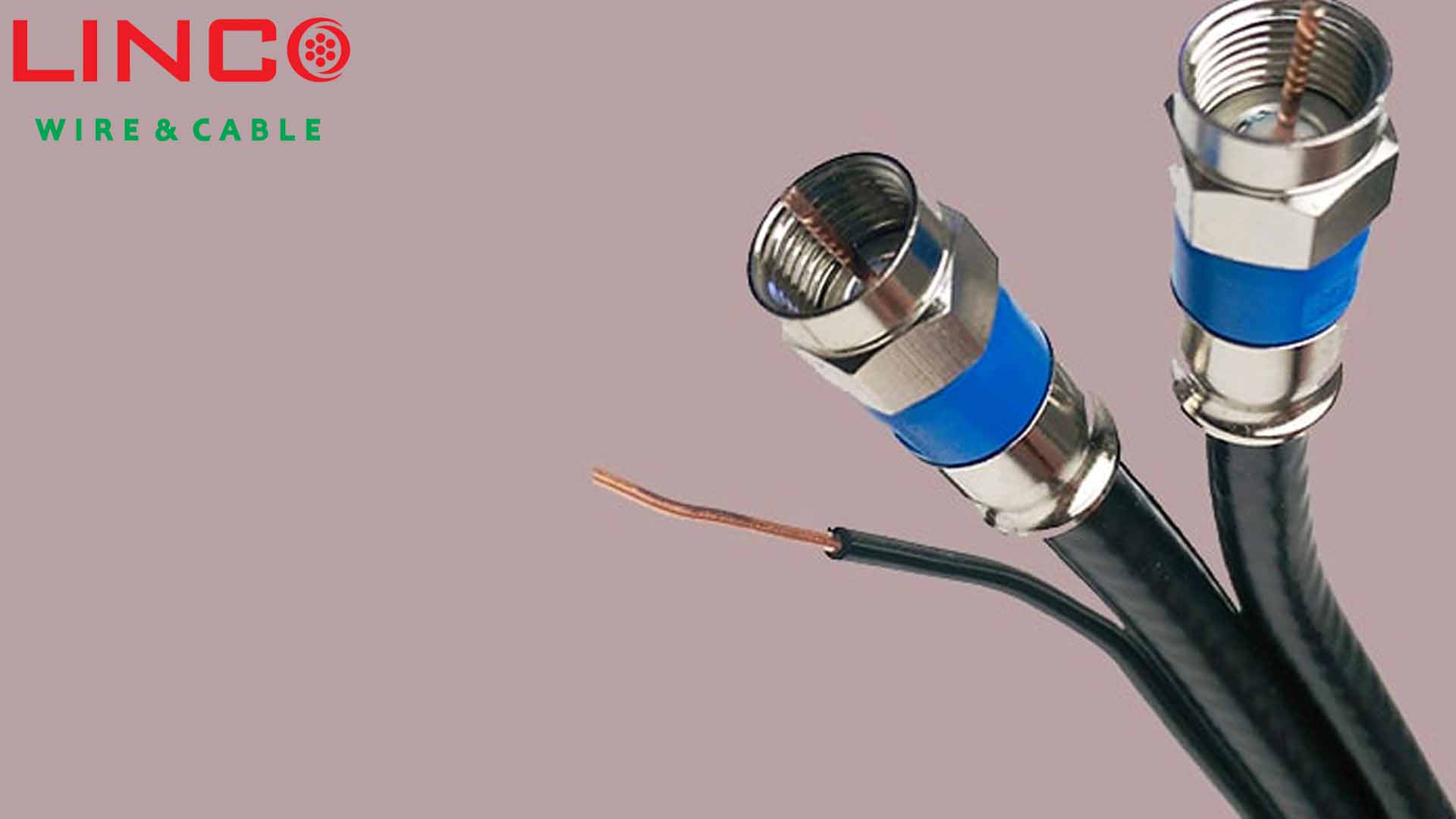

انتخاب کانکتور مناسب و اجرای صحیح آن یکی از حیاتی ترین مراحل نصب است. کانکتور ضعیف می تواند کل کابل را به یک نقطه نفوذ رطوبت و نویز تبدیل کند. استفاده از کانکتور های استاندارد و ابزار پرس مناسب، یک الزام است نه گزینه.

در محیط های صنعتی یا فضای باز، استفاده از محافظ مکانیکی و کابل های دارای روکش مقاوم در برابر UV و رطوبت، هزینه نیست بلکه سرمایه گذاری است.

·        تعمیر و بازیابی کابل کواکسیال آسیب دیده

تعمیر کابل کواکسیال زمانی منطقی است که آسیب محدود و موضعی باشد. وصله غیر اصولی می تواند شرایط را بدتر کند. استفاده از کانکتور های میانی استاندارد و تست کامل پس از تعمیر، شرط اصلی بازیابی موفق است.

در بسیاری از موارد، تعویض یک بخش کوتاه از کابل بسیار منطقی تر از تحمل افت کیفیت دائمی است. پس از هر تعمیر، تست امپدانس و تضعیف سیگنال باید انجام شود تا از بازگشت عملکرد کابل اطمینان حاصل گردد.

پرسش های پر تکرار

کابل کواکسیال چه تفاوتی با سایر کابل‌ها دارد و چرا هنوز استفاده می‌شود؟

کابل کواکسیال به دلیل ساختار هم‌ محور هادی مرکزی و شیلد، انتقال سیگنال یکنواخت و با حداقل نویز را فراهم می‌کند. برخلاف تصور رایج، این کابل فقط یک مسیر فیزیکی ساده نیست و در سیستم‌ های حساس مانند CCTV، لینک ‌های RF و شبکه ‌های پرسرعت همچنان نقش کلیدی دارد. قابلیت تحمل شرایط محیطی و تغییرات امپدانس پایین، آن را برای پروژه‌ های صنعتی و حرفه‌ای به گزینه‌ای مطمئن تبدیل می‌کند.

آسیب ‌های پنهان کابل کواکسیال چیست و چگونه تشخیص داده می‌شوند؟

آسیب‌های پنهان معمولاً شامل تغییر امپدانس، ترک‌ های میکروسکوپی دی‌الکتریک و کاهش کارایی شیلد است. این آسیب‌ ها معمولاً از طریق روش ‌های ساده قابل مشاهده نیستند و باعث افت کیفیت سیگنال و نویز در تصویر می‌شوند. ابزارهایی مانند TDR و آنالیز فرکانسی قادر به شناسایی محل دقیق تغییرات امپدانس و آسیب‌ های موضعی هستند و تشخیص زود هنگام خرابی را ممکن می‌کنند.

چه عواملی باعث تخریب تدریجی کابل کواکسیال می‌شوند؟

محیط نصب، فشار مکانیکی، کشش بیش از حد، خمش‌های تند و نفوذ رطوبت از عوامل اصلی تخریب کابل هستند. تابش مستقیم UV نیز باعث ترک خوردن روکش و افزایش آسیب‌پذیری کابل می‌شود. حتی تغییرات دمایی مداوم در فضای باز می‌تواند باعث خستگی مکانیکی و کاهش عمر مفید کابل شود، بنابراین رعایت اصول نصب و محافظت فیزیکی ضروری است.

چگونه می‌توان از آسیب کابل کواکسیال پیشگیری کرد؟

رعایت شعاع خمش مجاز، جلوگیری از کشش اضافی، انتخاب مسیر های مناسب عبور کابل و استفاده از کابل‌ های مقاوم در برابر UV و رطوبت، از مهم‌ ترین اقدامات پیشگیرانه هستند. نصب کانکتور استاندارد با ابزار مناسب نیز تاثیر مستقیم بر دوام سیستم دارد. پایش دوره‌ای سیگنال و تست امپدانس نیز می‌تواند از بروز خرابی ناگهانی جلوگیری کند.

آیا کابل کواکسیال آسیب دیده قابل تعمیر است؟

تعمیر کابل زمانی منطقی است که آسیب محدود و موضعی باشد. استفاده از کانکتور میانی استاندارد و تست کامل پس از تعمیر، شرط بازیابی موفقیت‌آمیز عملکرد کابل است. در مواردی که آسیب گسترده یا افت کیفیت شدید وجود دارد، تعویض بخش آسیب‌دیده یا کل کابل معمولاً راه حل بهتری است تا افت کیفیت دائمی سیستم جلوگیری شود.

جمع بندی نهایی

کابل کواکسیال برخلاف ظاهر ساده، یک عنصر مهندسی حیاتی در انتقال سیگنال‌ های آنالوگ و دیجیتال است. آسیب‌های پنهان آن معمولاً تدریجی و نامرئی هستند و می‌توانند باعث افت کیفیت تصویر، نویز و بازتاب سیگنال شوند. بسیاری از مشکلات به اشتباه به تجهیزات فعال نسبت داده می‌شوند، در حالی که ریشه در خود کابل است. رعایت اصول نصب، انتخاب کانکتور مناسب و استفاده از کابل‌ های مقاوم در برابر رطوبت و UV از مهم‌ ترین راه‌ های پیشگیری است. ابزارهای مهندسی مانند TDR و آنالیز فرکانسی امکان تشخیص دقیق محل آسیب را فراهم می‌کنند. تعمیر موضعی در صورت محدود بودن آسیب امکان‌پذیر است، اما تعویض بخش آسیب‌دیده اغلب منطقی‌ تر است. محیط نصب، فشار مکانیکی و خمش‌ های تند عوامل کلیدی تخریب هستند. شناخت مکانیزم‌های واقعی خرابی، کلید نگهداری سیستم‌ های پایدار و با کیفیت است. در نهایت، توجه به کابل کواکسیال، سرمایه‌گذاری در کیفیت و طول عمر کل پروژه محسوب می‌شود.
