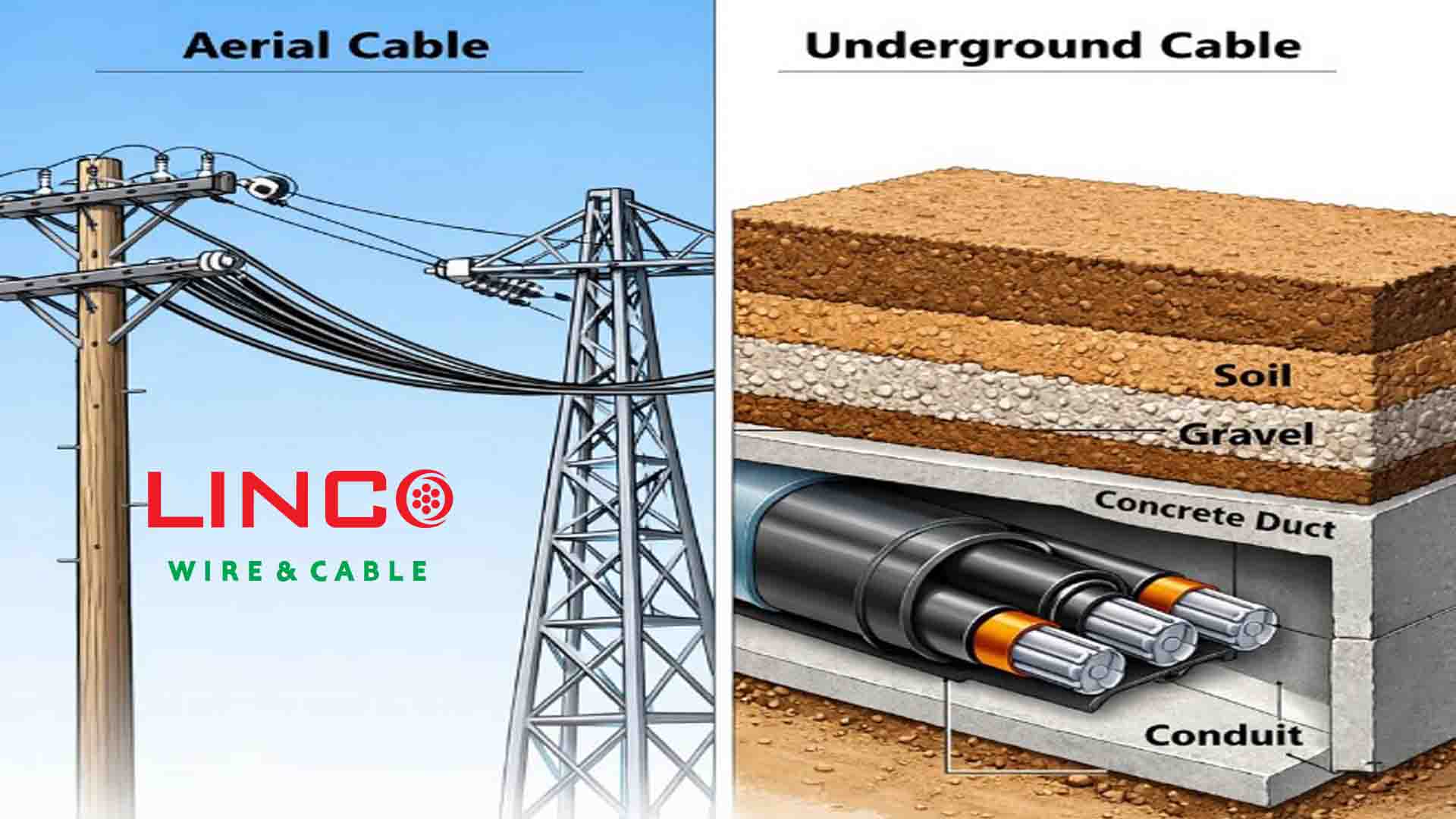

در دنیای پیچیده زیر ساخت ‌های ارتباطی، انتقال داده‌ ها و سیگنال‌ های صوتی با کیفیت بالا اولویت نخست هر پروژه مهندسی محسوب می‌شود و در این میان انتخاب صحیح کابل مخابراتی نقشی حیاتی و غیر قابل‌ انکار ایفا می‌کند. بسیاری از فعالان صنعت ساختمان و حتی برخی تکنسین‌ های برق، تفاوت میان کابل‌ های مخابراتی را صرفاً در رنگ روکش یا محل نصب آن‌ها خلاصه می‌کنند، اما واقعیت فنی ماجرا بسیار فراتر از تمایز میان رنگ ‌های طوسی و مشکی است. تفاوت بنیادین کابل مخابراتی هوایی و زمینی ریشه در مهندسی مواد، ساختار شیمیایی عایق‌ ها، رفتار الکتریکی کابل در برابر میدان ‌های مزاحم و مقاومت مکانیکی آنها در برابر تنش ‌های محیطی دارد. عدم شناخت دقیق این تفاوت ‌ها و استفاده نابجا از این کابل‌ها، نه تنها منجر به افت شدید کیفیت تماس و ناپایداری سرویس ‌های اینترنت می‌شود، بلکه هزینه ‌های سنگین تعویض و حفاری مجدد را در پی خواهد داشت که گاه چندین برابر هزینه اولیه خرید کابل است. گروه صنعتی لینکو، با نگاهی عمیق به استاندارد های بین‌المللی نظیر VDE آلمان و تحلیل ساختاری کابل‌ های زوجی، اقدام به انتشاراین مطلب کرده است تا درکی جامع از این دو دسته محصول داشته باشید. با ما همراه باشید...

آناتومی تخصصی کابل مخابراتی هوایی و استاندارد VDE 0815

آنچه در بازار تجهیزات برقی ایران تحت عنوان کابل هوایی شناخته می‌شود، در حقیقت همان کابل‌های استاندارد نصب ثابت داخل ساختمان یا Indoor هستند که در ادبیات مهندسی با کد مشخصه J-Y(St)Y شناخته می‌شوند. فلسفه طراحی این دسته از کابل‌ها بر مبنای استفاده در محیط‌های حفاظت شده، مسقف و خشک بنا شده است و به همین دلیل مهندسان در طراحی آن‌ها تمرکز ویژه‌ای بر انعطاف‌ پذیری و سهولت در لخت‌کردن و سربندی سیم‌ها داشته‌اند. ساختار لایه به لایه این کابل‌ها با یک عایق پی‌وی‌سی بر روی هادی‌های مسی آغاز می‌شود که وظیفه تفکیک الکتریکی زوج‌ها را بر عهده دارد. استفاده از پلی‌وینیل کلراید یا همان PVC به عنوان ماده اصلی عایق و روکش در این کابل‌ها تصادفی نیست؛ این پلیمر علاوه بر داشتن خاصیت خودخاموش‌کنندگی که برای ایمنی فضاهای بسته در برابر حریق الزامی است، نرمی و انعطاف‌پذیری قابل توجهی دارد که عبور دادن کابل از مسیرهای پرپیچ‌خم لوله ‌های برق، زانویی ‌ها و داکت ‌های باریک دیواری را برای نصابان بسیار آسان می‌کند.

نکته فنی بسیار مهم در کابل‌ های هوایی یا همان کابل‌ های طوسی رنگ، وجود سیستم حفاظت الکترواستاتیک است که با عبارت St در کد فنی آن مشخص می‌شود. این سیستم شامل یک لایه فویل آلومینیومی است که به صورت سراسری دور تا دور زوج سیم ‌ها پیچیده شده و در تماس مستقیم با یک رشته سیم مسی بدون روکش به نام سیم تخلیه یا Drain Wire قرار دارد. عملکرد این ساختار در محیط‌ های داخلی که مملو از نویز های فرکانس بالا ناشی از لامپ‌ های مهتابی، دیمرها و سیم‌کشی‌های برق است، حیاتی جلوه می‌کند. فویل آلومینیومی همانند یک قفس فارادی عمل کرده و امواج الکترومغناطیسی مزاحم را جذب می‌کند و سپس از طریق سیم تخلیه به سیستم ارتینگ ساختمان منتقل می‌نماید تا صدای مکالمه‌ای شفاف و بدون خش را تضمین کند. بنابراین رنگ طوسی این کابل ‌ها تنها یک قرارداد بصری برای تفکیک سریع آنها از کابل ‌های فشار قوی در رایزرهاست و ماهیت اصلی آنها را ساختار PVC و شیلد آلومینیومی تشکیل می‌دهد.

مهندسی کابل مخابراتی زمینی و تکنولوژی‌های Outdoor

در نقطه مقابل کابل ‌های هوایی، کابل ‌های زمینی یا Outdoor قرار دارند که برای تاب‌آوری در خشن ‌ترین شرایط محیطی طراحی شده‌اند و در استاندارد VDE با کد A-2Y(L)2Y طبقه‌ بندی می‌شوند. تفاوت بنیادین این کابل ‌ها که اغلب با رنگ مشکی تولید می‌شوند، در جایگزینی PVC با پلی‌اتیلن (PE) در لایه روکش نهایی است. پلی‌اتیلن به کار رفته در این کابل‌ها با دوده کربن غنی شده است تا زنجیره‌ های پلیمری آن در برابر بمباران مداوم اشعه ماوراء‌بنفش خورشید (UV) متلاشی نشوند. اگر یک کابل معمولی PVC را در معرض نور خورشید قرار دهید، پس از مدت کوتاهی نرم‌کننده خود را از دست داده و دچار ترک ‌های عمیق می‌شود، اما کابل زمینی پلی‌اتیلنی به لطف ساختار مولکولی فشرده و مستحکم خود، سال‌ ها بدون کوچکترین تغییری در زیر آفتاب یا در اعماق خاک مرطوب دوام می‌آورد. این فشردگی مولکولی همچنین باعث می‌شود نرخ جذب آب در کابل‌های زمینی نزدیک به صفر باشد که برای کابل‌ هایی که در منهول‌ های آب‌گرفته یا مستقیماً در خاک دفن می‌شوند، ویژگی مرگ و زندگی محسوب می‌شود.

· تکنولوژی ژله فیلد یا BFC

یکی از پیشرفته‌ ترین دستاورد های مهندسی در تولید کابل‌ های زمینی مرغوب ، به‌کارگیری تکنولوژی ژله فیلد یا BFC است. در این ساختار، فضای خالی میکروسکوپی بین زوج سیم‌ های تابیده شده با نوعی ژله نفتی گرم یا Petroleum Jelly پر می‌شود. تزریق این ماده ژلاتینی دو هدف استراتژیک را دنبال می‌کند که نخستین آن ایجاد یک سد نفوذناپذیر در برابر رطوبت است. چنانچه روکش کابل در اثر برخورد ابزار های حفاری یا جویدن جوندگان دچار پارگی شود، فشار هیدرواستاتیک ژله مانع از حرکت طولی آب در داخل کابل می‌شود و آسیب را تنها به همان نقطه محدود می‌کند. دومین مزیت این تکنولوژی، خاصیت ضربه‌گیری آن است که فشار های مکانیکی وارده از سمت لایه‌ های خاک و سنگ را تعدیل کرده و از تغییر شکل هندسی زوج سیم‌ها که منجر به تغییر امپدانس و افت کیفیت سیگنال می‌شود، جلوگیری می‌کند. به همین دلیل است که استفاده از کابل‌ های ژله فیلد در پروژه‌های زیرساختی شهری و فواصل طولانی بین پست‌های مخابراتی، یک الزام فنی غیرقابل تغییر است.

تحلیل رفتار در برابر نویز و تداخلات الکترومغناطیسی

بحث نویزپذیری و تداخل سیگنال (EMI) یکی دیگر از جنبه‌ های متمایزکننده این دو دسته محصول است که باید با دقت مورد بررسی قرار گیرد. هر دو نوع کابل هوایی و زمینی از تکنیک زوج ‌های تابیده یا Twisted Pair بهره می‌برند که در آن سیم ‌ها دو به دو با گام ‌های محاسبه ‌شده‌ای به دور هم پیچیده می‌شوند تا میدان‌های مغناطیسی مزاحم یکدیگر را خنثی کنند و پدیده همشنوایی یا Crosstalk به حداقل برسد. اما تفاوت اصلی در نوع شیلدینگ و محیط نصب آنها نمایان می‌شود. کابل‌ های هوایی به دلیل نصب در محیط‌ های متراکم شهری و ساختمانی که منابع نویز در فواصل بسیار نزدیک قرار دارند، نیازمند شیلدینگ فویل بسیار دقیق و یکپارچه هستند. در مقابل، کابل ‌های زمینی که معمولاً در فواصلی دورتر از منابع نویز صنعتی نصب می‌شوند، علاوه بر شیلد الکتریکی، نیازمند حفاظتی هستند که بتواند القائات مغناطیسی ناشی از کابل ‌های فشار قوی مدفون در خاک را نیز کنترل کند. به همین منظور در کابل ‌های زمینی با کیفیت بالا، از نوارهای آلومینیوم کوپلیمر استفاده می‌شود که ضخامت بیشتری نسبت به فویل ‌های معمولی دارند و علاوه بر ایجاد یک سد الکترومغناطیسی قوی، به عنوان یک لایه محافظ رطوبتی دوم نیز عمل می‌کنند.

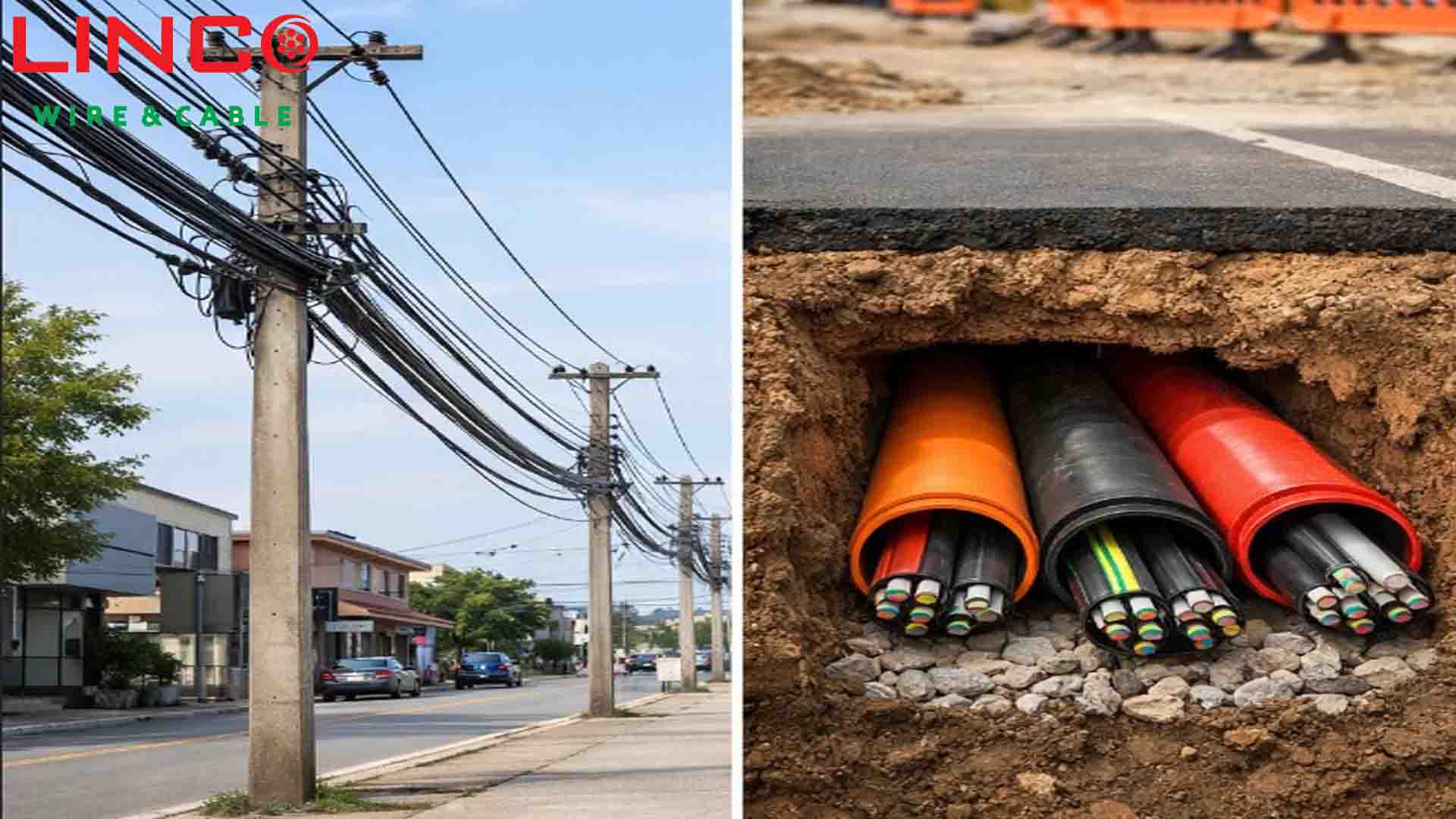

چالش‌های اجرایی و تفاوت ‌های نصب

فرآیند نصب و اجرای کابل‌ های مخابراتی نیز متأثر از ساختار آنها، تفاوت ‌های چشمگیری دارد که عدم رعایت آن‌ها می‌تواند منجر به شکست پروژه شود. کابل ‌های هوایی طوسی رنگ به دلیل داشتن روکش PVC نرم، گزینه‌ای ایده‌آل برای داکت‌کشی و عبور از لوله ‌های پرپیچ ‌خم داخل ساختمان هستند، اما به هیچ وجه نباید در فضای باز و به صورت معلق بین دو نقطه نصب شوند. نیروی کششی ناشی از وزن کابل در حالت معلق باعث کش‌آمدن هادی ‌های مسی و در نهایت قطعی ارتباط می‌شود. برای نصب هوایی در فضای باز و فواصل بین تیرها، باید از نوع خاصی از کابل‌های مشکی رنگ به نام کابل مهاردار یا Self-Supporting استفاده کرد که در ساختار آن‌ها یک مفتول فولادی یا سیم بکسل در کنار کابل تعبیه شده است تا بار مکانیکی وزن کابل را تحمل کند.

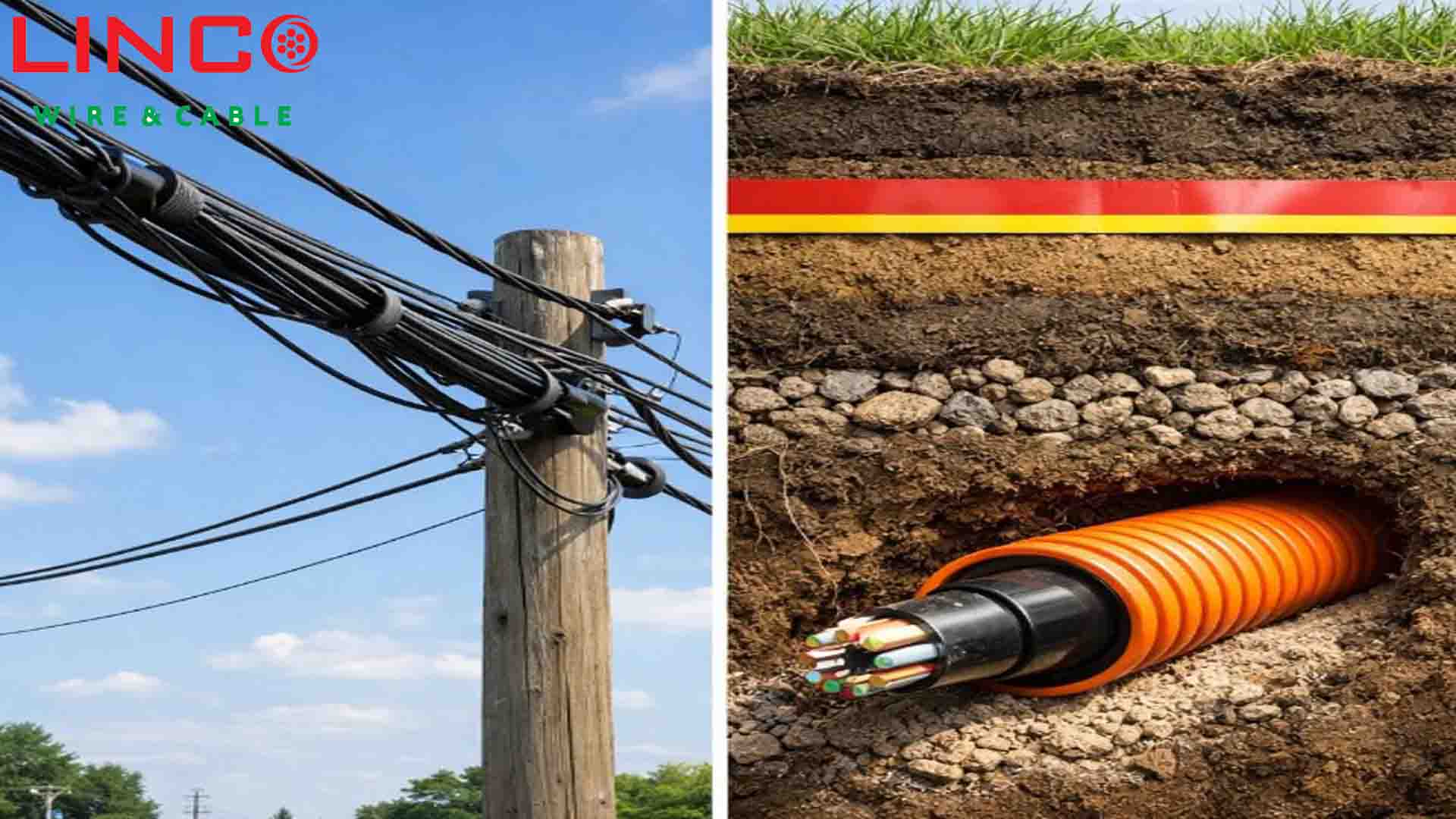

· پروتکل‌ های دقیق دفن در خاک

در سوی دیگر، نصب کابل‌ های زمینی نیازمند رعایت پروتکل‌ های دقیق دفن در خاک است. این کابل‌ها با وجود داشتن روکش مقاوم پلی‌اتیلن، باید در عمق استاندارد (معمولاً بین ۶۰ تا ۸۰ سانتی‌متر) و بر روی بستری از ماسه نرم خوابانده شوند تا سنگ ‌های تیز بستر کانال به روکش آنها آسیب نرسانند. همچنین استفاده از نوار هشداردهنده در لایه‌ های بالاتر خاک برای جلوگیری از حوادث حفاری در آینده الزامی است. نکته حائز اهمیت دیگر این است که کابل‌های زمینی پلی‌اتیلنی به دلیل اشتعال‌پذیری بالا و تولید گاز های سمی در هنگام سوختن، طبق مقررات ملی ساختمان نباید در فضاهای داخلی و رایزرها استفاده شوند، مگر آنکه وارد یک باکس تقسیم شده و ادامه مسیر با کابل ‌های هوایی یا کابل‌ های خاص هالوژن ‌فری طی شود.

سخن پایانی و جمع بندی

در نهایت می‌توان گفت که تفاوت کابل مخابراتی هوایی و زمینی فراتر از یک انتخاب سلیقه‌ای است و مستقیماً با طول عمر شبکه، کیفیت سرویس‌ های مخابراتی و هزینه‌ های نگهداری ارتباط دارد. کابل هوایی با کد J-Y(St)Y و روکش PVC، متخصص فضاهای داخلی، خشک و حفاظت شده است که انعطاف ‌پذیری و نصب آسان را به ارمغان می‌آورد. در مقابل، کابل زمینی با کد A-2Y(L)2Y و روکش PE، سرباز خط مقدم فضاهای بیرونی است که با تکیه بر استحکام مکانیکی، مقاومت در برابر رطوبت و تکنولوژی‌ هایی نظیر ژله فیلد، پایداری ارتباط را در سخت‌ ترین شرایط محیطی تضمین می‌کند. گروه صنعتی لینکو با درک عمیق از این الزامات مهندسی و بهره‌گیری از مس با خلوص بالا در هادی ‌ها، طیف کاملی از این محصولات را مطابق با استاندارد های روز اروپا تولید می‌کند تا مهندسان و پیمانکاران بتوانند با اطمینان خاطر، زیرساختی مطمئن و بدون نویز را برای نسل جدید ارتباطات فراهم آورند. امیدواریم که این مطلب برای شما مفیدواقع شده باشد. در صورت تمایل از سایر مطالب ما نیز بازدید فرمایید.

سوالات متداول درباره کابل مخابراتی

تفاوت کابل مخابراتی هوایی و زمینی دقیقاً در چیست و آیا می‌توان آنها را جایگزین هم استفاده کرد؟

تفاوت کابل مخابراتی هوایی و زمینی تنها به محل نصب محدود نمی‌شود، بلکه ریشه در ساختار عایق، نوع روکش و رفتار کابل در برابر رطوبت، اشعه UV و تنش ‌های مکانیکی دارد. کابل‌ های هوایی با روکش PVC برای فضا های داخلی و محیط ‌های حفاظت ‌شده طراحی شده‌اند و در برابر آفتاب و رطوبت پایدار نیستند، در حالی که کابل‌ های زمینی با روکش پلی‌اتیلن برای دفن در خاک یا نصب در فضای باز ساخته شده‌اند. استفاده جایگزین این کابل‌ها منجر به افت کیفیت سیگنال، کاهش عمر مفید و افزایش هزینه‌ های تعمیر و تعویض خواهد شد.

آیا کابل مخابراتی زمینی بدون ژله فیلد برای دفن در خاک مناسب است؟

بر اساس تجربیات پروژه‌ های زیرساختی و استاندارد های رایج جهانی، استفاده از کابل مخابراتی زمینی بدون ژله فیلد تنها در مسیرهای کوتاه و محیط‌ های کاملاً کنترل‌ شده توصیه می‌شود. در پروژه ‌های شهری و مسیر های طولانی، نفوذ تدریجی رطوبت از محل آسیب ‌های احتمالی می‌تواند کل طول کابل را درگیر کند. تکنولوژی ژله فیلد با مسدود کردن فضای بین زوج‌ها، از حرکت طولی آب جلوگیری کرده و پایداری سیگنال و طول عمر کابل مخابراتی را به‌طور قابل توجهی افزایش می‌دهد.

کدام نوع کابل مخابراتی نویز کمتری دارد و برای اینترنت پایدار مناسب‌تر است؟

نویز پذیری در کابل مخابراتی بیش از هر چیز به نوع شیلد، کیفیت زوج ‌های تابیده و محیط نصب وابسته است. کابل‌ های هوایی شیلددار با فویل آلومینیومی برای محیط ‌های داخلی پرنویز عملکرد بسیار مطلوبی دارند، اما در فضای باز کارایی خود را از دست می‌دهند. در مقابل، کابل‌ های مخابراتی زمینی با شیلد های تقویت‌ شده و روکش PE، علاوه بر مقاومت محیطی، در برابر القائات مغناطیسی کابل‌ های برق مدفون نیز پایدارتر هستند و گزینه مناسب‌تری برای مسیرهای طولانی و لینک‌های حساس مخابراتی به شمار می‌روند.

از کجا بفهمیم چه نوع کابل مخابراتی برای پروژه ما مناسب است؟

انتخاب کابل مخابراتی مناسب باید بر اساس محل نصب، شرایط محیطی، طول مسیر و الزامات ایمنی انجام شود، نه صرفاً قیمت یا ظاهر کابل. اگر مسیر داخل ساختمان، داکت یا رایزر است، کابل ‌های هوایی PVC بهترین انتخاب هستند، اما برای دفن در خاک یا نصب در فضای آزاد، تنها کابل‌ های زمینی پلی‌اتیلنی استاندارد قابل اتکا خواهند بود. مشاوره با تأمین‌کنندگان تخصصی و بررسی کد های فنی مانند VDE 0815 و A-2Y(L)2Y، ریسک خطا در انتخاب را به حداقل می‌رساند و از بروز هزینه‌ های پنهان در آینده جلوگیری می‌کند.
