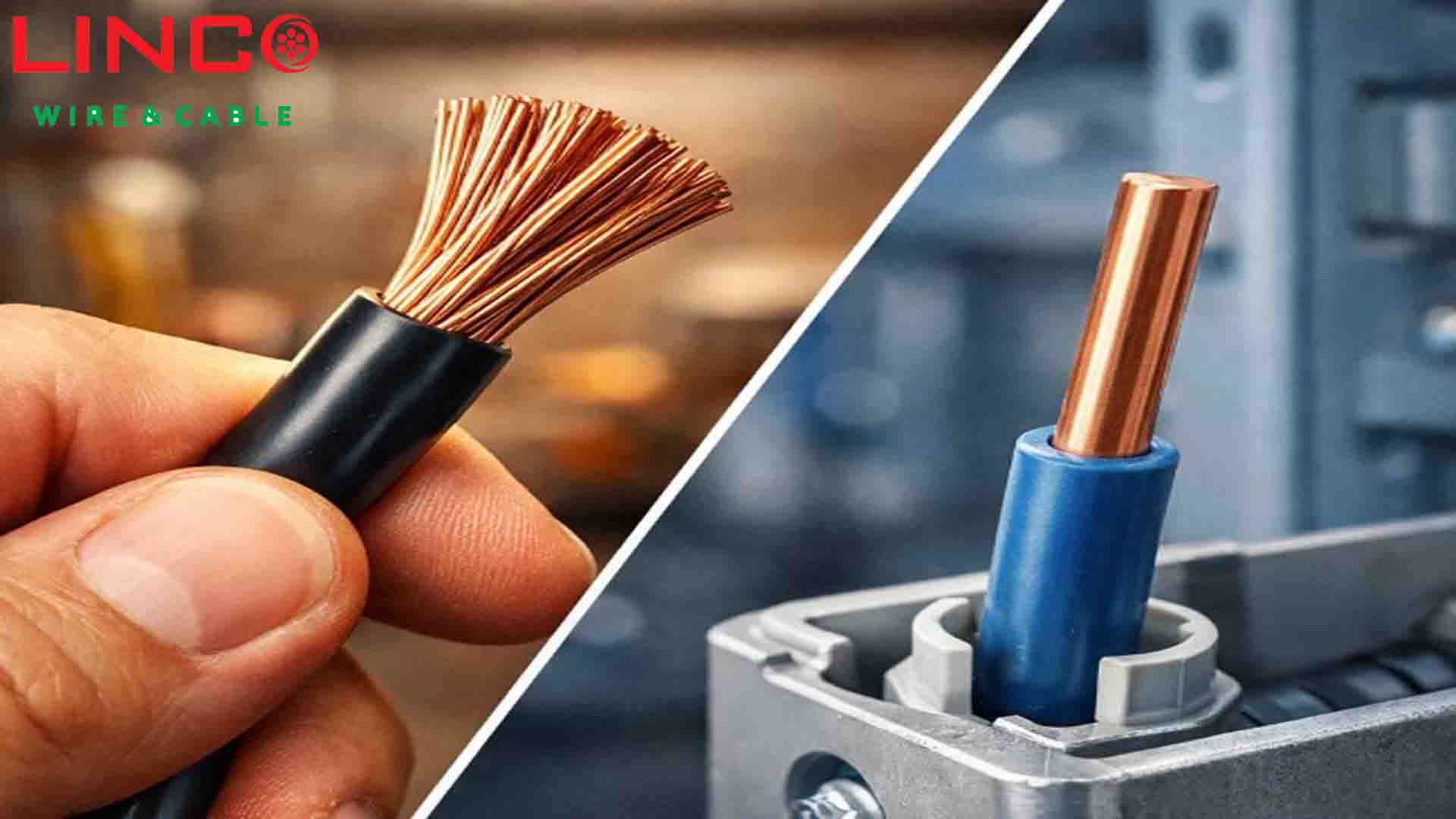

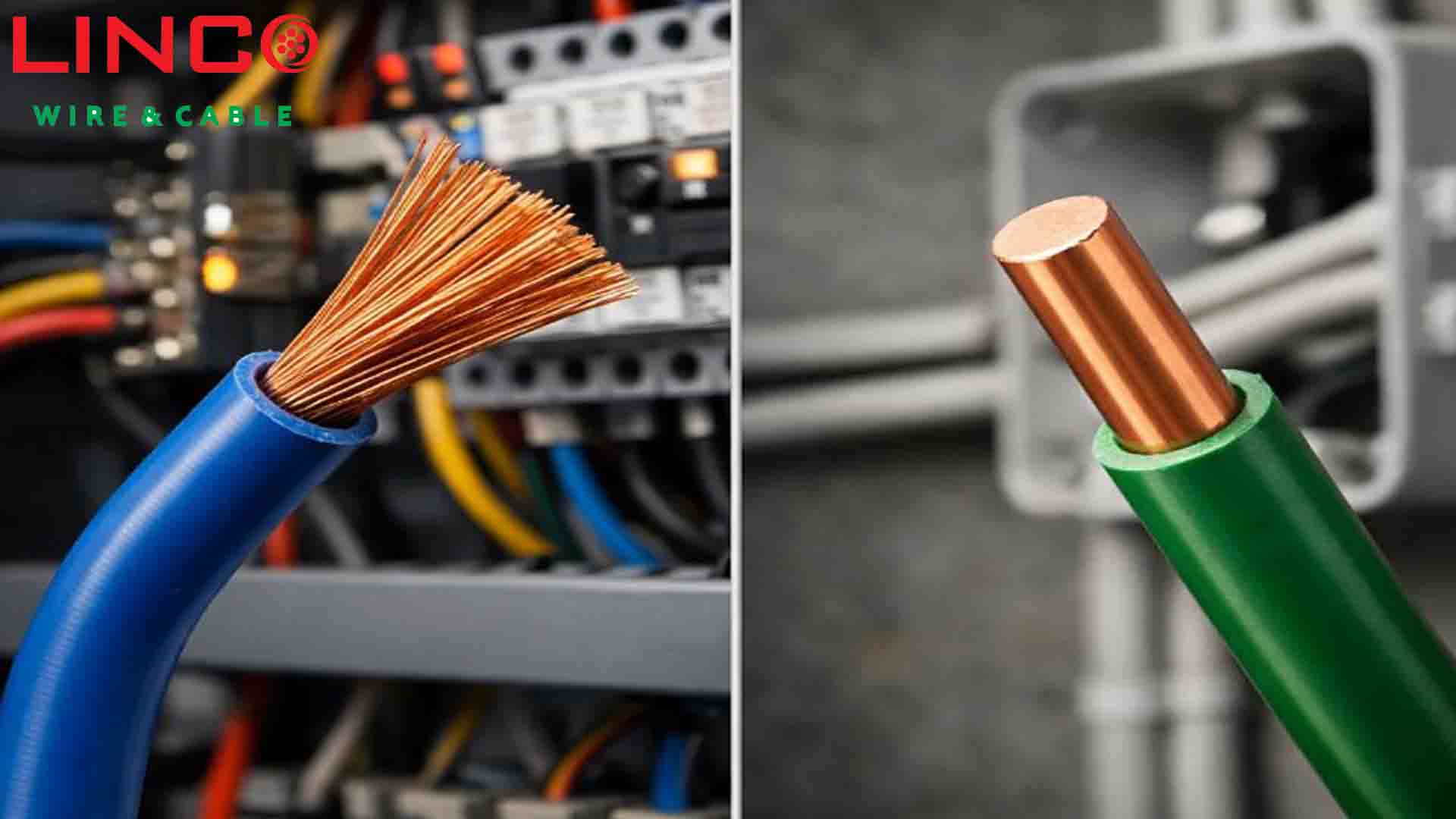

فرق سیم افشان و مفتولی

بررسی دقیق و موشکافانه تفاوت سیم های افشان و مفتولی یکی از کلیدی ترین و حساس ترین مراحل در طراحی و اجرای تاسیسات الکتریکی ساختمان ها و پروژه های صنعتی محسوب می شود که نادیده گرفتن جزئیات آن می تواند خسارات جبران ناپذیری به بار آورد. بسیاری از افراد تصور می کنند که انتخاب سیم و کابل تنها وابسته به سایز و سطح مقطع است و توجه چندانی به کلاس هادی و ساختار فیزیکی آن ندارند، در حالی که رفتار الکتریکی و مکانیکی این دو نوع سیم در طول زمان کاملا متفاوت است. زمانی که صحبت از ایمنی ساکنین، طول عمر سیستم برق رسانی و جلوگیری از هدر رفت انرژی در میان است، باید نگاهی فراتر از قیمت و انعطاف پذیری ظاهری داشته باشیم و به استانداردهای بین المللی و رفتار فلز مس در شرایط مختلف توجه کنیم. در این بلاگ تخصصی در لینکو، ما قصد داریم با عبور از تعاریف سطحی، به عمق مهندسی برق نفوذ کنیم و با زبانی شیوا اما فنی، شما را در انتخاب بهترین گزینه برای پروژه ساختمانی خود یاری دهیم. همراه ما باشید...

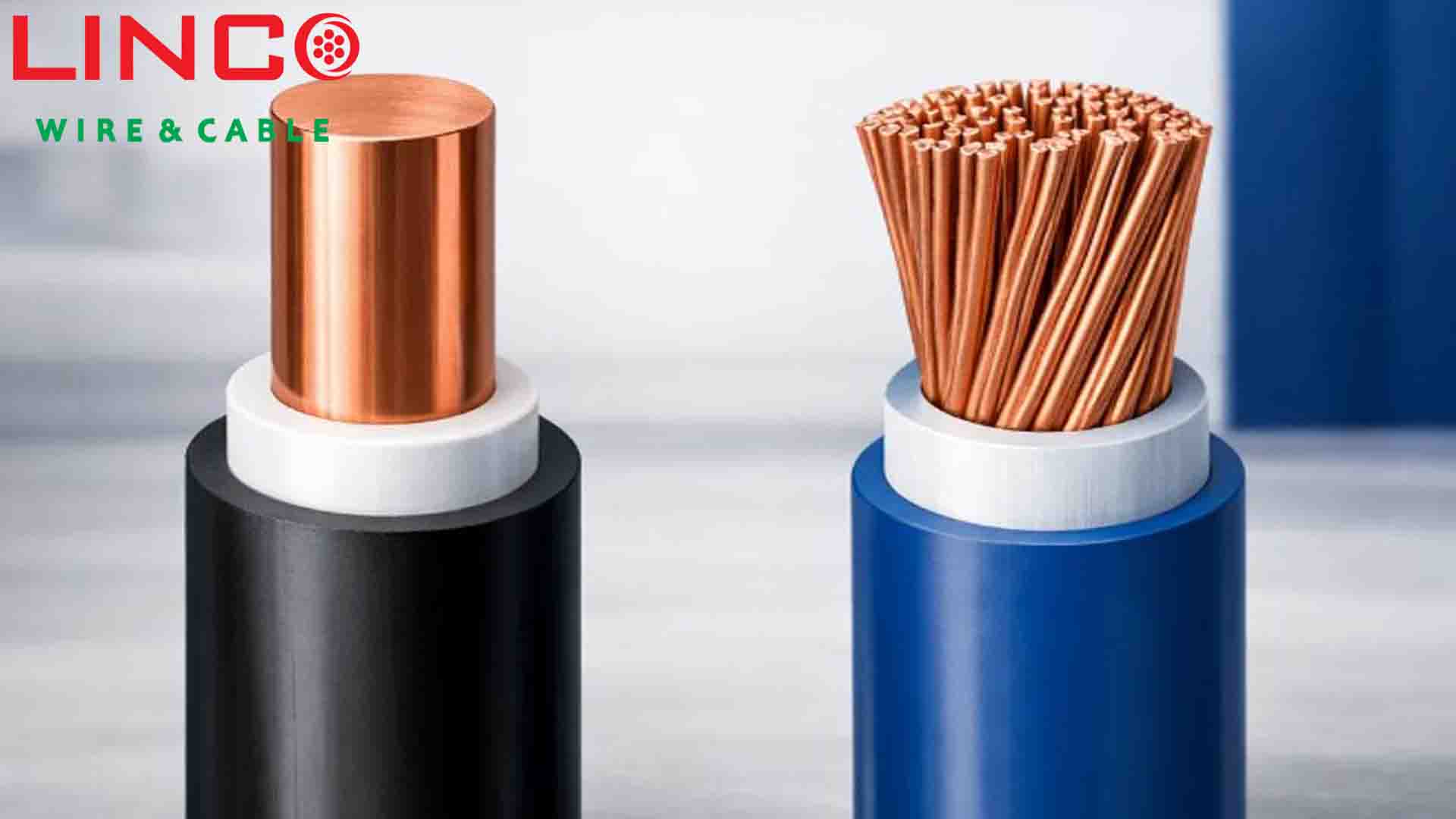

کالبد شکافی فنی و بررسی ساختار هادی در سیم های ساختمانی

برای درک صحیح عملکرد یک سیم در مدار، ابتدا باید ساختار مولکولی و فیزیکی آن را بر اساس استاندارد های معتبر جهانی مانند IEC 60228 و استاندارد ملی ایران ISIRI 3084 مورد واکاوی قرار دهیم تا بدانیم در زیر روکش عایق چه می گذرد. سیم های مفتولی که در اصطلاح بازار به سیم خشک یا تک لایه نیز معروف هستند، دارای هادی از کلاس یک می باشند که از یک رشته مس آنیل شده با خلوص بالا و به صورت مفتول یکپارچه تشکیل شده است. این ساختار یکپارچه باعث می شود که سطح مقطع فلز کاملا پر باشد و هیچ فضای خالی در بین مولکول های هادی وجود نداشته باشد که این موضوع در هدایت جریان های مستقیم و کاهش مقاومت مسیر نقش بسزایی ایفا می کند. جنس این هادی معمولا از مس الکترولیتی است که طی فرآیند آنیلینگ، نرم شده تا شکنندگی آن کاهش یابد اما همچنان ماهیت سخت و مستحکم خود را حفظ می کند.

· سیم های افشان (هادی کلاسپنج)

در نقطه مقابل، سیم های افشان قرار دارند که تحت عنوان هادی کلاس پنج شناخته می شوند و ساختاری کاملا متفاوت و پیچیده تر نسبت به رقیب خود دارند. در این نوع سیم، به جای یک مفتول ضخیم، از تعداد زیادی رشته های نازک مسی که به صورت منظم و با طول تاب مشخصی به هم پیچیده شده اند استفاده می شود تا سطح مقطع مورد نظر را تامین کنند. این پیچش تارها به دور یکدیگر صرفا برای زیبایی نیست، بلکه یک الزام مهندسی برای جلوگیری از از هم گسیختگی تارها در هنگام خم و راست شدن سیم و همچنین توزیع یکنواخت میدان مغناطیسی در اطراف هادی است. فرآیند تولید سیم افشان به مراتب پیچیده تر از سیم مفتولی است زیرا نازک کردن مفتول مس به تارهای مویی و سپس تابیدن آنها نیازمند دستگاه های پیشرفته و صرف انرژی بیشتری است که همین امر بر قیمت تمام شده و کیفیت نهایی محصول تاثیر مستقیم می گذارد.

· سیم های نیمه افشان یا هادی کلاس دو

نکته حائز اهمیت دیگری که در ساختار شناسی باید به آن اشاره کرد، وجود دسته سومی به نام سیم های نیمه افشان یا هادی کلاس دو است که در واقع ترکیبی مهندسی شده از ویژگی های دو گروه قبلی می باشد. در این نوع سیم ها، تعداد رشته ها کمتر از سیم افشان اما ضخامت هر رشته بیشتر است و معمولا در سطح مقطع های بالا که امکان استفاده از مفتول یکپارچه وجود ندارد و یا سیم افشان دچار افت شدید می شود، کاربرد دارند. شناخت این کلاس بندی ها به مهندسین ناظر و برقکاران کمک می کند تا صرفا بر اساس نرمی یا سفتی سیم قضاوت نکنند و بدانند که هر کلاس هادی برای تحمل تنش های مکانیکی و الکتریکی خاصی طراحی شده است که جایگزینی اشتباه آن ها می تواند منجر به عدم انطباق با مبحث سیزدهم مقررات ملی ساختمان شود.

تحلیل رفتار الکتریکی و مقاومت اهمی در شرایط واقعی

یکی از مهم ترین پارامتر هایی که مهندسین برق در محاسبات خود لحاظ می کنند، مقاومت الکتریکی سیم در برابر عبور جریان است که تاثیر مستقیمی بر افت ولتاژ و تولید حرارت در سیم کشی ساختمان دارد. تفاوت سیم افشان و مفتولی در این بخش بسیار ظریف اما تعیین کننده است؛ طبق قوانین فیزیک و استاندارد های موجود، مقاومت اهمی سیم های مفتولی به دلیل ساختار یکپارچه و عدم وجود فاصله هوایی بین رشته ها، اندکی کمتر از سیم های افشان هم سایز خود است. در سیم های افشان، به دلیل وجود فضای خالی میکروسکوپی بین رشته های تابیده شده، سطح مقطع موثر الکتریکی ممکن است کمی با سطح مقطع ظاهری متفاوت باشد و همین امر باعث می شود که در متراژ های طولانی، سیم مفتولی عملکرد بهینه تر و افت ولتاژ کمتری را از خود نشان دهد. این موضوع در فواصل بلند و جریان های بالا اهمیت دوچندانی پیدا می کند.

1. اثر پوستی درجریان های متناوب

مبحث تخصصی دیگری که اغلب نادیده گرفته می شود، پدیده ای به نام اثر پوستی یا در جریان های متناوب (AC) است که رفتار الکترون ها را در سطح هادی توجیه می کند. در فرکانس های بالا، الکترون ها تمایل دارند به جای عبور از مرکز سیم، از سطح خارجی آن عبور کنند و اینجاست که ساختار سیم می تواند نقش آفرینی متفاوتی داشته باشد. اگرچه در فرکانس برق شهر (۵۰ هرتز) این اثر چندان چشمگیر نیست، اما در تحلیل های دقیق مهندسی، سیم های افشان به دلیل داشتن سطح جانبی بیشتر (مجموع محیط تمام رشته های نازک)، رفتاری متفاوت از خود نشان می دهند. با این حال، در سیم کشی های معمول ساختمانی، عامل تعیین کننده همان مقاومت اهمی DC است که در این زمینه سیم مفتولی به دلیل خلوص یکپارچه و مسیر مستقیم عبور الکترون، پایداری بیشتری داشته و حرارت کمتری تولید می کند.

2. اکسیداسیون و خوردگی هادی

علاوه بر مقاومت اهمی، بحث اکسیداسیون و خوردگی هادی نیز یکی از فاکتورهای حیاتی در طول عمر سیستم الکتریکی محسوب می شود که باید به آن توجه ویژه ای داشت. در سیم های افشان، به دلیل وجود تارهای نازک متعدد، سطح تماس مس با هوا بسیار بیشتر از سیم مفتولی است و این یعنی سرعت اکسید شدن و سیاه شدن مس در محیط های مرطوب در سیم افشان بالاتر است. زمانی که رطوبت به داخل روکش نفوذ کند یا در محل اتصالات، هوا جریان داشته باشد، تارهای نازک سیم افشان سریع تر دچار خوردگی شده و این خوردگی باعث افزایش مقاومت محل اتصال و در نهایت گرم شدن و خطر آتش سوزی می شود. اما سیم مفتولی به دلیل داشتن یک سطح مقطع واحد و ضخیم، مقاومت بسیار بالاتری در برابر عوامل محیطی و شیمیایی دارد و برای مناطقی با رطوبت بالا گزینه ای ایده آل محسوب می شود.

چالش های اجرایی و مکانیکی در سیم کشی ساختمان

وقتی از روی کاغذ و محاسبات مهندسی به محیط کارگاه ساختمانی و واقعیت های اجرایی می رسیم، ماجرا کمی تغییر می کند و ترجیحات مجریان برق نقش پررنگی می گیرد. سیم کشی ساختمان شامل عبور دادن سیم ها از لوله های خرطومی، لوله های PVC خم خورده و مسیر های پر پیچ و خم در دیوارها و سقف ها است. در اینجا تفاوت سیم افشان و مفتولی از نظر انعطاف پذیری خود را به وضوح نشان می دهد و معمولا برقکاران به دلیل سهولت کار، تمایل شدیدی به استفاده از سیم افشان دارند. سیم مفتولی یا خشک، همانطور که از نامش پیداست، انعطاف کمی دارد و فنریت بالایی از خود نشان می دهد؛ به این معنی که اگر آن را خم کنید، تمایل دارد به حالت اولیه بازگردد و عبور دادن چند رشته از آن در یک لوله ی باریک و زاویه دار می تواند به کابوسی برای نصاب تبدیل شود و حتی منجر به آسیب دیدن عایق سیم در اثر اصطکاک با دیواره لوله گردد.

از سوی دیگر، سیم افشان به دلیل ساختار رشته ای خود، بسیار نرم و انعطاف پذیر است و به راحتی شکل می گیرد و در مسیرهای دشوار و لوله های پر از خم، به سادگی عبور می کند بدون اینکه فشار مکانیکی زیادی به دست نصاب یا بدنه لوله وارد کند. این ویژگی باعث می شود که سرعت اجرای کار با سیم افشان به مراتب بالاتر باشد و خستگی کمتری برای نیروی کار ایجاد کند. اما این انعطاف پذیری بالا نباید ما را از یک نقطه ضعف مکانیکی غافل کند؛ سیم های افشان در برابر فشار فیزیکی و له شدگی مقاومت کمتری نسبت به سیم مفتولی دارند. اگر در حین ساخت و ساز مصالح ساختمانی روی سیم های بدون محافظ بریزد یا فشاری به آن ها وارد شود، احتمال قطع شدن رشته های داخلی سیم افشان وجود دارد، در حالی که سیم مفتولی مانند یک استخوان محکم در برابر فشار های جانبی مقاومت می کند.

· پایداری در سربندی ها و اتصالات

موضوع مهم دیگر در بحث مکانیکی، پایداری در سربندی ها و اتصالات درون قوطی کلید و پریز است که نقطه بحرانی بسیاری از حوادث برقی می باشد. سیم مفتولی زمانی که در زیر پیچ ترمینال کلید یا پریز قرار می گیرد، به دلیل ساختار صلب و محکم خود، اتصال بسیار محکمی برقرار می کند و با گذشت زمان و تغییرات دمایی، کمتر دچار شل شدگی می شود. اما سیم افشان اگر بدون استفاده از سرسیم و مستقیما زیر پیچ بسته شود، رشته های آن از هم باز شده و اتصال ناقصی ایجاد می کنند که به مرور زمان باعث جرقه زدن و ذوب شدن پریز می شود. بنابراین اگرچه سیم افشان در مرحله لوله گذاری برنده است، اما در مرحله نصبیات نیاز به دقت و تجهیزات جانبی بیشتری دارد تا ایمنی آن تضمین شود.

تحلیل اقتصادی و هزینه های پنهان در پروژه های ساختمانی

در نگاه اول شاید تفاوت قیمت هر متر سیم افشان و مفتولی عدد چشمگیری به نظر نرسد، اما زمانی که این اختلاف قیمت را در متراژ کل یک ساختمان چند طبقه ضرب می کنیم، با عدد قابل توجهی روبرو می شویم که می تواند بودجه تاسیسات را تحت تاثیر قرار دهد. به طور کلی، فرآیند تولید سیم مفتولی ساده تر است؛ چرا که مرحله کشش سیم تا رسیدن به قطر نهایی و سپس عایق کاری انجام می شود، اما در تولید سیم افشان، مفتول باید به تار های بسیار نازک تبدیل شود، سپس در دستگاه های استرندر تابیده شود و در نهایت عایق شود. این مراحل اضافه به همراه استهلاک بیشتر ماشین آلات، باعث می شود که قیمت نهایی سیم افشان معمولا بالاتر از سیم مفتولی باشد. بنابراین از نظر اقتصادی محض، استفاده از سیم مفتولی در پروژه های بزرگ انبوه سازی می تواند صرفه جویی مالی قابل توجهی به همراه داشته باشد.

اما تحلیل اقتصادی نباید فقط به قیمت خرید محدود شود، بلکه باید هزینه های نصب و نگهداری را نیز شامل شود. اگرچه سیم مفتولی ارزان تر است، اما نصب آن زمان بیشتری می برد و ممکن است دستمزد نیروی کار را به دلیل سختی کار افزایش دهد. از سوی دیگر، اگر از سیم افشان استفاده شود و اتصالات آن به درستی با سرسیم انجام نشود، هزینه های تعمیر و نگهداری در آینده ناشی از ذوب شدن کلید و پریزها و اتصالات سست، بسیار بیشتر از صرفه جویی اولیه خواهد بود. یک دیدگاه هوشمندانه اقتصادی این است که برای مسیرهای اصلی و طولانی که نیاز به انعطاف ندارند (مانند رایزرهای اصلی ساختمان) از کابل ها و سیم های مفتولی استفاده شود تا هم افت ولتاژ کاهش یابد و هم هزینه خرید کمتر شود، و برای انشعابات داخلی واحدها که مسیرهای لوله گذاری پر پیچ و خم دارند، از سیم افشان مرغوب استفاده گردد.

کاربرد های تفکیک شده و استاندارد هر نوع سیم

با توجه به تمامی مباحث فنی و اجرایی مطرح شده، اکنون می توانیم با قاطعیت مشخص کنیم که هر کدام از این سیم ها دقیقا برای چه بخش هایی از صنعت و ساختمان طراحی شده اند. استانداردها توصیه می کنند که انتخاب نوع سیم باید بر اساس نوع نصب (ثابت یا متحرک) و شرایط محیطی انجام شود.

· عمده کاربرد های سیم مفتولی خشک

موارد مصرف سیم مفتولی (خشک): بهترین گزینه برای استفاده در تابلو های برق فشار ضعیف و فشار قوی است، زیرا فرم دهی در داکت های تابلو با آن راحت تر است و اتصالات زیر ترمینال ها بسیار محکم و ایمن باقی می مانند. همچنین برای سیم کشی های هوایی، رایزرهای اصلی توزیع برق در ساختمان و مکان هایی که رطوبت بالایی دارند و خطر سولفاته شدن سیم وجود دارد، سیم مفتولی به دلیل مقاومت سطحی بالا اولویت دارد.

· کاربری سیم افشان نرم

موارد مصرف سیم افشان (نرم): برای سیستم های روشنایی و پریز در داخل واحدهای مسکونی و تجاری که لوله کشی های توکار با زانو های متعدد دارند، سیم افشان بی رقیب است. همچنین برای تمامی وسایل برقی متحرک، کابل های رابط، تجهیزات الکترونیکی و هر جایی که کابل مدام در حال حرکت و تنش مکانیکی است، استفاده از سیم مفتولی ممنوع بوده و حتما باید از سیم افشان استفاده شود تا از شکستگی هادی جلوگیری گردد.

سوالات متداول کاربران

آیا می توان سیم افشان و مفتولی را به یکدیگر متصل کرد؟

اتصال مستقیم سیم افشان به مفتولی به صورت چسب برق (سربندی سنتی) کاملا غیر استاندارد و خطرناک است. به دلیل تفاوت در ضریب انبساط حرارتی و ساختار فیزیکی، این اتصال به مرور زمان شل شده و باعث ایجاد مقاومت بالا و حرارت می شود. برای اتصال این دو نوع سیم حتما باید از ترمینال های فشاری استاندارد یا کانکتورهای پیچی مخصوص استفاده کرد تا تماس الکتریکی مطمئنی برقرار شود.

برای سیم کشی توکار زیر گچ کدام سیم بهتر است؟

در عرف بازار ایران و به دلیل سهولت اجرا، تقریبا تمام سیم کشی های توکار روشنایی و پریز با سیم افشان انجام می شود. اما از نظر فنی و استانداردهای سختگیرانه بین المللی، استفاده از سیم مفتولی در مسیر های مستقیم توکار ارجحیت دارد زیرا طول عمر بیشتری داشته و خطر اکسیداسیون کمتری دارد. با این حال، اگر از سیم افشان استاندارد و با کیفیت استفاده کنید، مشکلی نخواهید داشت.

ظرفیت عبور جریان (آمپر) در کدام یک بیشتر است؟

در شرایط دمایی و محیطی یکسان و با سطح مقطع برابر، سیم مفتولی به دلیل مقاومت اهمی اندکی کمتر، توانایی عبور جریان بهتری دارد و کمتر داغ می شود. سیم های افشان به دلیل وجود فاصله هوایی بین رشته ها، انتقال حرارت کمی ضعیف تری دارند. اما این اختلاف در سایزهای پایین ساختمانی (مثل ۱.۵ و ۲.۵) قابل چشم پوشی است و هر دو نوع سیم اگر استاندارد باشند، جریان نامی مشابهی را تحمل می کنند.

نتیجه گیری

پاسخ به این سوال که کدام یک برای ساختمان سازی مناسب تر است؟ یک پاسخ مطلق نیست، بلکه یک انتخاب مهندسی شده بین (کارایی الکتریکی) و سهولت اجراییاست. اگر اولویت شما دوام مادام العمر، مقاومت در برابر رطوبت و کاهش افت ولتاژ در مسیرهای اصلی است، سیم مفتولی برنده میدان است. اما اگر سرعت اجرا، سهولت عبور از لوله ها و انعطاف پذیری مد نظر است، سیم افشان گزینه مناسب تری خواهد بود. واقعیت بازار ساختمان ایران نشان می دهد که سیم افشان به دلیل راحتی کار، سهم بیشتری را به خود اختصاص داده است.

پس مهم ترین نکته برای انتخاب قبل از هر چیز تشخیص تفاوت سیم افشان و مفتولی است. (کیفیت مس) و (خلوص عایق) بسیار حائز اهمیت است. چه سیم افشان انتخاب کنید و چه مفتولی، اگر محصول از مس خالص استفاده نکرده باشد (مثلا از آلومینیوم با روکش مس یا CCA باشد)، تمام معادلات ایمنی به هم می ریزد. شرکت لینکو (Linco Cable) با بهره گیری از تکنولوژی روز دنیا و استفاده از مس خالص آنیل شده در تمامی محصولات خود، چه در سری افشان و چه در سری مفتولی، تضمین می کند که بالاترین سطح هدایت الکتریکی و ایمنی را برای ساختمان شما فراهم آورد. پیشنهاد می کنیم قبل از خرید، حتما مشخصات فنی محصولات ما را بررسی کنید تا تفاوت کیفیت واقعی را احساس نمایید. با تشکر از شما مخاطب گرامی که تا انتها همراه ما بوده اید، امیدواریم این مطلب برای شما مفید واقع شده باشد.
