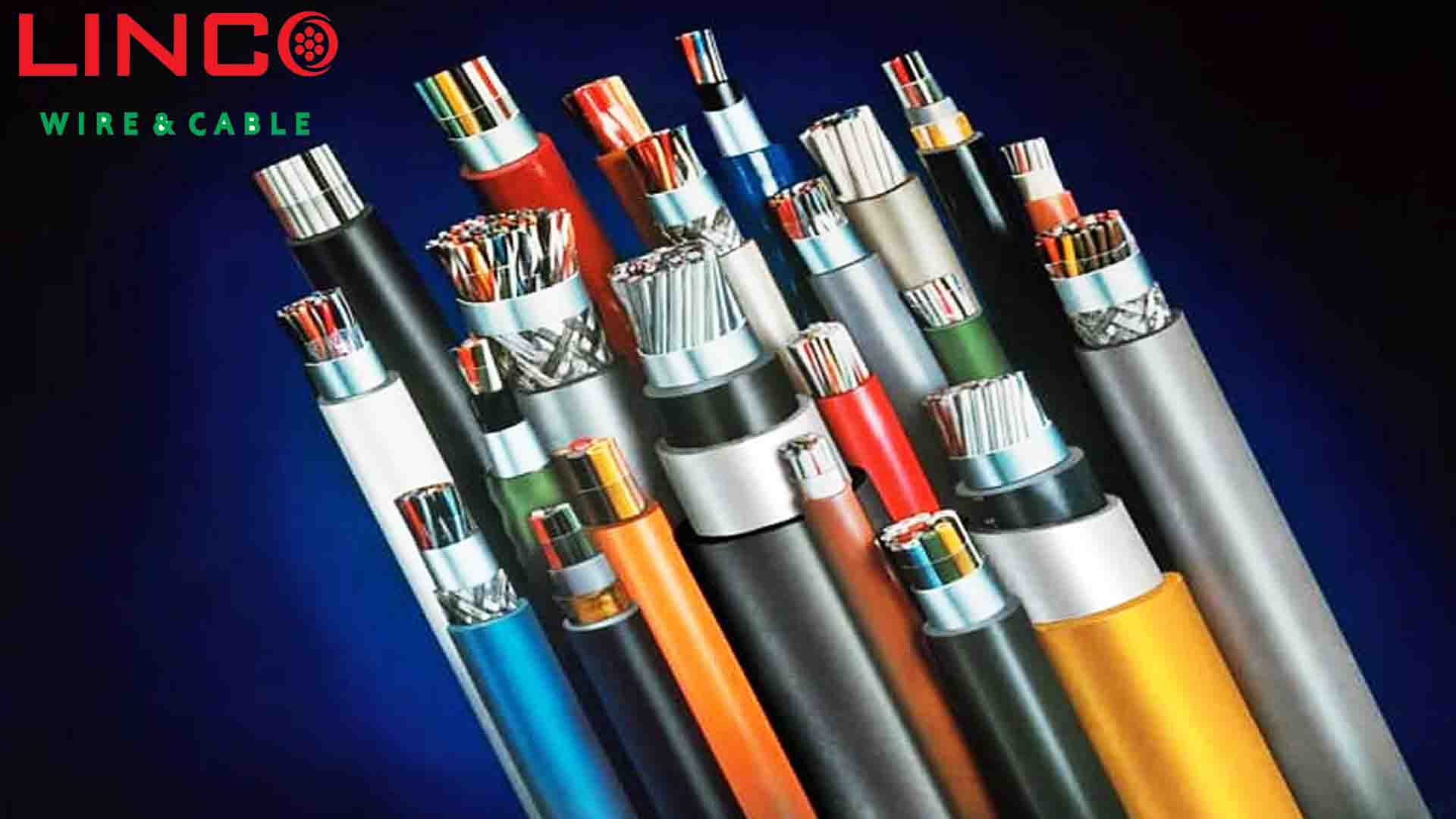

کابل صنعتی به عنوان ستون فقرات شبکه‌ های اتوماسیون و کنترل در محیط‌ های خشن، نقشی حیاتی و بی‌جایگزین در تضمین پایداری فرآیندهای تولیدی و عملیاتی ایفا می‌کند. برخلاف کابل‌ های تجاری که صرفاً برای محیط‌ های کنترل‌شده دفتری طراحی شده‌اند، کابل‌ های مورد استفاده در کارخانه‌ها، پالایشگاه‌ها، تأسیسات معدنی و فضای باز باید در برابر چالش‌ های شدید فیزیکی، حرارتی و شیمیایی مقاومت کنند. این کابل‌ها باید قادر به تحمل ارتعاشات مداوم، تماس با روغن‌ها، اسیدها و مواد شیمیایی خورنده، تغییرات دمایی شدید و نویز الکترومغناطیسی قدرتمند ناشی از موتور های صنعتی باشند. میخواهیم به صورت تخصصی به بررسی عمیق الزامات فیزیکی، استاندارد های پروتکلی و ملاحظات نصب ضروری برای کابل صنعتی بههمراه یکدیگر بپردازیم، تا متخصصان شبکه بتوانند زیرساختی قابل اعتماد و با طول عمر بالا را در سخت‌ترین محیط‌ها طراحی و پیاده‌ سازی کنند، پس با ما همراه باشید.

الزامات فیزیکی کابل‌های صنعتی: روکش، شیلدینگ و مقاومت

تمایز اصلی کابل صنعتی در ساختار فیزیکی آن نهفته است؛ هر لایه از روکش خارجی تا هادی‌ های مسی یا نوری داخلی، برای مقاومت در برابر نوع خاصی از تنش‌های محیطی طراحی شده است. انتخاب مواد روکش و تکنیک‌ های شیلدینگ به طور مستقیم بر قابلیت اطمینان کابل و پایداری سیگنال در شرایط عملیاتی دشوار تأثیر می‌گذارد.

· روکش ‌های مقاوم در برابر روغن، مواد شیمیایی و فرسایش

روکش بیرونی در کابل صنعتی اولین خط دفاعی است و باید از موادی با مقاومت شیمیایی و فیزیکی بالا ساخته شود. روکش‌ های پلی‌اورتان (PUR) به دلیل مقاومت عالی در برابر سایش، پارگی، روغن‌ های صنعتی و بسیاری از حلال‌ها، در کاربرد های رباتیک و مناطق پرخمش بسیار رایج هستند؛ این روکش‌ها در عین حال، انعطاف‌پذیری لازم را برای حرکت‌های مداوم فراهم می‌کنند. در مقابل، روکش‌های ترموپلاستیک الاستومر (TPE) نیز برای مقاومت در برابر دماهای بسیار پایین و بالا مناسب هستند. برای کابل‌هایی که در معرض نور مستقیم خورشید یا فضای باز قرار دارند، روکش باید دارای ویژگی مقاومت در برابر اشعه فرابنفش (UV) باشد تا از تخریب و شکنندگی روکش کابل در طول زمان جلوگیری کند.

· شیلدینگ پیشرفته برای مقابله با نویز الکترومغناطیسی و رادیویی

موتور های بزرگ، درایوها و تجهیزات جوشکاری صنعتی، منابع قدرتمند تداخل الکترومغناطیسی (EMI) و نویز فرکانس رادیویی (RFI) هستند که می‌توانند سیگنال‌های داده در کابل‌های مسی را به شدت مختل کنند. کابل صنعتی برای مقابله با این چالش، از شیلدینگ‌ های بسیار قوی‌تری نسبت به کابل‌های اداری استفاده می‌کند که معمولاً شامل شیلدینگ دوگانه است؛ این ساختار شامل یک فویل آلومینیومی برای پوشش فرکانس‌های بالاتر و یک بافت سیمی متراکم (Braided Shield) برای محافظت در برابر فرکانس‌های پایین‌تر است. این تکنیک‌های شیلدینگ پیشرفته تضمین می‌کنند که سیگنال داده در طول مسیر انتقال، از هرگونه تأثیر مخرب ناشی از محیط صنعتی محافظت شود و ارتباط بلادرنگ تجهیزات حیاتی حفظ گردد.

· ساختار مکانیکی (تحمل خمش، کشش و ارتعاشات مداوم)

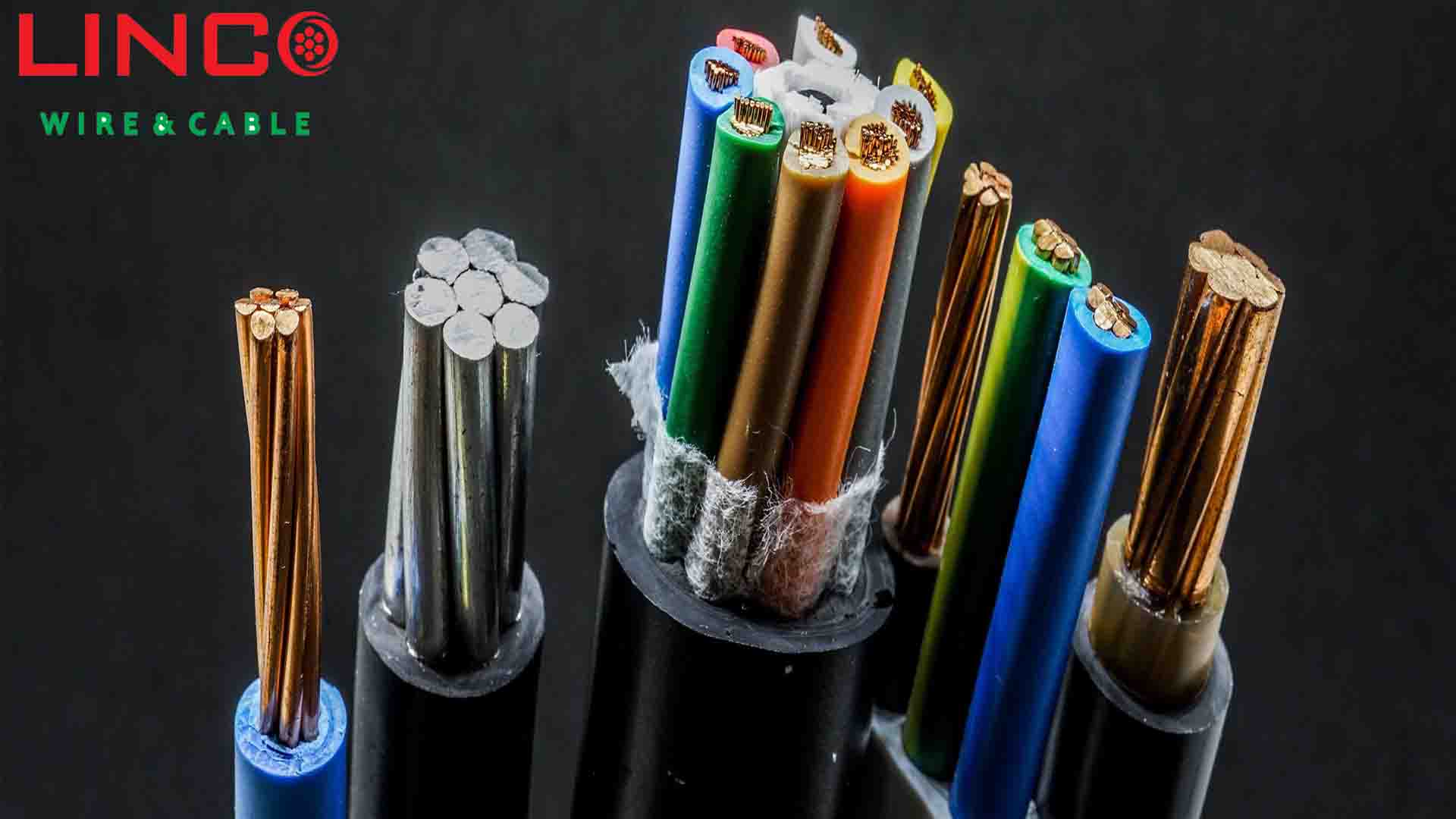

بسیاری از کاربرد های صنعتی نیازمند کابل‌ هایی هستند که در برابر حرکات مداوم مانند ربات‌ها یا خطوط تولید خودکار مقاومت کنند؛ این کابل‌ها به عنوان کابل‌ های با کارایی بالا در خمش‌ های متوالی (High-Flex) شناخته می‌شوند. این کابل‌ها به جای هادی‌ های مسی سخت، از رشته‌ های مسی بسیار ریز و ظریف‌ تری استفاده می‌کنند که به گونه‌ای طراحی شده‌اند که میلیون‌ها سیکل خمش و کشش را بدون شکستگی داخلی یا کاهش عملکرد تحمل کنند. همچنین، در نصب‌های عمودی یا مسیرهای طولانی، کابل باید دارای مقاومت کششی بالایی باشد تا در هنگام نصب، تنش‌های وارده به رشته‌های داخلی آسیب نرساند و عمر مفید کابل تضمین شود.

استاندارد های کابل ‌کشی برای اتوماسیون صنعتی

محیط صنعتی علاوه بر چالش‌های فیزیکی، نیازمندی‌ های سختگیرانه‌ای در خصوص پروتکل‌های شبکه دارد که باید زمان‌بندی دقیق و عملکرد بلادرنگ (Real-Time) سیستم‌های کنترل را تضمین کنند. کابل صنعتی باید برای پشتیبانی از این پروتکل‌های تخصصی بهینه‌سازی شده باشد تا قابلیت اطمینان کل سیستم اتوماسیون حفظ شود.

ایترنت صنعتی (Industrial Ethernet) و پروتکل‌ های Profinet / EtherNet/IP

ایترنت صنعتی نشان‌دهنده تلاش برای تطبیق مزایای سرعت و پهنای باند شبکه اترنت استاندارد با نیازهای قاطع زمان‌بندی و پایداری محیط‌های صنعتی است. پروتکل‌هایی مانند پروفینت (Profinet) و ایترنت آی پی (EtherNet/IP) از ایترنت استاندارد برای انتقال داده‌های کنترل بلادرنگ استفاده می‌کنند. کابل‌های مسی یا فیبر نوری مورد استفاده در این شبکه‌ها باید نه تنها الزامات فیزیکی (مانند شیلدینگ قوی) را برآورده کنند، بلکه دارای خواص الکتریکی دقیق برای حفظ امپدانس ثابت در فرکانس‌های بالا باشند تا از تضعیف سیگنال و ایجاد خطاهای بیت در فرآیندهای حیاتی جلوگیری شود.

کابل ‌های پروفیباس (Profibus) و فیلدباس (Fieldbus) برای کنترل فرآیند

پروتکل‌های قدیمی‌تر مانند پروفیباس (Profibus) و سایر استاندارهای فیلدباس (Fieldbus)، هنوز به طور گسترده برای کنترل فرآیند و ارتباط بین سنسورها، محرک‌ها و کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) استفاده می‌شوند. کابل‌های این شبکه‌ها دارای مشخصات فنی بسیار دقیقی از نظر امپدانس مشخصه و نرخ تضعیف هستند که باید به دقت رعایت شوند. به دلیل ماهیت این پروتکل‌ها که بر ارتباط سریال استوارند، هرگونه تداخل یا ناهماهنگی در امپدانس کابل می‌تواند به از دست رفتن کامل ارتباط بین اجزای کنترل منجر شود، بنابراین انتخاب کابل صنعتی با کیفیت و دقت ساخت بالا در این زمینه حیاتی است.

PoE صنعتی (توان روی اترنت) و چالش ‌های حرارتی کابل

استفاده از توان روی اترنت (PoE) در محیط صنعتی برای تأمین برق دوربین‌های نظارتی، سنسورها و اکسس‌پوینت‌ها در حال افزایش است و این امر نیازمند کابل‌های باکیفیت‌تر و مدیریت حرارتی مناسب‌تر است. سطوح بالاتر PoE (مانند PoE++) گرمای قابل توجهی را در داخل بسته کابل ایجاد می‌کند که اگر کابل دارای روکش نامناسب یا هادی‌های با عیار مس پایین باشد، می‌تواند به آسیب فیزیکی روکش، کاهش سرعت انتقال داده و افزایش نرخ خطا منجر شود. کابل صنعتی مورد تأیید برای PoE باید از مس خالص با گیج مناسب استفاده کند تا مقاومت الکتریکی را به حداقل رسانده و تولید حرارت را کنترل نماید.

بیشتر بدانید: تفاوت کابل برق فشار قوی و ضعیف به زبان ساده

چالش‌ های محیطی و راه‌ حل‌ های عملیاتی در نصب

نصب کابل صنعتی در محیط‌های خشن نیازمند درک عمیق از استانداردهای ایمنی و استفاده از تکنیک‌های محافظتی برای مقابله با شرایط فوق‌العاده دشوار است. چالش‌های محیطی شامل مناطق مستعد انفجار تا شرایط جوی شدید در فضای باز هستند که هرکدام نیازمند راه‌حل‌های کابل‌کشی منحصربه‌فردی می‌باشند.

1. مناطق مستعد انفجار و الزامات ضد انفجار

در صنایعی مانند نفت، گاز، پتروشیمی و معادن، برخی مناطق به دلیل حضور گازها یا گرد و غبارهای قابل اشتعال، به عنوان مناطق مستعد انفجار طبقه‌بندی می‌شوند. کابل‌های مورد استفاده در این مناطق باید با استاندارهای بین‌المللی مانند ATEX در اروپا یا IECEx مطابقت داشته باشند و معمولاً باید از نوع کابل‌های ذاتاً ایمن باشند. این کابل‌ها به گونه‌ای طراحی شده‌اند که حتی در صورت بروز اتصال کوتاه یا خرابی، انرژی الکتریکی کافی برای ایجاد جرقه و شروع انفجار را فراهم نکنند؛ انتخاب روکش و غلاف مناسب برای جلوگیری از نفوذ بخارات قابل اشتعال نیز در این مناطق حیاتی است.

2. نصب کابل صنعتی در فضای باز و در برابر عوامل جوی

نصب کابل صنعتی در فضای باز، کابل را در معرض دماهای بسیار پایین یا بالا، رطوبت دائمی، اشعه فرابنفش و حملات فیزیکی جوندگان قرار می‌دهد. برای مقابله با جوندگان و محافظت مکانیکی قوی، کابل‌های زره‌دار که دارای یک لایه فلزی یا بافت فولادی در زیر روکش بیرونی هستند، یک راه‌حل عملی و مؤثر به شمار می‌آیند و برای دفن مستقیم یا نصب روی پل‌ های کابل در مناطق باز ضروری هستند. علاوه بر این، روکش‌ های پلی‌اتیلن (PE) مقاومت بسیار خوبی در برابر رطوبت و اشعه ماوراء بنفش ارائه می‌دهند و برای نصب در محیط‌ های بیرونی سرد و مرطوب ترجیح داده می‌شوند.

3. [جدول] مقایسه معیارهای فنی کابل‌ های تجاری و صنعتی

برای درک عمیق تفاوت‌های کیفی و فنی، جدول زیر به مقایسه فاکتورهای کلیدی در کابل‌های معمولی و کابل صنعتی می‌پردازد:

ملاحظات فنی در انتخاب و آینده کابل‌ های صنعتی

انتخاب کابل صنعتی باید با نگاهی به هزینه کلی مالکیت و برنامه‌ریزی برای فناوری‌های آینده مانند فیبر نوری انجام شود. تصمیمات امروز در مورد زیرساخت کابل‌کشی، سال‌ها بر عملکرد و قابلیت ارتقاء سیستم‌های کنترلی تأثیر خواهد گذاشت.

· پیوند فیبر نوری با زیرساخت مسی در صنعت

در محیط‌ های صنعتی که تداخل الکترومغناطیسی شدید است و نیاز به انتقال داده در مسافت‌های طولانی (بیش از ۱۰۰ متر) وجود دارد، فیبر نوری یک راه‌حل ایده‌آل است. فیبر نوری به طور کامل در برابر تداخل ای ام آی مصون است و پهنای باند بسیار بالایی را فراهم می‌کند. با این حال، کابل‌های فیبر نوری صنعتی نیازمند روکش‌ های تقویت‌شده با زره یا آرمور برای محافظت فیزیکی بیشتر هستند و از کانکتورهای مستحکم‌تری (مانند M12 یا SC-RJ) استفاده می‌کنند که می‌توانند در برابر گرد و غبار، رطوبت و ارتعاشات مقاومت کنند تا پیوستگی مسیر نوری حفظ گردد.

ارزیابی هزینه کلی مالکیت (TCO) در کابل صنعتی

در محیط‌های صنعتی، هزینه اولیه خرید کابل صنعتی بالاتر از نمونه‌های تجاری است، اما این هزینه در مقایسه با هزینه‌های ناشی از توقف تولید به دلیل خرابی کابل‌های نامناسب، بسیار ناچیز است. در ارزیابی TCO، باید طول عمر کابل، هزینه‌های نصب مجدد و هزینه‌های از دست رفته تولید ناشی از خرابی زیرساخت نیز در نظر گرفته شود.

عوامل مؤثر بر TCO در کابل‌کشی صنعتی:

• کاهش زمان توقف تولید به دلیل دوام بالای کابل در برابر عوامل محیطی.
• کاهش هزینه‌های نگهداری و تعویض مکرر در بازه‌های زمانی کوتاه.
• تضمین پایداری ارتباطات بلادرنگ که در کارخانجات حیاتی است.

چک لیست نهایی برای انتخاب کابل صنعتی:

برای اطمینان از اینکه تمامی جنبه‌های حیاتی برای انتخاب کابل صنعتی در نظر گرفته شده است، باید چک لیست زیر را در فرآیند تهیه و خرید اعمال کرد.

الزامات نهایی انتخاب کابل:

• تأیید کنید که کابل دارای گواهینامه‌های لازم برای مقاومت در برابر روغن و سایش (مانند UL Listed/PUR Approved) است.
• از انطباق سطح شیلدینگ کابل (SFTP) با شدت نویز محیط (مثلاً نزدیکی به درایوهای فرکانس متغیر) اطمینان حاصل نمایید.

کلام پایانی

کابل صنعتی یک جزء حیاتی و استراتژیک برای هر سیستم اتوماسیون یا زیرساخت شبکه در محیط‌های خشن است. انتخاب درست کابل بر اساس الزامات محیطی (دما، مواد شیمیایی، رطوبت)، مقاومت فیزیکی (سایش، خمش) و پشتیبانی صحیح از پروتکل شبکه (Profinet، PoE) تضمین‌کننده پایداری سیستم‌های کنترل و تولید است. سرمایه‌گذاری در کابل‌های با کیفیت صنعتی، یک تصمیم مبتنی بر پایداری بلندمدت است که از شبکه‌های حیاتی در برابر عوامل مخرب محافظت کرده و از ضررهای هنگفت ناشی از توقف تولید جلوگیری می‌کند.

سوالات متداول

۱. کابل‌ های PUR و PVC چه تفاوت‌هایی در محیط صنعتی دارند؟

کابل‌ های پی وی سی (PVC) یا پلی وینیل کلراید، رایج‌ترین روکش برای کابل‌های تجاری هستند که ارزان، انعطاف‌پذیر و مقاوم در برابر شعله هستند اما مقاومت شیمیایی ضعیفی در برابر روغن، مواد ساینده و حلال‌ های صنعتی دارند. کابل‌ های پی یو آر (PUR) یا پلی‌اورتان، مقاومت مکانیکی و شیمیایی بسیار بالاتری دارند، به ویژه در برابر روغن‌های هیدرولیک و سایش مداوم؛ بنابراین، پی یو آر برای کاربردهای رباتیک و محیط‌های کارگاهی که در معرض مواد شیمیایی هستند، بهترین انتخاب است.

۲. چگونه می‌توان کابل‌ های صنعتی را در برابر جوندگان محافظت کرد؟

جوندگان یکی از عوامل اصلی خرابی کابل‌ها در فضای باز و زیرزمین‌ها هستند. مؤثرترین راه برای محافظت از کابل‌ها، استفاده از کابل‌های زره‌دار (Armored Cables) است که دارای یک لایه محافظ سخت (معمولاً فولادی یا فلزی) هستند. علاوه بر این، نصب کابل‌ها در داخل داکت‌ها یا لوله‌های محافظ با پوشش‌های ضدجونده و حفظ فاصله از مسیرهای حرکت جوندگان، می‌تواند به میزان قابل توجهی خطر آسیب را کاهش دهد.

۳. آیا می‌توان از کابل Cat6A شیلد دار تجاری در یک محیط صنعتی استفاده کرد؟

در برخی موارد محدود و کنترل‌شده با نویز کم، می‌توان از کابل Cat6A شیلددار تجاری استفاده کرد، اما این کار به شدت توصیه نمی‌شود. کابل Cat6A تجاری دارای روکش PVC است که در برابر روغن، حرارت بالا و سایش مقاوم نیست. علاوه بر این، شیلدینگ آن ممکن است برای مقابله با نویز الکترومغناطیسی شدید ناشی از موتور های صنعتی کافی نباشد. برای تضمین پایداری و طول عمر، بهتر است از کابل ‌های Cat6A با درجه صنعتی استفاده شود که دارای روکش PUR/TPE و شیلدینگ تقویت شده هستند.
