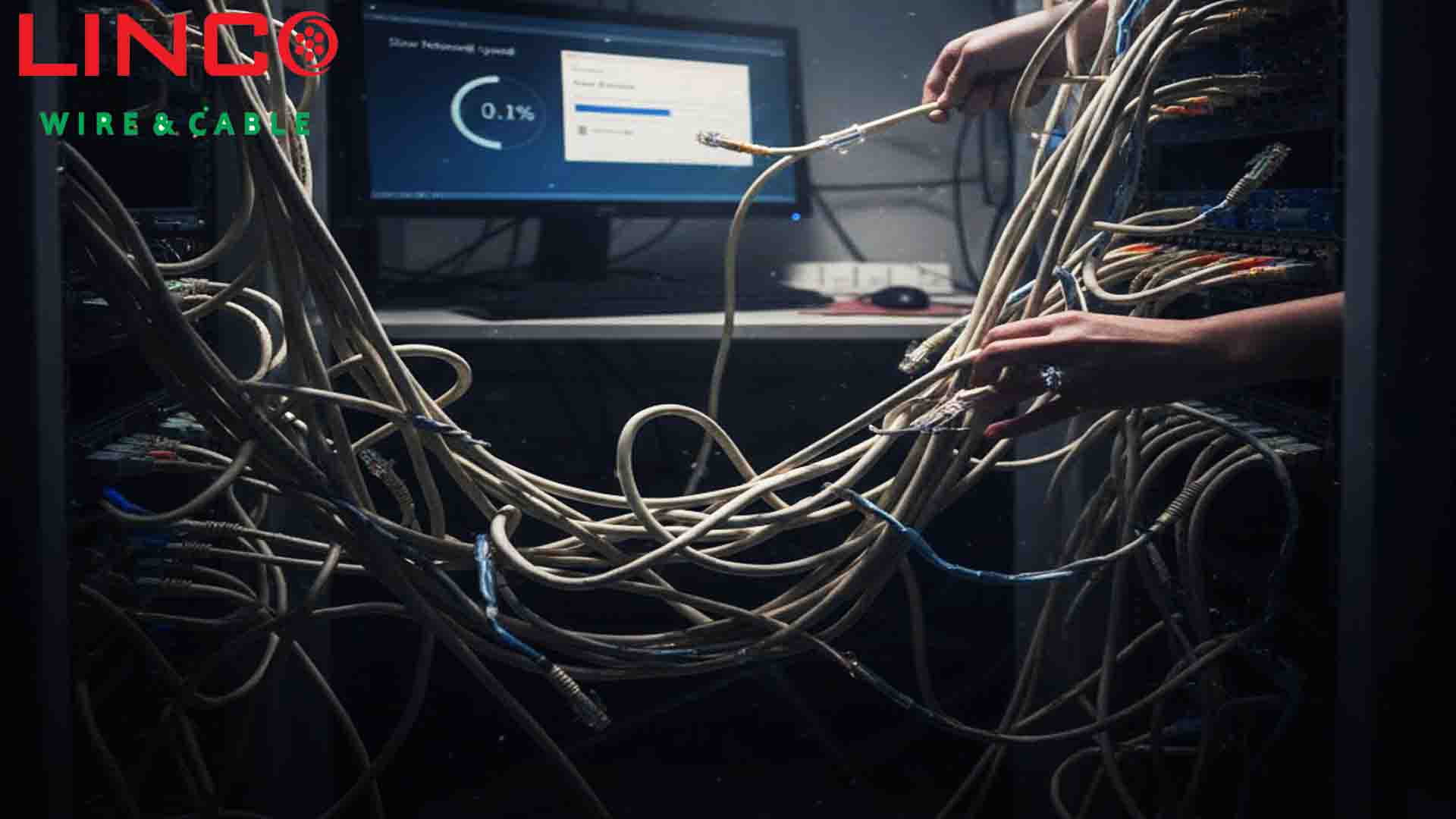

کندی شبکه مشکلی رایج است که اغلب کاربران و متخصصان، دلایل آن را در سطح نرم‌افزار، تنظیمات نادرست روتر یا حجم بالای ترافیک جستجو می‌کنند. با این حال، پنهان ‌ترین و در عین حال پایدارترین علت این مشکل، در لایه فیزیکی و زیرساخت کابل کشی غیراصولی نهفته است. کابل کشی غیراصولی به مجموعه‌ای از اشتباهات نصب اطلاق می‌شود که برخلاف اصول فیزیک انتقال داده عمل کرده و منجر به تضعیف سیگنال، افزایش خطاها و در نهایت، کاهش شدید سرعت می‌شود. این مشکلات فیزیکی به ندرت با ابزار های نرم‌افزاری تشخیص داده می‌شوند و برای رفع آن‌ها، نیاز به دانش تخصصی در مورد استاندارد های سیم‌کشی ساختاریافته است. درک این دلایل پنهان، کلید اصلی برای طراحی و نگهداری یک شبکه با کارایی حداکثری است، با ما همراه باشید.

نقض اصول فیزیک کابل – آسیب ‌های پنهان نصب

زیر ساخت کابل کشی از قوانین سخت فیزیکی پیروی می‌کند. هرگونه انحراف از این قوانین در هنگام نصب، یک آسیب پنهان به حساب می‌آید که سیگنال داده را تضعیف کرده و موجب کندی مزمن شبکه می‌شود.

· نقض شعاع خمش کابل، قاتل اصلی یکپارچگی سیگنال

شعاع خمش کابل عبارت است از حداقل شعاعی که می‌توان یک کابل را بدون آسیب رساندن به خصوصیات الکتریکی یا فیزیکی آن خم کرد. کابل‌ های شبکه مسی، در صورت خم شدن بیش از حد مجاز، دچار تغییر شکل فیزیکی در هسته و روکش می‌شوند. این تغییر شکل باعث می‌شود فاصله زوج سیم‌ های بهم تابیده شده از حالت استاندارد خارج شود و در نتیجه، امپدانس  کابل به شدت تغییر کند. تغییر امپدانس منجر به بازتاب سیگنال به منبع می‌شود و دستگاه‌ها برای جبران داده‌ های از دست رفته، مجبور به ارسال مجدد پکت‌ها (بسته‌ها) شده که نتیجه نهایی آن افزایش تأخیر  و کندی مشهود در کل شبکه است.

· تأثیر طول کابل غیر مجاز بر میزان افت سیگنال

هر کابل شبکه مسی بر اساس رده خود، دارای محدودیت طول مشخصی است (معمولاً ۱۰۰ متر برای کانال لینک کامل). سیگنال الکتریکی در طول کابل، انرژی خود را از دست می‌دهد که به این پدیده افت گفته می‌شود. افزایش طول کابل بیش از حد مجاز باعث می‌شود که سیگنال در انتهای مسیر به اندازه‌ای ضعیف شود که گیرنده نتواند داده‌ها را به درستی تشخیص دهد. این امر منجر به افزایش نرخ خطای بیت شده و شبکه برای تصحیح این خطاها زمان زیادی را صرف می‌کند. این تضعیف سیگنال و افزایش خطاها، خود را به شکل کندی شبکه و کاهش سرعت واقعی نشان می‌دهد، حتی اگر تجهیزات فعال شبکه پرسرعت باشند.

· تخریب زوج‌ های بهم تابیده در زمان سوکت زنی

کابل‌های شبکه از چهار جفت سیم تشکیل شده‌اند که هر جفت با نرخ خاصی به دور هم تابیده شده‌اند تا پدیده تداخل  را به حداقل برسانند. در هنگام نصب سوکت یا کیستون، تکنسین مجاز است تنها مقدار بسیار کمی از این پیچش را باز کند. اگر این پیچش بیش از حد مجاز (معمولاً بیش از نیم اینچ) باز شود، مکانیسم لغو تداخل بین زوج سیم‌ها از بین می‌رود. تخریب این زوج‌های بهم تابیده، باعث افزایش شدید تداخل سیگنال شده و کیفیت داده‌های ارسالی را به شدت کاهش می‌دهد و مانند یک عامل پنهان، سرعت واقعی شبکه را از بین می‌برد.

بیشتر بدانید: کابل شیلد دار چیست؟

نویز و تداخلات - قاتلان خاموش در مسیر انتقال داده

تداخلات الکترومغناطیسی و نویز های محیطی، سیگنال‌ های ناخواسته و مزاحمی هستند که بر روی سیگنال‌های داده سوار شده و موجب تخریب اطلاعات می‌شوند. این عوامل پنهان، غالباً به دلیل عدم رعایت اصول جداسازی در کابل کشی ایجاد می‌شوند.

1. پدیده تداخل و چگونگی کاهش سرعت شبکه

تداخل یک پدیده الکتریکی است که در آن، سیگنال در حال عبور از یک زوج سیم، بر روی زوج سیم‌های مجاور خود در همان کابل یا کابل‌ های اطراف اثر گذاشته و نویز ایجاد می‌کند. این پدیده به خصوص در فرکانس‌ های بالا تشدید می‌شود و سیگنال داده را مخدوش می‌کند. زمانی که سیگنال مخدوش می‌شود، تجهیزات شبکه به آن به چشم یک خطای انتقال نگاه کرده و درخواست ارسال مجدد پکت را می‌دهند. این چرخه ارسال مجدد، به طور مداوم ظرفیت واقعی شبکه را اشغال کرده، تأخیر را بالا برده و در نهایت، به شکل کندی شبکه برای کاربر نهایی ظاهر می‌شود.

2. تأثیر مجاورت با کابل‌ های برق و منابع الکترومغناطیسی

یکی از رایج ‌ترین اشتباهات در کابل کشی غیراصولی، عبور دادن کابل‌های شبکه (داده) در مجاورت یا موازی با کابل‌های برق فشار قوی، موتورها، یا ترانسفورماتورها است. جریان متناوب برق، یک میدان الکترومغناطیسی قوی ایجاد می‌کند که به کابل‌ های شبکه منتقل شده و نویز ایجاد می‌کند. این القای ناخواسته، می‌تواند یک سیگنال قوی را به یک سیگنال ضعیف و غیرقابل استفاده تبدیل کند. برای جلوگیری از این مشکل، استانداردها همیشه بر جداسازی فیزیکی مسیر کابل‌ های داده از کابل‌ های برق تأکید می‌کنند تا میدان‌های مغناطیسی مزاحم بر سیگنال داده تأثیر نگذارند.

3. اهمیت اجرای صحیح اتصال به زمین در کابل‌ های دارای شیلد

کابل‌های شبکه شیلد دار (مانند FTP یا SFTP) دارای یک یا چند لایه محافظ فلزی هستند که برای دفع تداخلات الکترومغناطیسی طراحی شده‌اند. اما عملکرد صحیح این شیلد، کاملاً وابسته به اتصال به زمین صحیح آن است. اگر شیلد کابل به درستی به زمین متصل نشود، به جای دفع نویز، خود به یک آنتن بزرگ تبدیل شده و تمامی نویزهای محیطی را جذب کرده و به هسته کابل منتقل می‌کند. کابل شیلد داری که اتصال به زمین ندارد، می‌تواند عملکردی به مراتب بدتر از یک کابل بدون شیلد (UTP) داشته باشد و یکی از پنهان ‌ترین دلایل کندی شبکه در محیط‌ های صنعتی است.

کیفیت تجهیزات پسیو - هزینه پنهان قطعات ارزان

بسیاری از مدیران پروژه تصور می‌کنند که صرفاً کیفیت کابل مهم است، اما استفاده از تجهیزات پسیو (مانند پچ پنل، کیستون و پچ کورد) با کیفیت پایین، مانند یک گردنه بطری، کل سرعت شبکه را محدود می‌کند و موجب کندی می‌شود.

· هادی آلومینیوم با روکش مس (یک فاجعه پنهان در کابل ‌ها)

در بازار، کابل‌ های ارزان قیمتی با هادی آلومینیوم با روکش مس (CCA) به فروش می‌رسند. آلومینیوم دارای مقاومت الکتریکی بسیار بالاتری نسبت به مس خالص است. استفاده از این کابل‌ ها باعث افزایش شدید افت سیگنال و تولید حرارت زیاد در کابل می‌شود، به خصوص در زمان استفاده از فناوری انتقال برق روی شبکه (PoE). مقاومت بالا، توان را به سرعت در طول مسیر از بین می‌برد و در نتیجه، داده‌ها با سرعت پایین‌تر و خطاهای بیشتر منتقل می‌شوند. این کابل‌ها در درازمدت می‌توانند باعث آسیب حرارتی به پورت‌های گران قیمت تجهیزات فعال مانند سوئیچ‌ها شوند.

· نقش پچ پنل، کیستون و پچ کورد در افزایش بازتاب سیگنال

هر نقطه اتصال در مسیر کابل (پچ پنل، کیستون، سوکت) باید دارای امپدانس الکتریکی دقیقاً منطبق با کابل باشد (معمولاً ۱۰۰ اهم). تجهیزات پسیو ارزان قیمت و بی‌کیفیت، به دلیل ساختار ضعیف یا عدم دقت در فرآیند تولید، باعث عدم تطابق امپدانس در نقطه اتصال می‌شوند. این عدم تطابق، باعث می‌شود که بخشی از سیگنال به جای عبور، به سمت منبع بازتاب پیدا کند. این پدیده، «افت بازگشت» نامیده می‌شود و دقیقاً مانند تداخل، پهنای باند مؤثر شبکه را کاهش داده و موجب کندی شدید و ناپایدار شبکه می‌شود.

· اهمیت انتخاب روکش استاندارد در دوام طولانی مدت کابل

روکش کابل (مانند LSZH یا PVC) تنها یک لایه محافظ فیزیکی نیست، بلکه یک عامل کلیدی در حفظ سلامت الکتریکی کابل در طول زمان است. روکش‌های غیراستاندارد به خصوص در برابر عوامل محیطی مانند اشعه فرابنفش، مواد شیمیایی یا تغییرات دمایی حساس هستند. با فرسودگی روکش، مواد شیمیایی آن می‌توانند با هادی‌های داخلی واکنش دهند یا رطوبت به داخل نفوذ کند که به مرور زمان خواص الکتریکی کابل را تخریب کرده و به تدریج منجر به کندی شبکه در کل زیرساخت می‌شود.

استانداردها و پروتکل‌ها - کابل کشی ساختاریافته

تنها راه تضمین کیفیت و سرعت شبکه، پیروی دقیق از اصول «کابل کشی ساختاریافته» است. این اصول مجموعه‌ای از قواعد ثابت شده هستند که هدف آن‌ها، حذف خطا های فیزیکی و ایجاد یک زیرساخت مقیاس‌پذیر و پایدار است.

1. رعایت کامل استاندارد سوکت زنی T568A یا T568B و پرهیز از ترکیب آنها

استانداردهای تی ۵۶۸ ای (T568A) و تی ۵۶۸ بی (T568B) دو روش رسمی برای اتصال هشت سیم داخلی کابل شبکه به سوکت یا کیستون هستند. این استانداردها تعیین می‌کنند که کدام زوج سیم به کدام پین متصل شود تا تداخلات به حداقل برسند. مهم‌ترین قانون این است که در کل شبکه، باید فقط از یکی از این استانداردها استفاده شود. استفاده از یک استاندارد در یک طرف کابل و استاندارد دیگر در طرف مقابل، یا ترکیبی از آن‌ها در پچ پنل، باعث ایجاد خطای «جفت‌ های تفکیک شده» شده که تداخل را تا حد بسیار زیادی افزایش داده و کندی شبکه را اجتناب‌ناپذیر می‌کند.

2. اهمیت جداسازی مسیر های کابل کشی شبکه و برق در ترانکینگ

یکی از مهم‌ترین اصول کابل کشی ساختاریافته، رعایت کلاس‌های جداسازی بین کابل‌های داده و کابل‌های برق است. این جداسازی باید در تمام مسیر، از سینی کابل در اتاق سرور تا داکت‌ها و ترانکینگ‌های داخل ساختمان حفظ شود.

• در مسیرهای موازی: کابل‌ های شبکه و برق باید حداقل فاصله استاندارد (معمولاً چند ده سانتی‌متر) را از یکدیگر حفظ کنند یا در ترانکینگ ‌های دارای محفظه مجزا قرار گیرند.
• در محل‌های تقاطع: اگر کابل داده و برق مجبور به تقاطع هستند، باید به صورت عمودی (زاویه ۹۰ درجه) از روی یکدیگر عبور کنند تا میدان مغناطیسی کمترین تأثیر را بگذارد.

3. نقش داکت کشی و ترانکینگ در حفظ سلامت فیزیکی کابل

داکت‌ها و ترانکینگ‌ها صرفاً برای زیبایی و مدیریت کابل نیستند، بلکه ابزارهای حفاظتی حیاتی هستند. استفاده از سیستم‌ های مدیریت کابل مناسب، از وارد شدن فشار مکانیکی بر روی کابل‌ها، خم‌شدگی‌ های ناخواسته و آسیب فیزیکی در طول زمان جلوگیری می‌کند. همچنین، این سیستم‌ها از کابل‌ها در برابر گرد و غبار و رطوبت محافظت کرده و از تداخل کابل‌ها در یکدیگر که موجب افزایش تداخل می‌شود، جلوگیری می‌کند.

عیب‌ یابی تخصصی: ابزارهای حرفه‌ ای برای شناسایی خطا های فیزیکی

از آنجایی که دلایل اصلی کندی شبکه در لایه فیزیکی پنهان است، تشخیص آن‌ها نیازمند ابزارهای تست تخصصی است که بتوانند پارامترهای الکتریکی کابل را اندازه‌گیری و گواهی کنند.

تست پارامتر های فنی کابل با تستر‌ های پیشرفته

تستر های حرفه‌ای کابل ابزاری هستند که می‌توانند کیفیت فیزیکی کابل را با دقت بالا اندازه بگیرند. این تسترها پارامتر هایی را بررسی می‌کنند که مستقیماً بر سرعت و کیفیت داده تأثیر می‌گذارند:

• اندازه‌گیری تداخل نزدیک سر برای بررسی کیفیت سوکت‌زنی و نصب.
• بررسی افت بازگشت برای شناسایی عدم تطابق امپدانس در نقاط اتصال.
• تأیید طول کابل و یافتن محل دقیق قطعی، اتصال ناقص یا آسیب فیزیکی.

این تست‌ها نتایج را به صورت نمودار نمایش داده و مشخص می‌کنند که آیا کابل استاندارد انتقال داده را برآورده می‌کند یا خیر.

چگونگی خواندن نتایج تست و تفسیر خطا های فیزیکی

یک متخصص شبکه باید بتواند نمودارهای تستر کابل را تفسیر کند. به عنوان مثال، اگر نمودار افت بازگشت در یک نقطه خاص اوج بگیرد، نشان‌دهنده یک مشکل فیزیکی در آن نقطه است که می‌تواند یک سوکت‌زنی بد، یک خم‌شدگی بیش از حد یا یک کیستون بی‌کیفیت باشد. این تسترها می‌توانند فاصله دقیق این نقاط مشکل‌ دار را به متر نشان دهند و به تیم فنی کمک کنند تا بدون حدس و گمان، اقدام به رفع عیب کنند.

خطای فیزیکی در مقابل علامت نرم‌ ئافزاری آن

در بسیاری از موارد، کندی شبکه که کاربران گزارش می‌دهند، صرفاً نتیجه یک خطای فیزیکی پنهان است که خود را در سطح نرم‌افزار نشان می‌دهد:

سوالات رایج

آیا طول عمر کابل بر کندی تأثیر دارد و چه زمانی باید کابل‌ها را تعویض کرد؟

بله، طول عمر و کیفیت اولیه کابل مستقیماً بر کندی تأثیرگذار است. کابل‌های قدیمی، به خصوص اگر در معرض تغییرات دمایی شدید یا رطوبت قرار گرفته باشند، ممکن است دچار تغییر خواص دی‌الکتریک روکش شوند که این امر بر سرعت سیگنال و امپدانس کابل تأثیر می‌گذارد. تعویض کابل زمانی ضروری است که تستر های تخصصی نشان دهند که کابل دیگر قادر به پشتیبانی از استانداردهای انتقال داده مورد نیاز (مانند رده ۶) نیست یا میزان خطاهای اندازه‌گیری شده از حد مجاز فراتر رود و راهکار دیگری برای رفع مشکل وجود نداشته باشد.

کابل کشی فیبر نوری چه مزایایی برای رفع کندی شبکه دارد؟

کابل کشی فیبر نوری یک راه‌حل بنیادین برای رفع کندی‌های ناشی از زیرساخت مسی است. فیبر نوری به جای پالس‌های الکتریکی، نور را انتقال می‌دهد و به همین دلیل:

1. به طور کامل در برابر تداخلات الکترومغناطیسی (EMI) مصون است.
2. محدودیت‌های طولی کابل‌های مسی را ندارد و می‌تواند داده‌ها را در فواصل بسیار طولانی با کمترین افت منتقل کند.
3. پهنای باند بسیار بالاتری را پشتیبانی می‌کند.

استفاده از فیبر نوری در ستون فقرات شبکه، کلیه مشکلات ناشی از نویز و محدودیت‌های فیزیکی کابل مسی را حذف می‌کند.

برنامه‌ ریزی برای ظرفیت آینده و جلوگیری از تراکم کابل‌ها

برای جلوگیری از کندی شبکه در آینده، متخصصان باید همیشه ظرفیت رشد شبکه را در نظر بگیرند. تراکم بیش از حد کابل‌ها در داکت یا ترانکینگ، نه تنها باعث افزایش دما می‌شود، بلکه مدیریت کابل را غیرممکن کرده و خطر آسیب فیزیکی به کابل‌ها را افزایش می‌دهد.

• استفاده از داکت‌ها یا ترانکینگ‌ های بزرگتر از نیاز فعلی برای فراهم کردن فضای کافی برای تهویه و افزودن کابل‌های آینده.
• اجرای سیستم لیبل‌گذاری دقیق و مستندسازی برای کاهش خطا های انسانی و سرعت بخشیدن به فرآیند عیب‌یابی.
