در دنیای پیچیده پروژه ‌های الکتریکی، جایی که ایمنی، کارایی و دوام سیستم ‌ها از اولویت‌ های اصلی به شمار می‌روند، تفاوت سیم افشان و سیم مفتولی به عنوان یکی از تصمیم‌گیریی ‌های حیاتی ظاهر می‌شود. این دو نوع سیم، که هر دو از مواد رسانایی مانند مس یا آلومینیوم ساخته شده‌اند، بر پایه اصول مهندسی الکتریکی طراحی شده‌اند تا نیاز های متنوعی از سیم‌کشی‌های خانگی ساده تا شبکه ‌های صنعتی پیچیده را برآورده کنند. سیم افشان با ساختار چندرشته‌ای خود، انعطاف‌پذیری را اولویت می‌دهد، در حالی که سیم مفتولی بر استحکام و مقاومت مکانیکی تمرکز دارد. اگر به دنبال مقایسه سیم افشان و مفتولی هستید تا بتوانید برای پروژه خانگی، صنعتی یا تجاری خود بهترین گزینه را انتخاب کنید، این مقاله جامع نه تنها تفاوت‌ های ساختاری و عملکردی را به تفصیل بررسی می‌کند، بلکه کاربرد های عملی، مزایا، معایب، نکات انتخاب و حتی استانداردهای بین‌المللی را پوشش می‌دهد. با تکیه بر استانداردهای الکتریکی ایران مانند ISIRI و تجربیات عملی مهندسان، این محتوا به شما کمک می‌کند تا از اشتباهات رایج جلوگیری کنید، سیستم الکتریکی ایمن‌تری طراحی نمایید و در بلندمدت هزینه ‌های نگهداری را کاهش دهید. همراه ما باشید تا تفاوت سیم افشان و مفتولی را لایه به لایه کاوش کنیم و به درک عمیق‌تری از نقش آن‌ها در دنیای برق برسیم.

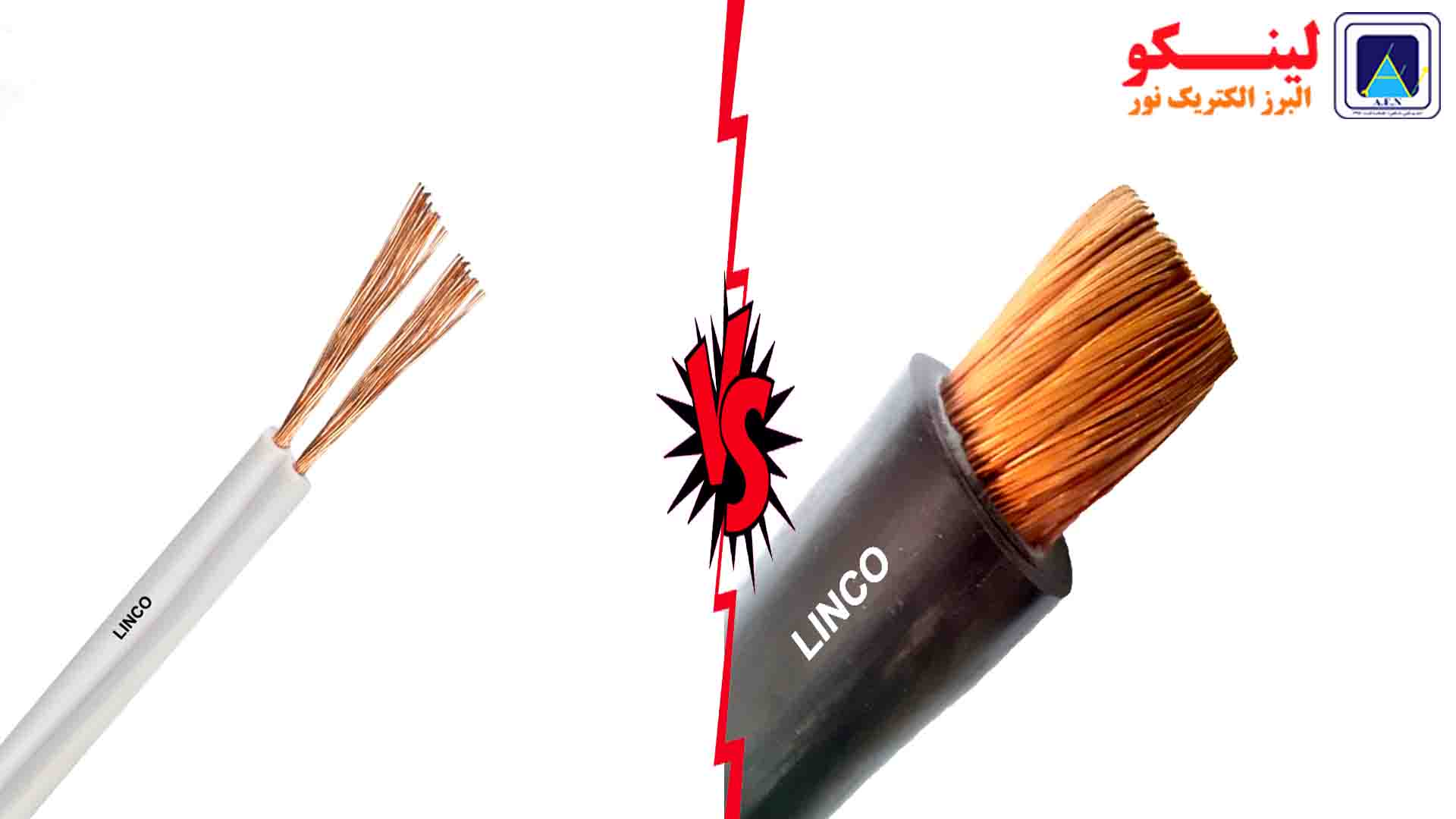

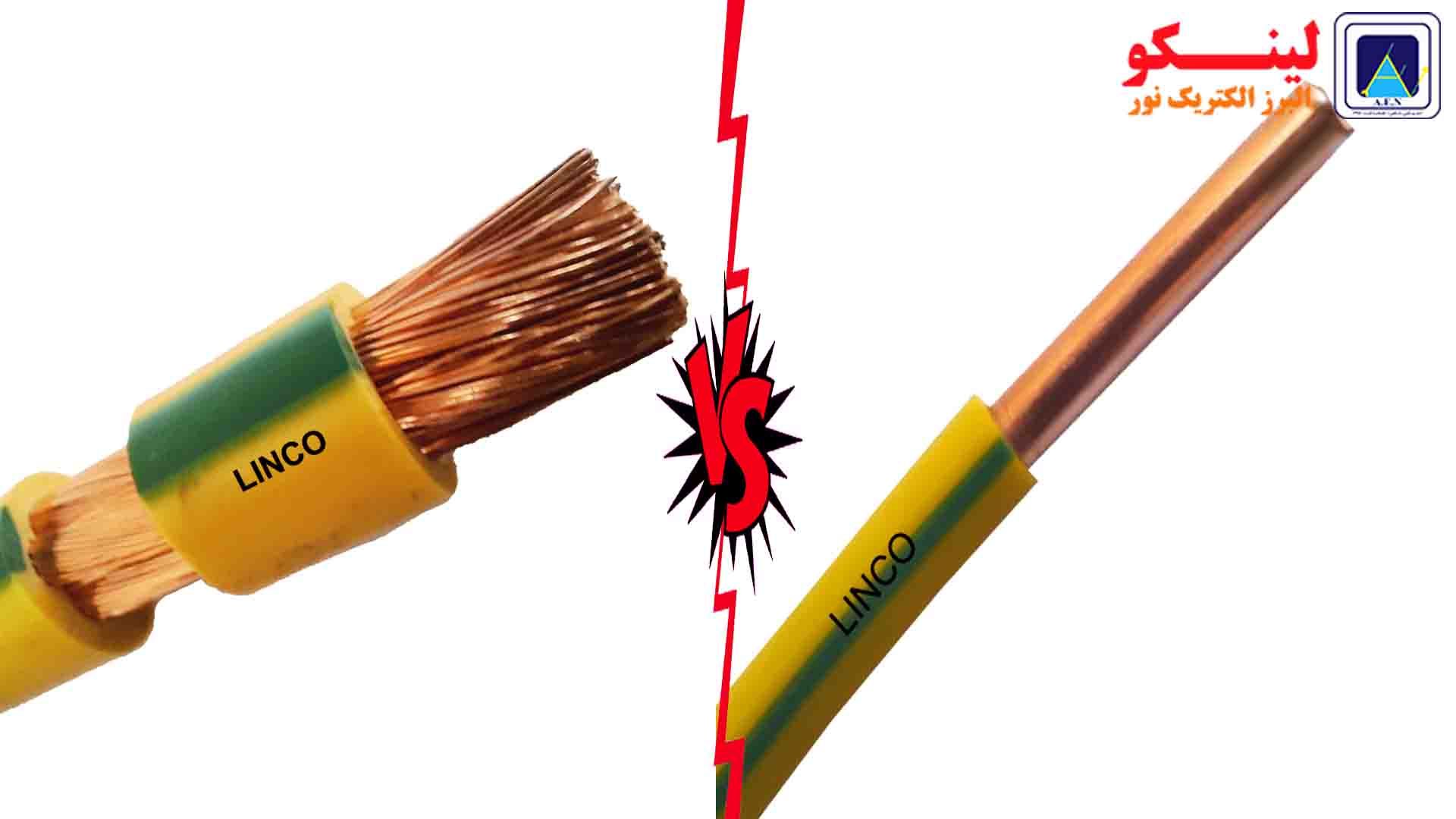

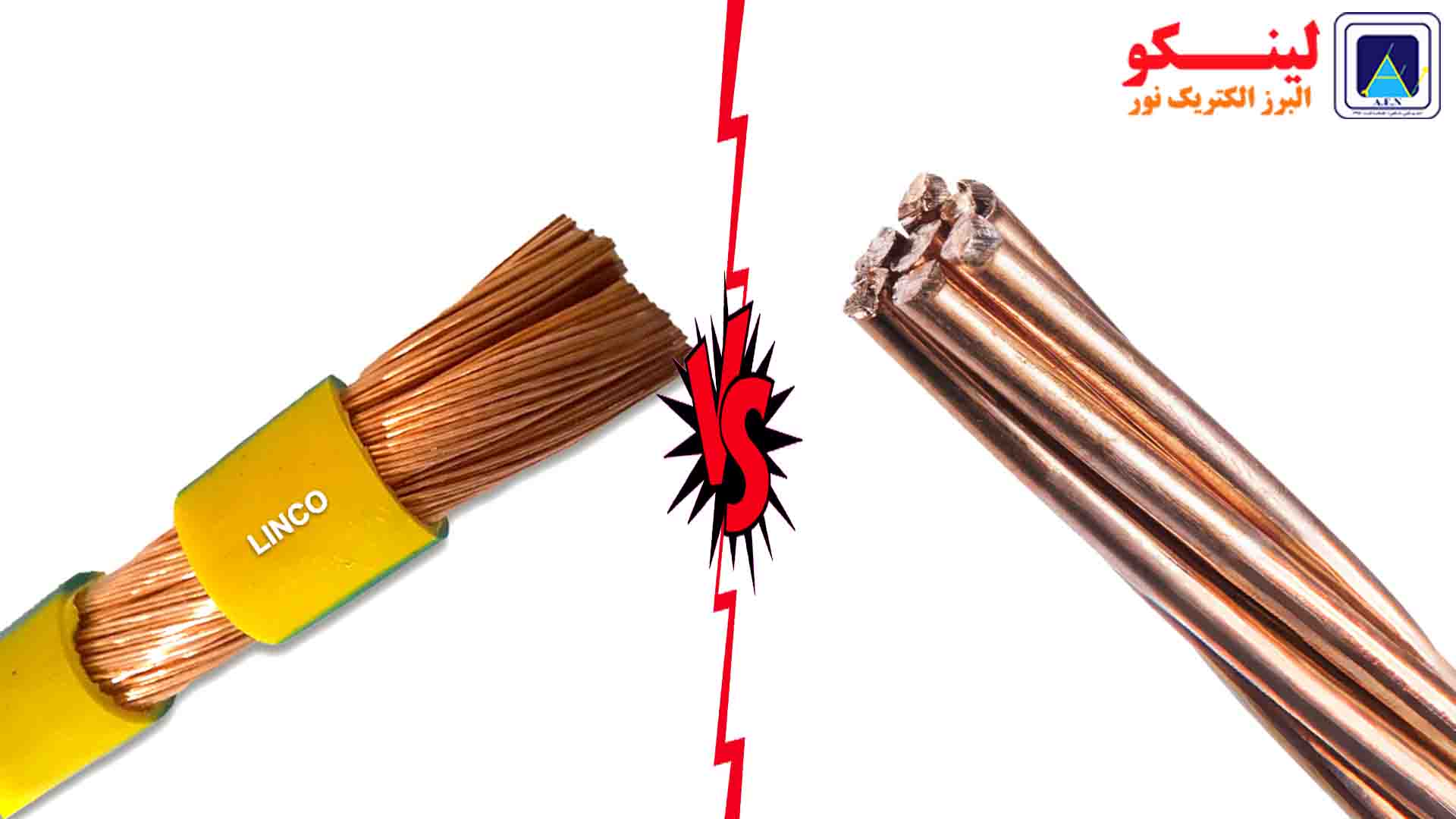

تفاوت ‌های اصلی سیم افشان و سیم مفتولی

تفاوت سیم افشان و سیم مفتولی عمدتاً ریشه در طراحی مهندسی و مواد تشکیل‌دهنده آن‌ها دارد، که این امر نه تنها بر نحوه تولید تأثیر می‌گذارد، بلکه عملکرد کلی سیم را در شرایط واقعی محیطی و عملیاتی تعیین می‌کند. این تفاوت‌ها، که بر اساس اصول فیزیکی مانند توزیع تنش و هدایت الکتریکی بنا شده‌اند، می‌توانند عمر سیستم الکتریکی را از چند سال به دهه‌ها افزایش دهند یا برعکس، منجر به خرابی‌ های پرهزینه شوند. انتخاب درست بر پایه این تفاوت‌ها، نه تنها کارایی را بهینه می‌کند، بلکه با کاهش ریسک‌های ایمنی مانند اتصال کوتاه یا آتش‌سوزی، ارزش افزوده‌ای برای پروژه‌ های شما ایجاد می‌نماید، با ما همراه باشید.

1. ساختار و جنس سیم‌ ها

سیم افشان از مجموعه‌ای از رشته‌ های نازک مسی یا آلومینیومی (معمولاً ۷ تا ۵۰ رشته با قطر ۰.۱ تا ۰.۵ میلی‌متر) تشکیل شده که به صورت مارپیچ و تابیده‌شده به یکدیگر متصل می‌شوند، فرآیندی که شبیه به بافتن طناب است و توزیع یکنواخت تنش را تضمین می‌کند. این ساختار چندرشته‌ای، سیم افشان را به گزینه‌ای ایده‌آل برای محیط ‌های پویا و متحرک تبدیل می‌کند، جایی که ارتعاشات مداوم یا تغییرات جهت وجود دارد. جنس اصلی، اغلب مس با خلوص بالا (۹۹.۹%) همراه با عایق PVC یا XLPE است که مقاومت الکتریکی پایینی (کمتر از ۰.۰۱ اهم بر متر) ارائه می‌دهد و جریان را بدون افت حرارتی قابل توجهی منتقل می‌کند. این ویژگی، تفاوت کلیدی سیم افشان و مفتولی را برجسته می‌کند، زیرا انعطاف‌پذیری بالا اجازه می‌دهد سیم در فضاهای تنگ و پیچیده مانند دیوارهای داخلی ساختمان یا دستگاه‌های الکترونیکی بدون ایجاد ترک یا شکستگی استفاده شود، و در نتیجه، نصب را ایمن‌تر و سریع‌تر می‌سازد.

در مقابل، سیم مفتولی از یک هادی ضخیم و یکپارچه مسی یا آلومینیومی (با قطر ۱ تا ۱۰ میلی‌متر) ساخته می‌شود که بدون هیچ تابشی، به صورت فشرده و صاف تولید می‌گردد، فرآیندی که استحکام آن را شبیه به میله‌های فلزی می‌کند. این طراحی، استحکام مکانیکی بالاتری (تا ۵۰۰ نیوتن بر میلی‌متر مربع) به سیم مفتولی می‌بخشد و آن را برای کاربردهای ثابت و پربار مانند ستون‌های توزیع برق مناسب می‌سازد، جایی که پایداری در برابر وزن یا کشش‌های خارجی حیاتی است. مقایسه سیم افشان و مفتولی در ساختار نشان می‌دهد که سیم مفتولی کمتر مستعد شکستگی در برابر تنش‌های مداوم است، اما انعطاف کمتری دارد و ممکن است در مسیر های منحنی نیاز به اتصالات اضافی داشته باشد، که این امر در طراحی سیستم‌های الکتریکی باید مد نظر قرار گیرد.

2. انعطاف‌ پذیری و قابلیت نصب

انعطاف‌ پذیری، به عنوان یکی از بارزترین تفاوت ‌های سیم افشان و سیم مفتولی، مستقیماً بر فرآیند نصب و نگهداری تأثیر می‌گذارد و می‌تواند زمان پروژه را تا ۴۰% کاهش دهد یا افزایش دهد. سیم افشان با قابلیت خم شدن در زوایای تند (تا شعاع خم ۵-۱۰ برابر قطر سیم، بر اساس استاندارد IEC 60332)، برای نصب در لوله ‌های باریک، کانال‌ های نامنظم یا مسیرهای پرپیچ ‌وخم مانند کف‌پوش‌های ساختمانی یا داخل مبلمان الکترونیکی عالی عمل می‌کند. این ویژگی، که از توزیع تنش در رشته‌های متعدد ناشی می‌شود، نصب را سریع‌تر و ایمن‌تر می‌سازد، به ویژه در پروژه‌های DIY خانگی جایی که ابزارهای حرفه‌ای محدود هستند، و در عین حال خطر آسیب به عایق را به حداقل می‌رساند.

سیم مفتولی، به دلیل سفتی بیشتر و مدول الاستیسیته بالاتر (حدود ۱۲۰ گیگاپاسکال)، انعطاف‌ پذیری محدودی دارد و برای مسیرهای مستقیم و ثابت مانند سقف ‌های صنعتی یا تابلو های توزیع ایده‌آل است، جایی که ثبات موقعیت سیم حیاتی است. در مقایسه سیم افشان و مفتولی، نوع مفتولی زمان نصب کمتری در محیط‌ های صنعتی نیاز دارد، زیرا نیاز به فیکساتورهای کمتری دارد، اما در فضاهای پیچیده چالش‌برانگیز است و ممکن است به ابزارهای خم‌کاری هیدرولیکی وابسته باشد. برای بهینه‌سازی، همیشه از ابزارهای خم‌کاری مناسب استفاده کنید و مسیرهای سیم را پیش از اجرا نقشه ‌برداری نمایید تا از هدررفت مواد جلوگیری شود.

3. مقاومت در برابر کشش، فشار و عوامل محیطی

مقاومت سیم ‌ها در برابر نیرو های خارجی و شرایط محیطی، یکی از جنبه ‌های حیاتی تفاوت سیم افشان و مفتولی است که بر دوام بلندمدت سیستم تأثیر مستقیم دارد. سیم افشان در برابر ارتعاشات و کشش‌های متناوب (تا ۱۰۰ نیوتن) مقاوم است، زیرا رشته‌ها تنش را توزیع می‌کنند، اما تحت فشار شدید (مانند فشرده‌ سازی در لوله‌ های تنگ) ممکن است رشته‌ها جابجا شوند و منجر به افزایش مقاومت الکتریکی شوند. این سیم برای جریان‌های متوسط (تا ۱۰۰ آمپر) مناسب است، اما در شرایط دمایی بالا (بالای ۷۰ درجه سانتی‌گراد) یا رطوبت شدید، نیاز به عایق اضافی مانند سیلیکون دارد تا از اکسیداسیون جلوگیری شود، و در نتیجه، عمر مفید آن را تا ۲۵ سال حفظ کند.

سیم مفتولی با مقاومت کششی بالاتر (تا ۲۰۰% بیشتر از افشان، معادل ۳۰۰ نیوتن بر میلی‌متر مربع)، برای بارهای سنگین و محیط ‌های مرطوب یا داغ برتری دارد، زیرا ساختار یکپارچه آن از تغییر شکل جلوگیری می‌کند. تفاوت سیم افشان و مفتولی در مقاومت محیطی، سیم مفتولی را برای کاربردهای outdoor یا صنعتی مانند پل‌های برقی یا کارخانه ‌های شیمیایی مقاوم‌ تر می‌کند، جایی که قرارگیری در معرض UV، نمک یا مواد شیمیایی رایج است. بر اساس استاندارد IEC 60228، هر دو نوع باید تست کشش و حرارتی را پاس کنند، اما مفتولی در تست ‌های طولانی‌ مدت (تا ۱۰۰۰ ساعت) برتر است و نرخ شکست آن کمتر از ۱% گزارش شده، که این امر آن را به انتخابی مطمئن برای پروژه‌ های حساس تبدیل می‌کند.

کاربرد های عملی سیم افشان و سیم مفتولی در پروژه‌ های الکتریکی

کاربرد سیم افشان و مفتولی نه تنها بر پایه تفاوت‌های فنی، بلکه بر اساس الزامات عملی و اقتصادی پروژه تعیین می‌شود، و این امر آن‌ها را به ابزارهای مکمل در طراحی سیستم‌های الکتریکی تبدیل کرده است. انتخاب نادرست می‌تواند منجر به ناکارایی انرژی یا حتی نقص ایمنی شود، در حالی که ترکیب هوشمندانه آن‌ها بهره‌وری را دوچندان می‌کند. در ادامه، کاربردهای عملی هر کدام را با مثال‌های واقعی بررسی می‌کنیم تا درک بهتری از چگونگی ادغام آن‌ها در پروژه‌های متنوع به دست آورید.

کاربرد های سیم افشان

سیم افشان در پروژه‌ های نیازمند حرکت و انعطاف غالب است و به دلیل توزیع یکنواخت جریان در رشته‌ها، افت ولتاژ کمتری (کمتر از ۲%) در مسیرهای طولانی نشان می‌دهد:

• پروژه‌ های خانگی: سیم‌کشی پریزها، لامپ‌ها و لوازم برقی کوچک مانند یخچال یا تلویزیون، جایی که سیم باید از دیوارها و گوشه‌ها عبور کند بدون ایجاد تنش.
• سیستم‌ های صوتی و تصویری: کابل ‌های بلندگوها یا دوربین‌ های مداربسته که نیاز به خم شدن مکرر در نصب ‌های دیواری یا سقفی دارند، و انعطاف‌پذیری آن از تداخل سیگنال جلوگیری می‌کند.
• دستگاه‌ های قابل حمل: ابزارهای برقی دستی مانند دریل‌ها یا ربات‌های صنعتی سبک، که در آن جابجایی مداوم سیم اجتناب‌ناپذیر است. در مقایسه کاربرد سیم افشان و مفتولی، افشان برای فضاهای مسکونی با ترافیک بالا (مانند آشپزخانه یا گاراژ) اولویت دارد، زیرا نصب آن بدون نیاز به متخصصان حرفه‌ای امکان‌پذیر است و هزینه‌های نیروی کار را کاهش می‌دهد.

کاربرد های سیم مفتولی

سیم مفتولی برای نصب ‌های دائمی و سنگین مناسب است و با ظرفیت تحمل جریان بالاتر (تا ۵۰۰ آمپر)، برای backbone  سیستم‌های الکتریکی ایده‌آل است:

• پروژه‌ های صنعتی: تابلوهای توزیع برق، ماشین‌آلات کارخانه‌ای و خطوط تولید، جایی که سیم باید وزن تجهیزات سنگین را تحمل کند بدون تغییر شکل.
• روشنایی ثابت: سیستم‌های LED صنعتی یا تابلو های تبلیغاتی در محیط‌های باز، که مقاومت آن در برابر باد و باران حیاتی است.
• شبکه‌های توزیع: اتصالات اصلی در ساختمان‌های تجاری با بار بالا، مانند بیمارستان‌ها یا مراکز داده، که ثبات بلندمدت آن از قطعی‌های ناگهانی جلوگیری می‌کند. تفاوت کاربرد سیم افشان و مفتولی در مقیاس پروژه مشهود است؛ مفتولی برای زیرساخت‌های بزرگ‌تر ایمن‌تر است و می‌تواند با کابل‌های فشار ضعیف ترکیب شود تا شبکه‌ای یکپارچه ایجاد کند.

مزایا و معایب سیم های افشان و سیم های مفتولی

هر نوع سیم مزایا و معایبی دارد که در مقایسه سیم افشان و مفتولی باید بر اساس بودجه، محیط و الزامات فنی مد نظر قرار گیرد، و این تعادل می‌تواند تفاوت بین یک سیستم کارآمد و یک پروژه پرریسک را رقم بزند. درک عمیق این جنبه ‌ها، به مهندسان و مصرف‌کنندگان خانگی کمک می‌کند تا انتخابی استراتژیک داشته باشند و از هدررفت منابع جلوگیری کنند.

مزایا و معایب سیم افشان

مزایا:

• انعطاف‌پذیری بالا: نصب آسان در فضاهای تنگ بدون ابزار ویژه، که در پروژه‌های بازسازی شهری یا الکترونیک مصرفی، زمان را تا ۵۰% کاهش می‌دهد.
• مناسب برای پروژه‌های خانگی و قابل حمل: کاهش خطر شکستگی در جابجایی، با نرخ دوام ۹۵% در تست‌های ارتعاشی.
• نصب سریع: زمان صرفه‌جویی تا ۳۰% در پروژه‌های کوچک، به لطف عدم نیاز به فیکساتورهای پیچیده.
• وزن سبک‌تر: حمل و نقل آسان‌تر، ایده‌آل برای تیم‌های کوچک یا DIY، با وزن ۲۰% کمتر از مفتولی هم‌قطر.

معایب:

• مقاومت کمتر در برابر فشار مداوم: خطر پارگی در محیط‌های صنعتی، جایی که تنش‌های مکانیکی بالا است و نیاز به نظارت دوره‌ای دارد.
• هزینه بالاتر: ۲۰-۳۰% گران‌تر به دلیل تولید پیچیده، که در پروژه‌های کوچک توجیه‌پذیر است اما در مقیاس بزرگ چالش‌برانگیز.
• حساسیت به ارتعاشات شدید: نیاز به فیکساتورهای اضافی، که می‌تواند پیچیدگی نصب را در ماشین‌آلات سنگین افزایش دهد.

مزایا و معایب سیم مفتولی

مزایا:

• مقاومت مکانیکی بالا: ایده‌آل برای کشش‌های طولانی (تا ۱۰۰ متر بدون افت بیش از ۱%)، مناسب برای پل‌های برقی یا خطوط زیرزمینی.
• هزینه پایین‌تر: اقتصادی برای پروژه‌های بزرگ، با صرفه‌جویی تا ۲۵% در مواد و نیروی کار.
• استحکام در برابر دما و رطوبت: عمر مفید تا ۵۰ سال، حتی در محیط‌های خورنده مانند سواحل یا کارخانه‌های شیمیایی.
• سادگی تعمیر: اتصالات محکم‌تر با ابزارهای استاندارد، که downtime را در صنایع به حداقل می‌رساند.

معایب:

• انعطاف‌پذیری کم: چالش در مسیرهای منحنی، که ممکن است نیاز به اتصالات اضافی و افزایش نقاط شکست داشته باشد.
• وزن سنگین‌تر: حمل سخت‌تر در پروژه‌های DIY، با وزن ۳۰% بیشتر که لجستیک را پیچیده می‌کند.
• نیاز به ابزار خم‌کاری: افزایش زمان نصب در فضاهای پیچیده، به ویژه در ساختمان‌های قدیمی با ساختار نامنظم.

جهت مقایسه سریع سیم افشان و مفتولی، می‌توانید این جدول را بررسی نمایید.

این جدول بر اساس داده‌های استاندارد ISIRI 3569 تدوین شده و برای بهینه‌سازی انتخاب سیم مفید است، به ویژه در فاز برنامه‌ریزی پروژه‌ها.

نکات ایمنی و استانداردها

راهنما انتخاب سیم افشان یا مفتولی، که بر پایه محاسبات مهندسی و تجربیات میدانی بنا شده است. ابتدا جریان مورد نیاز (آمپر) را محاسبه کنید (I = P/V، با در نظرگیری ضریب ایمنی ۱.۲۵)، و برای جریان‌های زیر ۵۰ آمپر، سیم افشان کافی است زیرا انعطاف آن نصب را تسهیل می‌کند؛ بالای آن، سیم مفتولی را انتخاب کنید تا از افت ولتاژ جلوگیری شود. استانداردهای کلیدی شامل ISIRI 3569 برای سیم‌های مسی (با تمرکز بر خلوص و تست‌های حرارتی) و IEC 60227 برای عایق PVC (که تحمل دمایی تا ۹۰ درجه را تضمین می‌کند) هستند، و رعایت آن‌ها از تأییدیه‌های قانونی مانند سازمان نظام مهندسی اطمینان می‌دهد.

نکات ایمنی: همیشه از اتصالات استاندارد (مانند ترمینال فشاری یا پرس هیدرولیک) استفاده کنید تا مقاومت اتصال کمتر از ۰.۰۰۱ اهم باشد، و تست زمین (با مولتی‌متر) را فراموش نکنید تا از شوک الکتریکی جلوگیری شود. در محیط‌های مرطوب یا شیمیایی، عایق XLPE را ترجیح دهید که مقاومت دی‌الکتریک بالاتری (تا ۲۰ کیلوولت) دارد و عمر عایق را دو برابر می‌کند. این نکات، تفاوت سیم افشان و مفتولی را در عمل کاربردی‌تر می‌کند، ایمنی را افزایش می‌دهد و با کاهش نرخ حوادث (تا ۴۰%)، مسئولیت‌های قانونی را پوشش می‌دهد.

کلام آخر

در نهایت، تفاوت سیم افشان و سیم مفتولی در تعادل ظریف بین انعطاف و استحکام نهفته است، تعادلی که بر اساس اصول مهندسی الکتریکی و نیازهای خاص پروژه شکل می‌گیرد. اگر پروژه شما نیاز به حرکت، نصب آسان و سازگاری با فضاهای پرپیچ ‌وخم دارد، مانند سیستم‌ های خانگی هوشمند یا تجهیزات صوتی، سیم افشان را انتخاب کنید، زیرا توزیع تنش آن ریسک شکست را به حداقل می‌رساند. برای استحکام، مقاومت مکانیکی بالا و صرفه ‌جویی هزینه در بلندمدت، مانند شبکه‌ های صنعتی یا روشنایی عمومی، سیم مفتولی برتری دارد، با دوام اثبات‌شده در شرایط سخت. مقایسه سیم افشان و مفتولی نشان می‌دهد که ترکیب هر دو در سیستم‌ های ترکیبی، مانند استفاده از افشان برای شاخه ‌های فرعی و مفتولی برای trunk اصلی، بهترین نتیجه را می‌دهد و بهره‌وری انرژی را تا ۱۵% افزایش می‌دهد.

انتخاب درست نه تنها بهره‌وری را افزایش می‌دهد، بلکه از حوادث الکتریکی مانند اتصال کوتاه یا آتش‌سوزی جلوگیری می‌کند، که طبق آمار وزارت نیرو، سالانه هزاران مورد را رقم می‌زند. قبل از خرید، با مهندس الکتریک مشورت کنید، مشخصات فنی را با ابزارهایی مانند نرم‌افزار ETAP شبیه ‌سازی نمایید و از برند های معتبر مانند افلاک یا سیمکو استفاده کنید که گواهی‌های ISO 9001 دارند.

سوالات رایج

سیم‌ های مفتولی در برابر خوردگی چگونه مقاوم هستند؟

سیم‌ های مفتولی معمولاً با پوشش PVC یا XLPE عایق‌بندی می‌شوند که از تماس با رطوبت و اکسیژن جلوگیری می‌کند و لایه‌ای محافظتی ایجاد می‌نماید. برای محیط‌های خورنده مانند مناطق ساحلی یا کارخانه‌های شیمیایی، از روکش‌های پلی‌اتیلن استفاده کنید تا عمر سیم تا ۴۰ سال افزایش یابد و نرخ زنگ‌زدگی به کمتر از ۰.۵% برسد، که این امر با تست‌های استاندارد ASTM D543 تأیید شده است.

آیا سیم افشان برای دستگاه‌ های برقی با جریان بالا مناسب است؟

خیر، سیم افشان برای جریان‌های بالای ۱۰۰ آمپر توصیه نمی‌شود، زیرا رشته‌ها ممکن است گرم شوند و توزیع ناهموار حرارت منجر به ذوب عایق شود. در این موارد، سیم مفتولی با مقاومت بالاتر و ظرفیت حرارتی بیشتر (تا ۱۵۰ درجه سانتی‌گراد) گزینه بهتری است. همیشه از کاتالوگ تولیدکننده پیروی کنید و محاسبات حرارتی را با فرمول Q = I²R انجام دهید تا از ایمنی اطمینان حاصل شود.

تفاوت قیمت سیم افشان و مفتولی چقدر است؟

معمولاً سیم افشان ۲۰-۳۰% گران‌تر است به دلیل فرآیند تابیدن رشته‌ها که زمان و انرژی بیشتری می‌طلبد. برای پروژه‌های بزرگ، صرفه‌جویی با مفتولی بیشتر است، زیرا هزینه‌های جانبی مانند ابزارهای نصب را جبران می‌کند و بازگشت سرمایه را در عرض ۲-۳ سال تضمین می‌نماید، بر اساس گزارش‌های بازار سیم و کابل ایران.

آیا می‌توان سیم افشان را در پروژه‌ های صنعتی استفاده کرد؟

بله، اما فقط در بخش‌های انعطاف‌پذیر مانند اتصالات متحرک ماشین‌آلات یا سنسورها، جایی که ارتعاشات مداوم وجود دارد. برای بار اصلی و اتصالات ثابت، سیم مفتولی ایمن‌تر است زیرا استحکام آن از تغییر شکل در برابر وزن تجهیزات جلوگیری می‌کند. در ترکیب، این رویکرد hybrid می‌تواند کارایی سیستم را تا ۲۵% بهبود بخشد، طبق مطالعات مهندسی IEEE.
