با رشد روزافزون مصرف انرژی برق و نیاز به شبکه‌های توزیع پایدار و ایمن، استفاده از کابل‌ خودنگهدار به عنوان یک گزینه مناسب و اقتصادی مطرح شده است. همانطور که می‌دانیم امروزه برق به عنوان یکی از مهم‌ترین نیازهای بشر، نقشی حیاتی در پیشرفت صنایع و بهبود کیفیت زندگی ایفا می‌کند. انتقال ایمن و پایدار انرژی الکتریکی از تولیدکنندگان به مصرف‌کنندگان، مستلزم استفاده از فناوری‌های پیشرفته و مواد باکیفیت است. یکی از این فناوری‌ها که در سال‌های اخیر تحول چشمگیری در صنعت برق ایجاد کرده است، استفاده از کابل‌های خودنگهدار است. در این مقاله، به بررسی جامع کابل‌های خودنگهدار خواهیم پرداخت.





کابل خودنگهدار چیست؟ + کاربردها

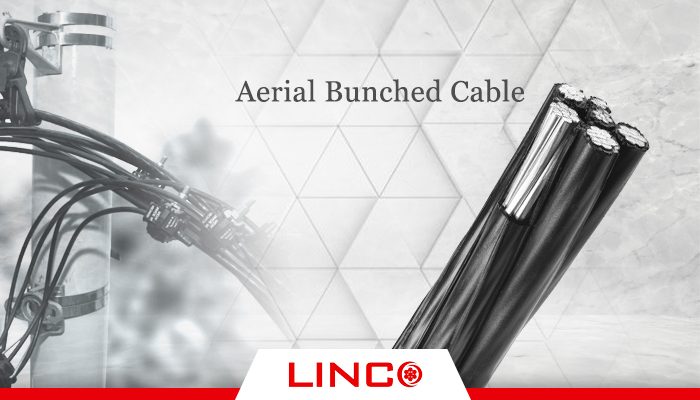

کابل خودنگهدار (Aerial bundled cable) نوعی سیم و کابل است که از هادی‌های آلومینیومی ساخته شده و عایق آن معمولاً از پلی‌اتیلن شبکه‌ای است. این کابل‌ها برای انتقال و توزیع برق در خطوط هوایی استفاده می‌شوند و به‌دلیل طراحی خاصی که دارند، نیازی به سیم‌های جداگانه برای نگه داشتن آن‌ها روی دکل‌ها نیست. کابل‌های خودنگهدار به عنوان نسل جدیدی از کابل‌های انتقال برق، با بهره‌گیری از هادی‌های آلومینیومی و عایق‌های پیشرفته، مزایای بسیاری نسبت به کابل‌های مسی سنتی ارائه می‌دهند. این کابل‌ها که به دلیل وزن سبک‌تر، مقاومت در برابر خوردگی و قیمت مناسب‌تر، جایگزین مناسبی برای کابل‌های مسی شده‌اند، در خطوط هوایی انتقال و توزیع برق به طور گسترده مورد استفاده قرار می‌گیرند.

به عبارت ساده‌تر، کابل خودنگهدار سیمی است که می‌تواند خودش را روی دکل‌ها نگه دارد و برای انتقال برق در هوا استفاده می‌شود. این کابل‌ها که عایق‌بندی قوی و ساختار خودنگهدار دارند، برای انتقال برق در خطوط هوایی، به ویژه در مناطقی با محدودیت فضا و نیاز به ایمنی بالا، بسیار مناسب هستند. همچنین، این کابل‌ها در سیستم‌های مخابراتی و انتقال داده نیز کاربرد دارند.

انواع کابل خودنگهدار کدامند؟

کابلهای خودنگهدار بر اساس ولتاژ کاری به دو دسته اصلی تقسیم می شود:

کابل خودنگهدار فشار ضعیف:

این نوع کابل ها برای ولتاژهای پایین‌تر از 1 کیلوولت استفاده می‌شوند و معمولاً در شبکه‌های توزیع برق خانگی به کار می‌روند. ساختار آن‌ها به هم تابیده است و بر اساس تعداد رشته‌ها به انواع مختلفی مانند شش رشته، پنج رشته، سه رشته و دو رشته تقسیم می‌شوند.

کابل خودنگهدار فشار متوسط:

این کابل‌ها برای ولتاژهای بالاتر از 1 کیلوولت و تا 63 کیلوولت استفاده می‌شوند. ساختار آن‌ها به صورت سه رشته کابل است که به دور یک رشته سیم فولادی نگهدارنده پیچیده شده‌اند. این نوع کابل‌ها در برابر عوامل محیطی مانند اشعه ماوراء بنفش مقاوم هستند و معمولاً در شبکه‌های توزیع برق صنعتی و تجاری به کار می‌روند.





ساختار کابل خودنگهدار فشار متوسط

کابل‌های خودنگهدار فشار متوسط از لایه‌های مختلفی تشکیل شده‌اند که هر کدام نقش خاصی را ایفا می‌کنند:

هادی:

متشکل از رشته‌های آلومینیومی برای انتقال جریان برق

پوشش نیمه رسانای روی هادی: برای کاهش تنش‌های الکترواستاتیک و یکنواخت کردن میدان الکتریکی

عایق:

از جنس پلی‌اتیلن شبکه‌ای (XLPE) بوده و وظیفه عایق‌بندی هادی را بر عهده دارد.

پوشش نیمه رسانای روی عایق: برای افزایش خاصیت عایقی و یکنواختی میدان الکتریکی

نوار جداکننده:

برای جدا کردن لایه‌های مختلف کابل

شیلد فلزی:

متشکل از رشته‌های مسی برای محافظت از کابل در برابر تداخلات الکترومغناطیسی

غلاف بیرونی:

از جنس پلی‌اتیلن، برای محافظت از کابل در برابر عوامل محیطی

سیم نگهدارنده:

از جنس فولاد یا آلیاژ آلومینیوم، برای نگه داشتن کابل





مزایا و معایب استفاده از کابل های خودنگهدار

کابل‌های خودنگهدار به دلیل مزایای فراوانی که دارند، جایگزین مناسبی برای خطوط انتقال هوایی سنتی شده‌اند. این کابل‌ها با دارا بودن عایقی قوی، ایمنی را به طور چشمگیری افزایش داده و خطر برق‌گرفتگی را کاهش می‌دهند. همچنین، نصب آسان، هزینه پایین نگهداری، مقاومت بالا در برابر خوردگی و پارگی، کاهش تلفات انرژی و امکان استفاده در فضاهای کوچک از دیگر مزایای این کابل‌ها هستند. علاوه بر این، کابل‌های خودنگهدار به دلیل زیبایی ظاهری، به بهبود منظر شهری کمک کرده و امکان نصب انواع کابل‌ها مانند فیبر نوری و خطوط تلفن را بر روی یک پایه مشترک فراهم می‌کنند. در نهایت، این کابل‌ها به دلیل ساختار خود، ارتعاشات کمتری داشته و احتمال آتش‌سوزی ناشی از اتصال کوتاه را به حداقل می‌رسانند.

کابل خودنگهدار علی‌رغم مزایای فراوان، دارای برخی معایب نیز است. یکی از مهم‌ترین معایب این کابل‌ها، پیچیدگی و زمان‌بر بودن تعمیرات آن‌هاست. در صورت آسیب دیدن عایق یا سایر بخش‌های کابل، تعمیر آن نیازمند تجهیزات خاص و زمان زیادی است. همچنین، قرار گرفتن طولانی‌مدت کابل در معرض نور خورشید و شرایط جوی نامساعد می‌تواند به تدریج باعث تخریب عایق و کاهش عمر مفید کابل شود. علاوه بر این، اتصال مستقیم شبکه سیم مسی به کابل خودنگهدار (که هادی آن آلومینیومی است) می‌تواند منجر به ایجاد خوردگی در محل اتصال و بروز مشکلات جدی در شبکه برق شود. به همین دلیل، در هنگام استفاده از این نوع کابل‌ها باید به این نکات توجه ویژه شود.

طریقه کابل کشی کابل خودنگهدار

کابل‌کشی کابل خودنگهدار فرآیندی است که نیازمند دقت و تخصص است. ابتدا تیرهای سیمانی به عنوان پایه نصب می‌شوند. سپس با اندازه‌گیری دقیق مسیر و تعداد تیرها، میزان کابل موردنیاز محاسبه می‌شود. نوع کابل (تکفاز یا سه فاز) با توجه به نیاز مصرف‌کنندگان و منطقه تعیین می‌شود. در نهایت، کابل‌ها با استفاده از کلمپ‌ها به تیرها متصل شده و در انتهای هر خط، کلمپ انتهایی بسته می‌شود. تمامی این مراحل باید طبق استانداردهای مشخص و توسط افراد متخصص انجام شود تا اطمینان از ایمنی و عملکرد صحیح سیستم برق‌رسانی حاصل شود.معرفی انواع کابل های افشان + ویژگی‌ها و کاربردها

قیمت کابل خودنگهدار

قیمت کابل خودنگهدار به عوامل متعددی بستگی دارد و یک قیمت ثابت برای آن وجود ندارد. عواملی مانند نوع کابل (تک فاز یا سه فاز، فشار ضعیف یا متوسط)، سطح مقطع هادی‌ها، طول کابل، نوع عایق (XLPE یا PVC)، برند تولیدکننده و نرخ روز مواد اولیه همگی بر قیمت نهایی تأثیرگذار هستند. همچنین، میزان تقاضا و شرایط بازار نیز در نوسانات قیمت نقش دارند. از آنجا که به دلیل نوسانات شدید نرخ ارز و تغییرات سریع بازار، قیمت‌ها هر لحظه قابل تغییر است، لطفاً برای مشاوره رایگان، استعلام قیمت و کسب اطلاعات جامع درباره خرید انواع کابلهای خودنگهدار با سیم و کابل لینکو تماس بگیرید.

کلام آخر

کابل‌های خودنگهدار به عنوان یک فناوری پیشرفته در صنعت برق، تحولی عظیم ایجاد کرده‌اند. این کابل‌ها با ترکیبی از ایمنی، کارایی و دوام بالا، جایگزین مناسبی برای خطوط هوایی سنتی شده‌اند. شرکت‌هایی مانند سیم و کابل لینکو با تولید این محصولات با کیفیت بالا، سهم بسزایی در ارتقاء سطح کیفی شبکه‌های برق کشور داشته‌اند. کابل‌های خودنگهدار تولیدی لینکو، با بهره‌گیری از دانش فنی روز دنیا و رعایت استانداردهای ملی و بین‌المللی، از کیفیت بسیار بالایی برخوردار هستند. این کابل‌ها با استفاده از مواد اولیه مرغوب و فرآیند تولید دقیق، در برابر عوامل محیطی مانند رطوبت، حرارت و خوردگی مقاومت بالایی دارند و برای استفاده در شرایط مختلف آب و هوایی مناسب هستند. با توجه به مزایای متعدد این کابل‌ها، می‌توان انتظار داشت که در آینده شاهد گسترش روزافزون استفاده از آن‌ها در صنایع مختلف باشیم.
